9급 지방직 기계설계 2025년 기출문제

양쪽 끝에 나사산이 있고 머리가 없는 볼트 체결 요소로 한쪽 끝은 체결부 구멍의 암나사 부분에 미리 나사 박음을 하고 다른 한쪽 끝에 너트를 끼워 조이는 방식으로 사용되는 볼트는?

축방향으로 밀어붙이는 힘에 의해 제동하는 브레이크는?

압축 코일 스프링이 축방향 하중을 받을 때 소선의 단면에 작용하는 가장 큰 응력은?

원통형 박판 압력용기에 내압이 작용하고 있다. 원통 길이방향 응력이 100 MPa일 때, 원주방향 응력[MPa]은?

동력 2 PS를 전달하기 위해 원주속도 10 m/s인 두 원통 마찰차를 밀어붙이는 힘[kg_f]은? (단, 마찰차의 마찰계수는 0.2이고, 미끄럼은 없다고 가정한다)

플랜지 커플링에서 전체 볼트의 전단저항력으로 전달할 수 있는 최대 토크는? (단, $\frac{D_b}{2}$는 축중심으로부터 볼트 중심까지의 거리, $a$는 볼트의 골지름, $z$는 볼트의 개수, ${\tau }_b$는 볼트의 허용 전단응력이다)

비틀림각이 30 °인 헬리컬 기어 한 쌍이 있다. 원동축 기어의 잇수가 20, 치직각 모듈은 4 mm, 두 기어의 중심거리가 $80\sqrt{3}$ mm일 때 종동축 기어의 잇수는?

수명시간이 80,000 h인 볼 베어링에서 베어링 하중(동 등가하중)이 2배가 되면 수명시간[h]은? (단, 회전속도와 기본 동정격하중은 일정하다)

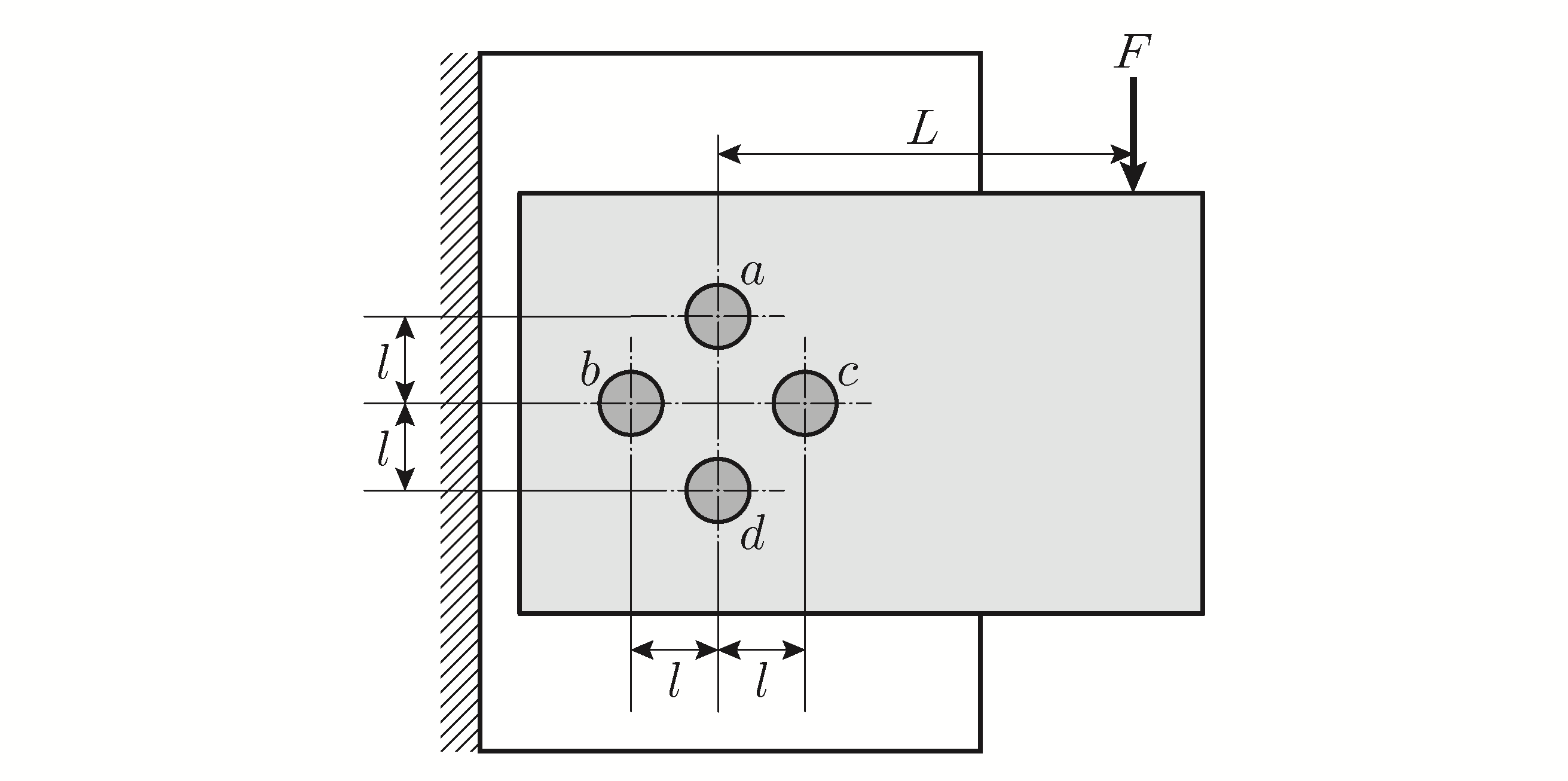

그림과 같은 겹치기 리벳이음에서 편심하중 $F$가 작용할 때 4개의 리벳 중 가장 큰 전단하중을 받는 것은?

게이트 밸브(gate valve)에 대한 설명으로 옳지 않은 것은?

외접하는 두 평기어의 중심거리가 250 mm이고 회전속도가 각각 1,200 rpm과 800 rpm일 때, 두 기어의 잇수 차는? (단, 모듈은 5 mm이다)

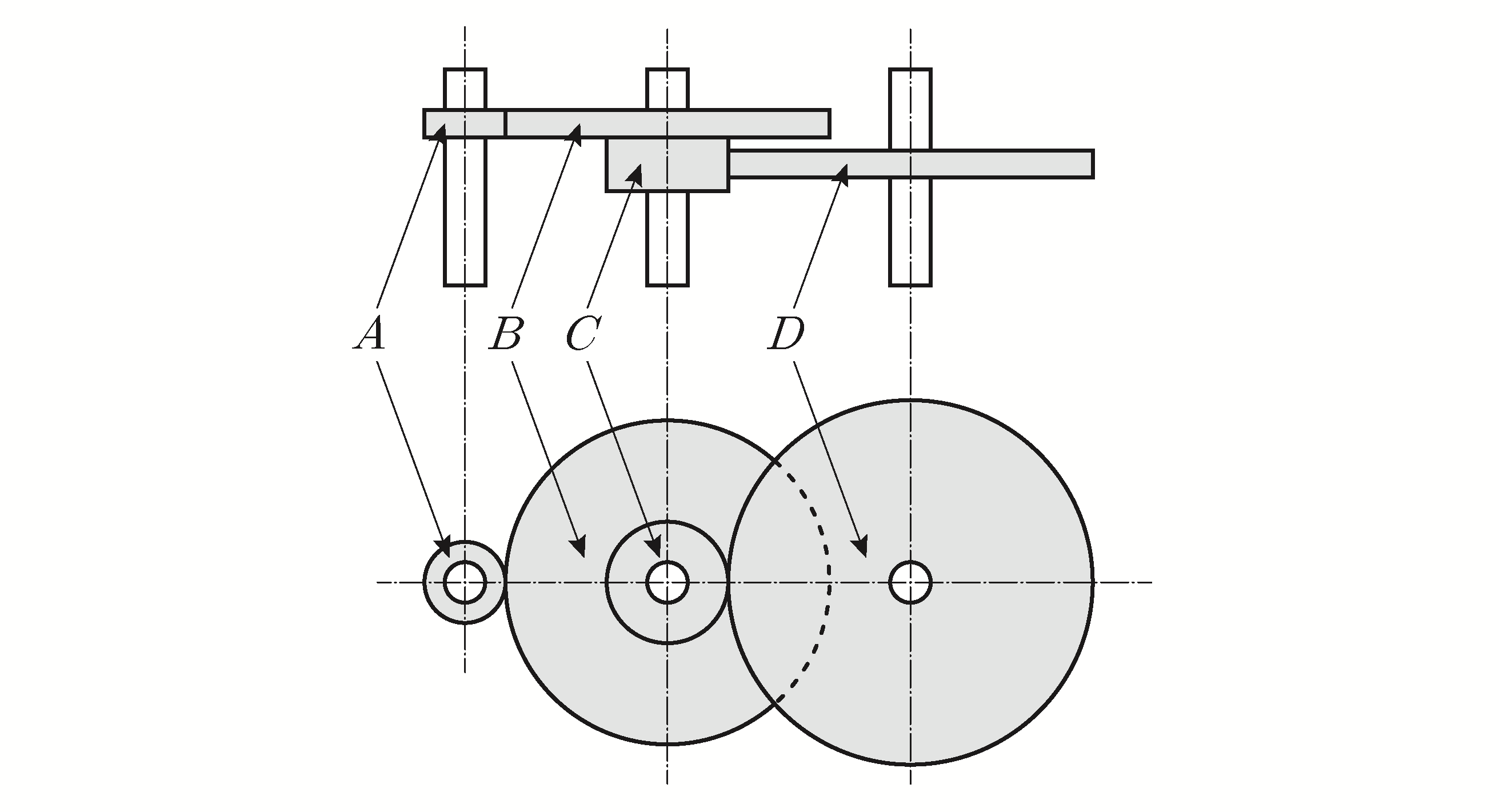

기어트레인을 이용하여 기어 $D$가 연결된 출력축 회전속도 $N_D$ [rpm]와 기어 $A$가 연결된 입력축 회전속도 $N_A$ [rpm]의 비 $\frac{N_D}{N_A}=\frac{1}{12}$로 설계하려고 한다. 이때 중간 기어 $C$의 잇수($Z_C$)는? (단, 동일 축에 조립된 기어는 같은 속도[rpm]로 회전하고, 잇수는 각각 $Z_A$ ＝ 20, $Z_B$ ＝ 80, $Z_D$ ＝ 90이다)

하중 12 kN을 받는 레이디얼 엔드 저널 베어링의 발열계수가 2 N/mm²ㆍm/s일 때, 저널의 길이[$\mathrm{mm}$]는? (단, 회전속도는 300 rpm이고, $\pi$ ＝ 3이다)

평벨트를 150 °의 접촉각으로 풀리에 감아 동력을 전달하고 있다. 벨트와 풀리 사이 마찰계수가 0.2이고 이완측 장력이 10 N이라고 할 때, 긴장측 장력[N]은? (단, 벨트의 원심력은 무시한다)

베어링의 동 등가하중계수 표에서, 접촉각 25 °인 고정형 단열 앵귤러 볼 베어링에 반지름방향 하중 $F_r$과 축방향 하중 $F_a$가 작용할 때, 동 등가하중[N]은? (단, $F_r$은 1,000 N, $F_a$는 600 N이다)

베어링 형식		단열 베어링
앵귤러 볼 베어링		$\frac{F_a}{F_r}\le e$		$\frac{F_a}{F_r}>e$		$e$
	접촉각	X	Y	X	Y
	20 °	1	0	0.43	1	0.57
	25 °	1	0	0.41	0.87	0.68

굽힘 모멘트와 비틀림 모멘트를 동시에 받는 축의 굽힘응력이 4 MPa이고 전단응력이 $2\sqrt{3}$ MPa일 때, 최대 주응력[MPa]은?

극한강도 300 MPa, 항복강도 200 MPa, 피로한도가 150 MPa인 소재에 인장 편진응력이 작용할 경우 응력진폭의 크기[MPa]는? (단, 안전계수는 1로 하고, 굿맨선을 사용한다)

유효지름이 $d$, 피치가 $p$인 한줄 사각나사의 자립상태를 유지하기 위한 최소 마찰계수는?

잇수가 $Z$개인 스프로킷 휠이 일정한 회전속도[rpm]로 롤러체인에 동력을 전달하고 있다. 체인의 최대속도($v_{\max }$)와 최소속도($v_{\min }$)를 이용한 체인의 속도 변동률[%]은? (단, $Z$ $>$ 10이고, 속도 변동률은 $\frac{v_{\max }-v_{\min }}{v_{\max }}$ × 100이다)

도면에서 부품 치수가 $\varphi$30h5와 $\varphi$30h7로 주어졌을 때, 이에 대한 설명으로 옳은 것은?
