9급 지방직 기계일반 2020년 기출문제

시행 2020-06-13 · 책형 B · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2020 9급 지방직 전과목
1.

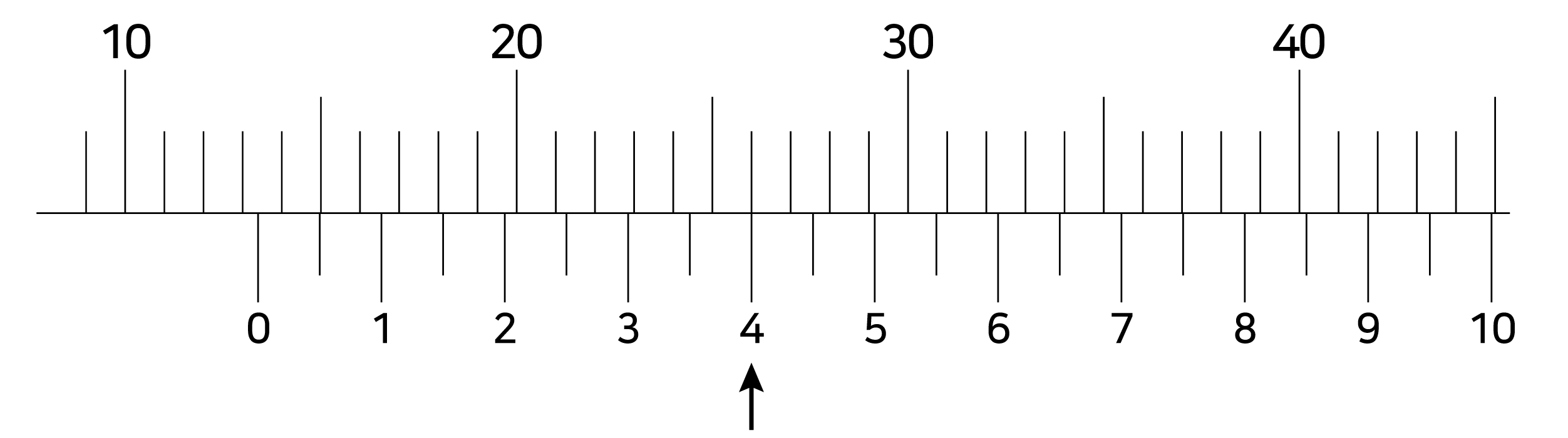

최소 측정 단위가 0.05 mm인 버니어 캘리퍼스를 이용한 측정 결과가 그림과 같을 때 측정값[mm]은? (단, 아들자와 어미자 눈금이 일직선으로 만나는 화살표 부분의 아들자 눈금은 4이다)
기계일반
  1. ①13.2
  2. ②13.4
  3. ③26.2
  4. ④26.4
정답 보기

정답 ② · 해설 보기

2.
한쪽 방향으로만 힘을 받는 바이스(Vice)의 이송나사로 가장 적합한 것은?
기계일반
  1. ①삼각 나사
  2. ②사각 나사
  3. ③톱니 나사
  4. ④관용 나사
정답 보기

정답 ③ · 해설 보기

3.
물체에 가한 힘을 제거해도 원래 형태로 돌아가지 않고 변형된 상태로 남는 성질은?
기계일반
  1. ①탄성(Elasticity)
  2. ②소성(Plasticity)
  3. ③항복점(Yield point)
  4. ④상변태(Phase transformation)
정답 보기

정답 ② · 해설 보기

4.
연삭 작업 중 공작물과 연삭숫돌 간의 마찰열로 인하여 공작물의 다듬질면이 타서 색깔을 띠게 되는 연삭 버닝의 발생 조건이 아닌 것은?
기계일반
  1. ①숫돌입자의 자생 작용이 일어날 때
  2. ②매우 연한 공작물을 연삭할 때
  3. ③공작물과 연삭숫돌 간에 과도한 압력이 가해질 때
  4. ④연삭액을 사용하지 않거나 부적합하게 사용할 때
정답 보기

정답 ① · 해설 보기

5.
선삭의 외경절삭 공정 시 공구의 온도가 최대가 되는 영역에서 발생하는 공구 마모는?
기계일반
  1. ①플랭크 마모(Flank wear)
  2. ②노즈반경 마모(Nose radius wear)
  3. ③크레이터 마모(Crater wear)
  4. ④노치 마모(Notch wear)
정답 보기

정답 ③ · 해설 보기

6.
보통의 주철 쇳물을 금형에 넣어 표면만 급랭시켜 내열성과 내마모성을 향상시킨 것은?
기계일반
  1. ①회주철
  2. ②가단주철
  3. ③칠드주철
  4. ④구상흑연주철
정답 보기

정답 ③ · 해설 보기

7.
양쪽 끝에 플랜지(Flange)가 있는 대형 곡관을 주조할 때 사용하는 모형은?
기계일반
  1. ①회전 모형
  2. ②분할 모형
  3. ③단체 모형
  4. ④골격 모형
정답 보기

정답 ④ · 해설 보기

8.
주로 대형 공작물의 길이방향 홈이나 노치 가공에 사용되는 공정으로, 고정된 공구를 이용하여 공작물의 직선운동에 따라 절삭행정과 귀환행정이 반복되는 가공법은?
기계일반
  1. ①브로칭(Broaching)
  2. ②평삭(Planning)
  3. ③형삭(Shaping)
  4. ④보링(Boring)
정답 보기

정답 ② · 해설 보기

9.
마찰이 없는 관속 유동에서 베르누이(Bernoulli) 방정식에 대한 설명으로 옳은 것은?
기계일반
  1. ①압력수두, 속도수두, 온도수두로 구성된다.
  2. ②벤추리미터(Venturimeter)를 이용한 유량 측정에 사용되는 식이다.
  3. ③가열부 또는 냉각부 등 온도 변화가 큰 압축성 유체에도 적용할 수 있다.
  4. ④각 항은 무차원 수이다.
정답 보기

정답 ② · 해설 보기

10.
형단조(Impression die forging)의 예비성형 공정에서 오목면을 가지는 금형을 이용하여 최종 제품의 부피가 큰 영역으로 재료를 모으는 단계는?
기계일반
  1. ①트리밍(Trimming)
  2. ②풀러링(Fullering)
  3. ③에징(Edging)
  4. ④블로킹(Blocking)
정답 보기

정답 ③ · 해설 보기

11.
프란츠 뢸로(Franz Reuleaux)가 정의한 기계의 구비 조건에 해당하지 않는 것은?
기계일반
  1. ①물체의 조합으로 구성되어 있을 것
  2. ②각 부분의 운동은 한정되어 있을 것
  3. ③구성된 조립체는 저항력이 없을 것
  4. ④에너지를 공급받아서 유효한 기계적 일을 할 것
정답 보기

정답 ③ · 해설 보기

12.
결합용 기계 요소인 나사에 대한 설명으로 옳은 것은?
기계일반
  1. ①미터보통나사의 수나사 호칭 지름은 바깥지름을 기준으로 한다.
  2. ②원기둥의 바깥 표면에 나사산이 있는 것을 암나사라고 한다.
  3. ③오른나사는 반시계방향으로 돌리면 죄어지며, 왼나사는 시계방향으로 돌리면 죄어진다.
  4. ④한줄나사는 빨리 풀거나 죌 때 편리하나, 풀어지기 쉬우므로 죔나사로 적합하지 않다.
정답 보기

정답 ① · 해설 보기

13.
가공공정에 대한 설명으로 옳지 않은 것은?
기계일반
  1. ①리밍(Reaming)은 구멍을 조금 확장하여, 치수 정확도를 향상할 때 사용한다.
  2. ②드릴 작업 시 손 부상을 방지하기 위하여 장갑을 끼고 작업한다.
  3. ③카운터 싱킹(Counter sinking)은 원뿔 형상의 단이 진 구멍을 만들 때 사용한다.
  4. ④탭핑(Tapping)은 구멍의 내면에 나사산을 만들 때 사용한다.
정답 보기

정답 ② · 해설 보기

14.
실린더 행정과 안지름이 각 10 cm이고, 연소실 체적이 250 cm3인 4행정 가솔린 엔진의 압축비는? (단, ＝ 3으로 계산한다)
기계일반
  1. ①
    43
  2. ②2
  3. ③3
  4. ④4
정답 보기

정답 ④ · 해설 보기

15.

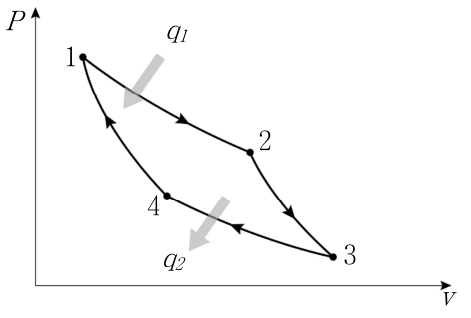

카르노(Carnot) 사이클의 P－v 선도에서 각 사이클 과정에 대한 설명으로 옳은 것은? (단, q1 및 q2는 열량이다)
기계일반
  1. ①상태 1 → 상태 2: 가역단열팽창과정
  2. ②상태 2 → 상태 3: 등온팽창과정
  3. ③상태 3 → 상태 4: 등온팽창과정
  4. ④상태 4 → 상태 1: 가역단열압축과정
정답 보기

정답 ④ · 해설 보기

16.
일반적으로 CAD에 사용되는 모델링 가운데 솔리드 모델링(Solid modeling)의 특징이 아닌 것은?
기계일반
  1. ①숨은선 제거와 복잡한 형상 표현이 가능하다.
  2. ②표면적, 부피 및 관성모멘트 등을 계산할 수 있다.
  3. ③실물과 근접한 3차원 형상의 모델을 만들 수 있다.
  4. ④간단한 자료구조를 갖추고 있어 처리해야 할 데이터양이 적다.
정답 보기

정답 ④ · 해설 보기

17.
다음은 탄소강에 포함된 원소의 영향에 대한 설명이다. 이에 해당하는 원소는?
고온에서 결정 성장을 방지하고 강의 점성을 증가시켜 주조성과 고온 가공성을 향상시킨다. 탄소강의 인성을 증가시키고, 열처리에 의한 변형을 감소시키며, 적열취성을 방지한다.
기계일반
  1. ①인(P)
  2. ②황(S)
  3. ③규소(Si)
  4. ④망간(Mn)
정답 보기

정답 ④ · 해설 보기

18.
실온에서 탄성계수가 가장 작은 재료는?
기계일반
  1. ①납(Lead)
  2. ②구리(Copper)
  3. ③알루미늄(Aluminum)
  4. ④마그네슘(Magnesium)
정답 보기

정답 ① · 해설 보기

19.
구름 베어링의 호칭번호가 6208 C1 P2일 때, 옳은 것은?
기계일반
  1. ①안지름이 8 mm이다.
  2. ②단열 앵귤러 콘택트 볼베어링이다.
  3. ③정밀도 2급으로 매우 우수한 정밀도를 가진다.
  4. ④내륜과 외륜 사이의 내부 틈새는 가장 큰 것을 의미한다.
정답 보기

정답 ③ · 해설 보기

20.
반도체 제조공정에서 기판 표면에 코팅된 양성 포토레지스트(Positive photoresist)에 마스크(Mask)를 이용하여 노광공정(Exposing)을 수행한 후, 자외선이 조사된 영역의 포토레지스트만 선택적으로 제거하는 공정은?
기계일반
  1. ①현상(Developing)
  2. ②식각(Etching)
  3. ③에싱(Ashing)
  4. ④스트립핑(Stripping)
정답 보기

정답 ① · 해설 보기
