9급 지방직 전기이론 2017년 기출문제

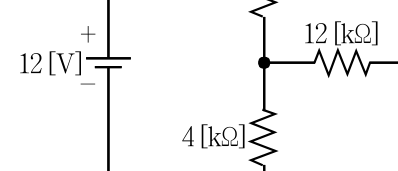

그림과 같은 회로에서 전류 $I_s$[mA]는?

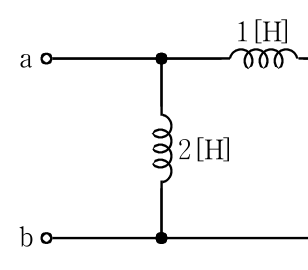

그림과 같은 회로에서 a와 b 단자에서의 등가 인덕턴스[H]는?

권수 $N$회인 코일에 쇄교하는 자속이 0.1 [sec] 동안 0.1 [Wb]에서 0.5 [Wb]로 변하여 전자유도에 의해 40 [V]의 유도 기전력이 발생하였다. 이 코일에 0.2 [sec] 동안 자속의 변화가 0.6 [Wb]일 때 발생되는 유도 기전력의 크기[V]는?

자성체에 자계의 세기 10 [AT/m]가 인가되고 단위체적당 저장된 자계 에너지가 25 [J/m³]일 때, 이 자성체의 투자율[H/m]은?

100 [V]의 교류전압을 $R$－$L$ 직렬회로에 인가할 때 역률이 0.6이다. 이 회로의 저항이 60 [Ω]일 때, 회로의 리액턴스 $X_L$ [Ω]과 회로의 소비전력 $P$ [W]는?

$X_L$ [Ω] $P$ [W]

어떤 회로에 $v(t)=V_m\sin (\omega t-60{}^{\circ })$[V]의 전압을 인가할 때 $i(t)=I_m\sin (\omega t+\frac{\pi }{6})$[A]의 전류가 흐른다. 다음 설명으로 옳은 것은?

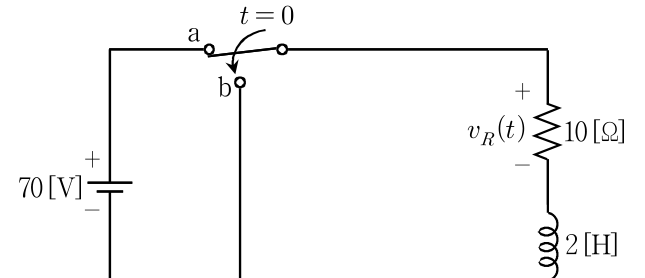

그림과 같은 회로에서 스위치를 a에 접속하여 오랜 시간이 경과한 후에 $t=0$에서 b로 전환하였다. $t\ge 0$에서 회로의 시정수 $\tau$ [sec]와 저항 양단의 전압 $v_R(t)$[V]은?

$\tau$ [sec] $v_R(t)$[V]

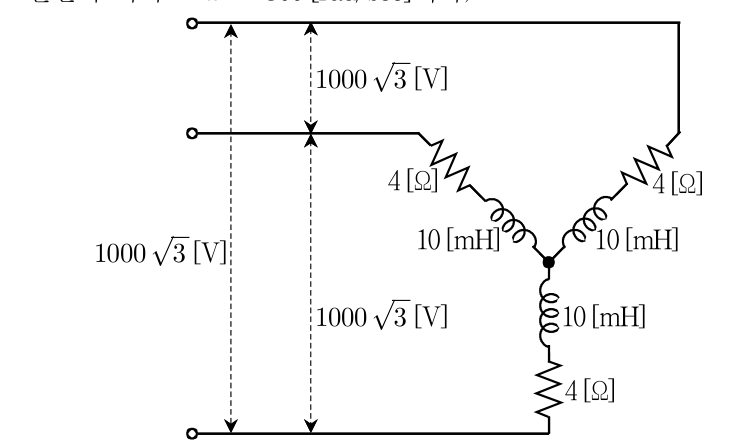

그림과 같은 회로에서 3상부하에 공급되는 전력[kW]은? (단, 전원의 각속도 $\omega$ ＝ 300 [rad/sec]이다)

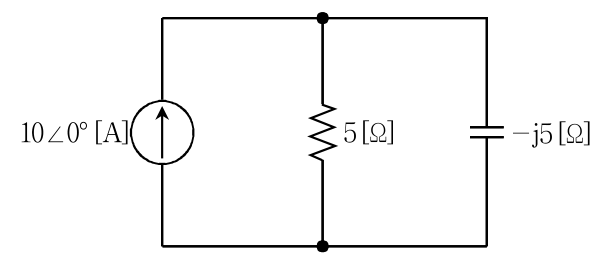

그림과 같은 회로에서 저항 5 [Ω]에 공급되는 전력[W]은?

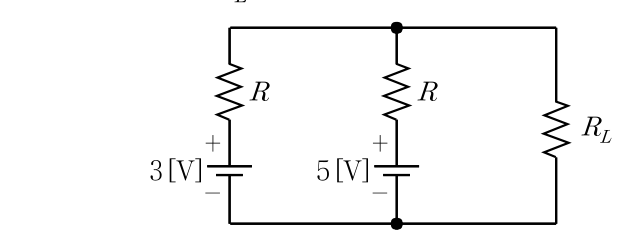

그림과 같은 회로에서 부하저항 $R_L$에 전달되는 최대전력이 1 [W]일 때 저항 $R_L$[Ω]은?

$v(t)=100\sqrt{2}\sin \omega t+200\sqrt{2}\sin 3\omega t+300\sqrt{2}\sin 5\omega t$ [V]의
전압이 $R$ ＝ 4 [Ω], $\omega L$ ＝ 1 [Ω]인 $R$－$L$ 직렬회로에 인가될 때 회로에 흐르는 제3 고조파 전류의 실횻값[A]은?

3상 교류에 대한 설명으로 옳은 것만을 모두 고른 것은?

ㄱ. 평형 3상 △결선 회로에서 상전류는 선전류의 $\sqrt{3}$배이다.

ㄴ. 평형 3상 Y결선 회로에서 상전압의 위상은 선간전압의 위상보다 30 ° 앞선다.

ㄷ. 단상 전력계 2개를 사용하면 평형 3상 회로의 전력을 측정할 수 있다.

최대 20 [V]를 측정할 수 있는 전압계로 100 [V]의 전압을 측정하기 위해서 외부에 접속해야 하는 최소 저항[kΩ]은? (단, 전압계의 내부 저항은 3 [kΩ]이다)

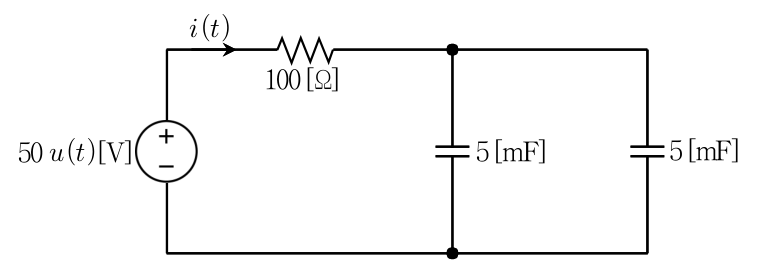

그림과 같은 회로에서 $t>0$일 때, 전류 $i(t)$[A]는? (단, $u(t)$는 단위 계단함수이다)

평형 3상 Y결선 회로에 선간전압 $200\sqrt{3}$[V]를 인가하여 진상역률 0.5로 3 [kW]를 공급하고 있다. 이 때, 한 상의 부하 임피던스[Ω]는?

전류에 의한 자기 현상에 대한 설명으로 옳지 않은 것은?

$R$ ＝ 4 [Ω]인 저항, $L$ ＝ 2 [mH]인 인덕터, $C$ ＝ 200 [$\mu$F]인 커패시터가 직렬로 연결된 회로에 전압 100 [V], 주파수 $\frac{2500}{2\pi }$[Hz]의 정현파 전원을 인가할 때 흐르는 전류에 대한 설명으로 옳은 것은?

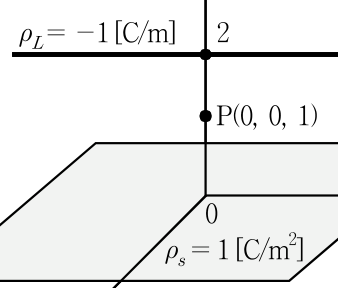

그림과 같이 균일한 표면전하밀도 ${\rho }_s$ ＝ 1 [C/m²]로 대전된 무한크기의 면도체와 균일한 선전하밀도 ${\rho }_L$ ＝ －1 [C/m]로 대전된 무한 길이의 선도체가 유전율 ${ϵ}_0$인 자유공간(free space)에 놓여 있다. 점 P(0, 0, 1) [m]에서의 전기장의 세기 [V/m]는? (단, 무한 크기의 면도체는 $xy$평면에 놓여 있고, 무한 길이의 선도체는 점(0, 0, 2)를 지나고 $y$축과 평행한다)

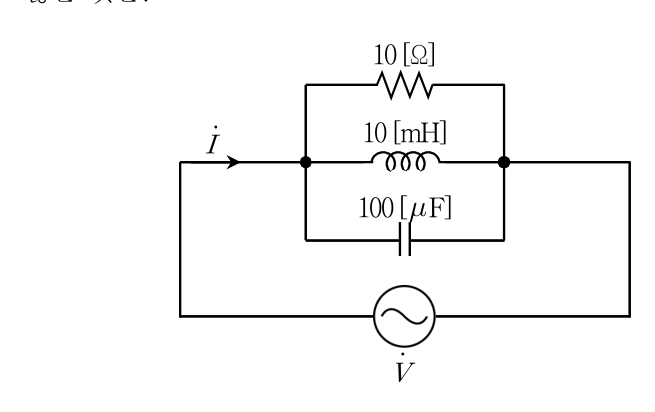

그림과 같은 $R$－$L$－$C$ 병렬회로에서 공진 상태일 때 설명으로 옳은 것은?

반경 $a$인 내구와 내측 반경 $b$인 외구로 구성된 동심 도체구 사이에는 유전체로 채워져 있고, 중심으로부터 거리 $r$인 점의 유전율은 $r$의 함수로서 $ϵ(r)=\frac{2}{r}$이다. 내구에 전하 $Q$를 주고 외구를 접지할 때 정전용량[F]은? (단, $a\le r\le b$이다)
