9급 지방직 전자공학개론 2012년 기출문제

중심주파수 f₀가 1 [MHz]이고, 대역폭이 10 [kHz]인 병렬 공진회로에서 Q의 값은?

이진수 11.101을 십진수로 변환한 값은?

다음은 2의 보수를 이용한 2진수의 뺄셈 과정을 표기한 것으로 ㉠, ㉡에 들어갈 숫자는?

010110 － 001100 ＝ 010110 ＋ ( ㉠ ) ＝ ( ㉡ )

㉠ ㉡

송신기에서 0.01 [mW] 신호가 30 [dB]의 이득을 가지는 증폭기를 통해 증폭되어 전송된다. 이 신호가 수신기까지 도달할 때 통신채널 상에서 25 [dB]의 손실을 입었다면, 수신기에 수신된 신호의 세기[dBm]는?

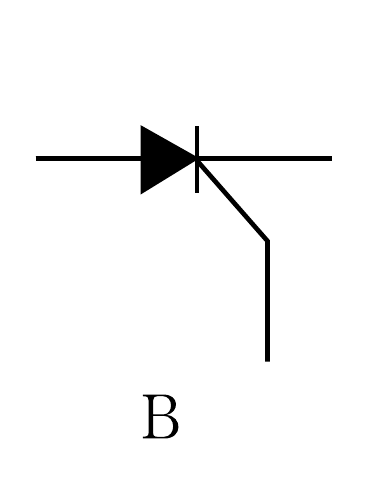

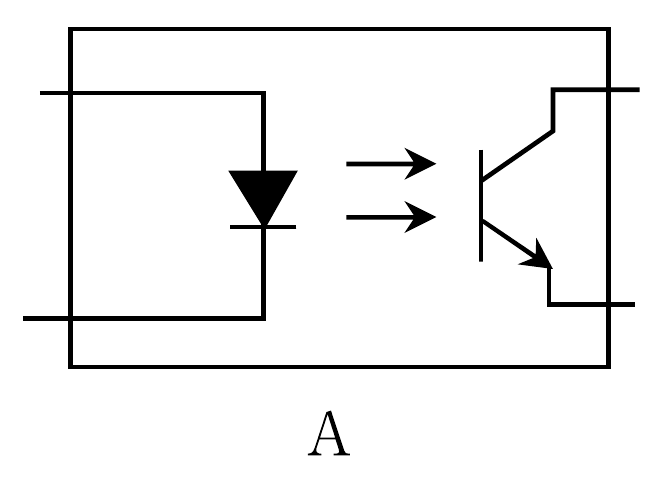

다음 그림과 같은 전자 부품의 명칭은?

A B

아날로그 신호를 디지털 신호로 변환하는 전송에 대한 설명으로 옳지 않은 것은?

다음의 논리함수 F와 동일한 것은?

F ＝ X’YZ’ ＋ X’YZ ＋ XYZ’ ＋ XYZ

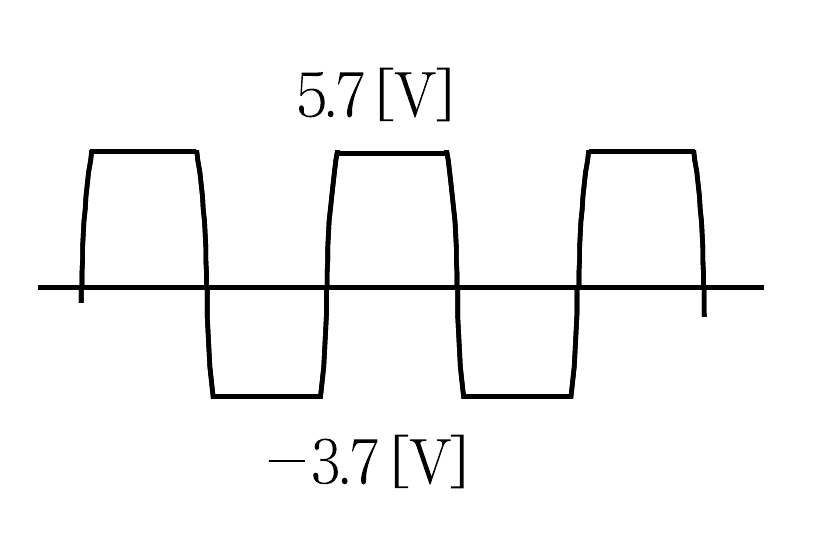

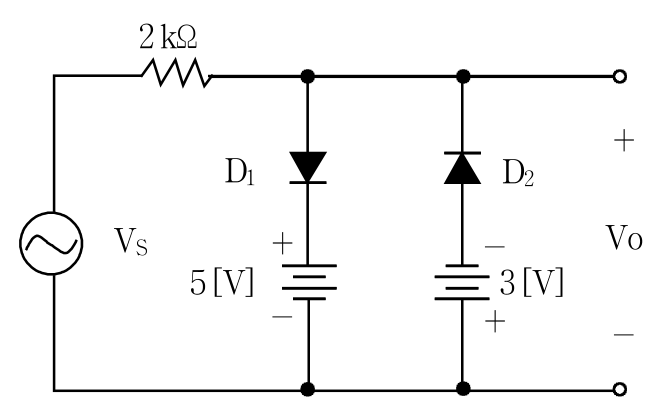

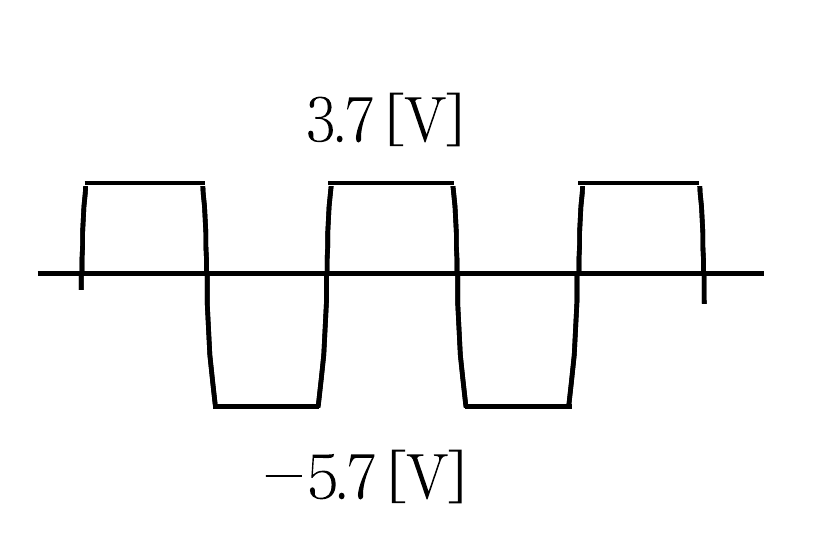

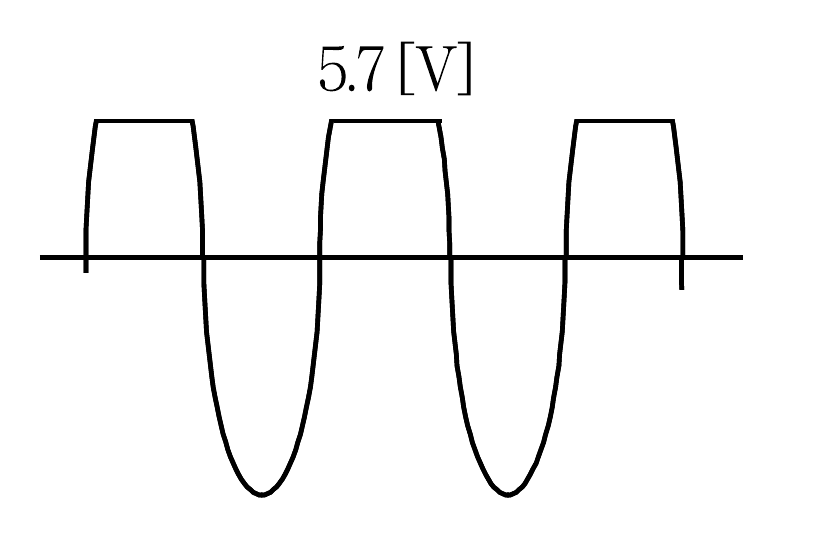

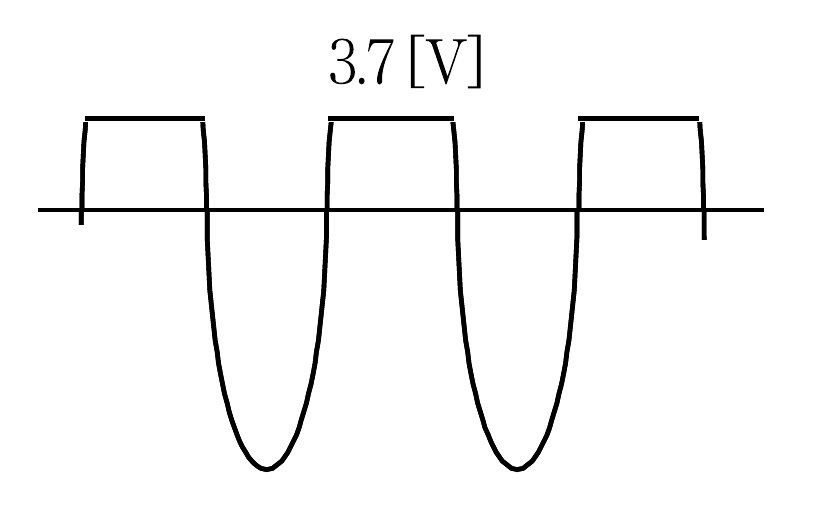

다음 회로에 교류전원 Vs ＝ 20sin(377t) [V]이 인가되었을 때, 출력 전압 Vo의 파형은? (단, 다이오드 D₁, D₂의 순방향 전압강하는 0.7 [V]이다)

전기회로의 측정에 대한 설명으로 옳지 않은 것은?

신호 v(t) ＝ Acos(100πt) 의 주파수 f [Hz]와 주기 T [ms]는?

f T

다음 2개의 4비트 2진 코드 A, B를 그레이 코드로 옳게 변환한 것은?

A : 0110 B : 1101

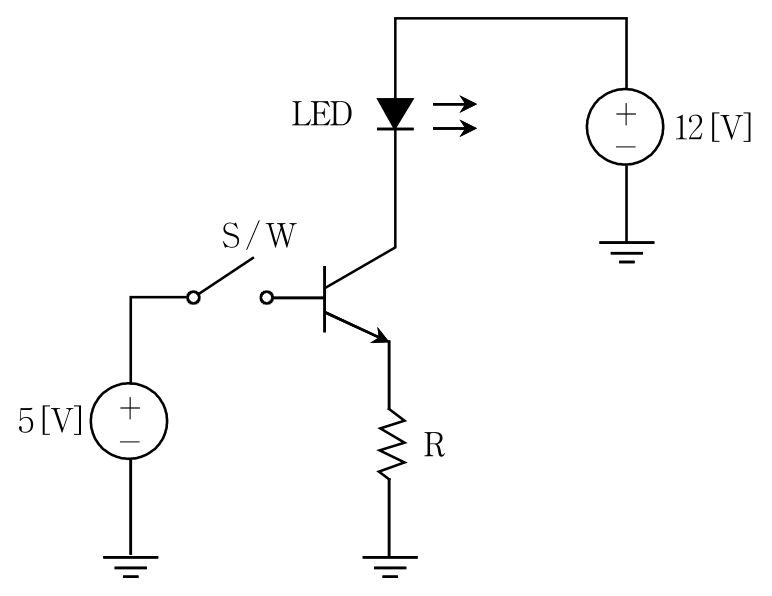

다음 회로와 같이 트랜지스터를 스위치로 이용하여 LED를 점멸하려고 한다. LED가 켜진 상태에서 10 [mA]가 흐르도록 설계할 때, 저항 R의 값[Ω]은? (단, 순방향 V_be ＝ 0.7 [V]이다)

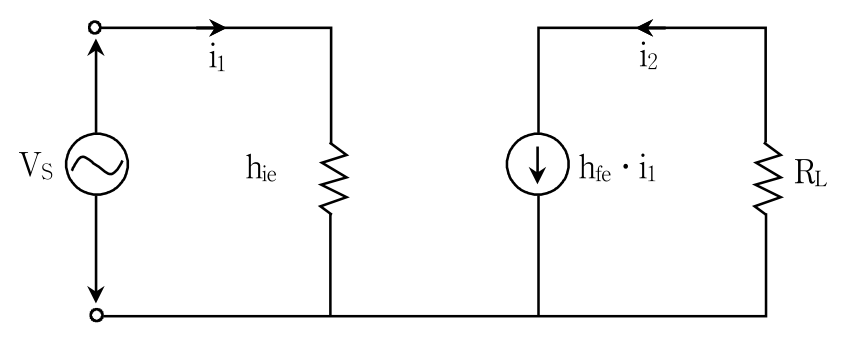

다음 그림과 같은 트랜지스터의 등가 회로에서, 부하 저항 R_L ＝ 4 [kΩ]일 때, 이 회로의 전압 증폭도는? (단, h_fe ＝ 50, h_ie ＝ 2 [kΩ]이다)

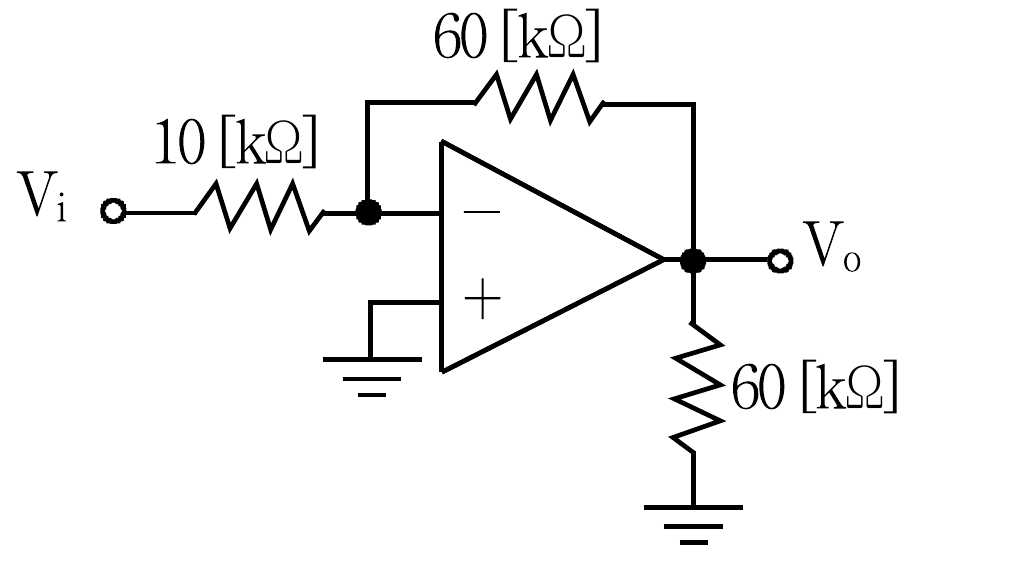

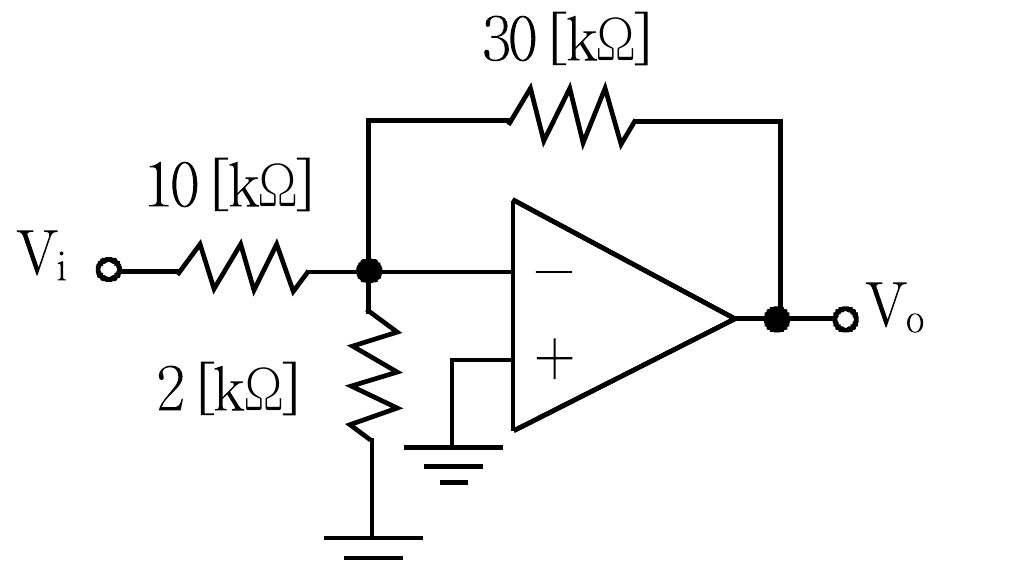

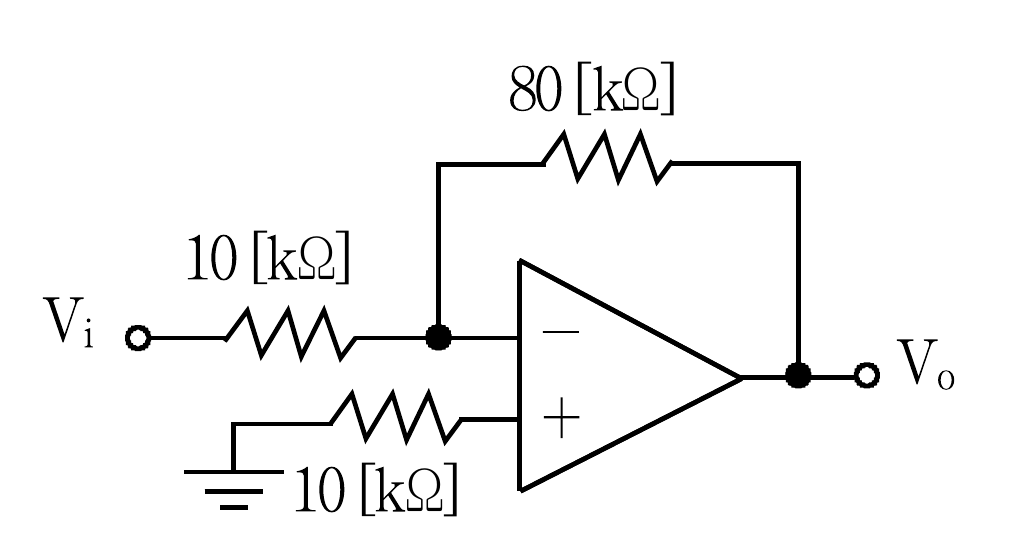

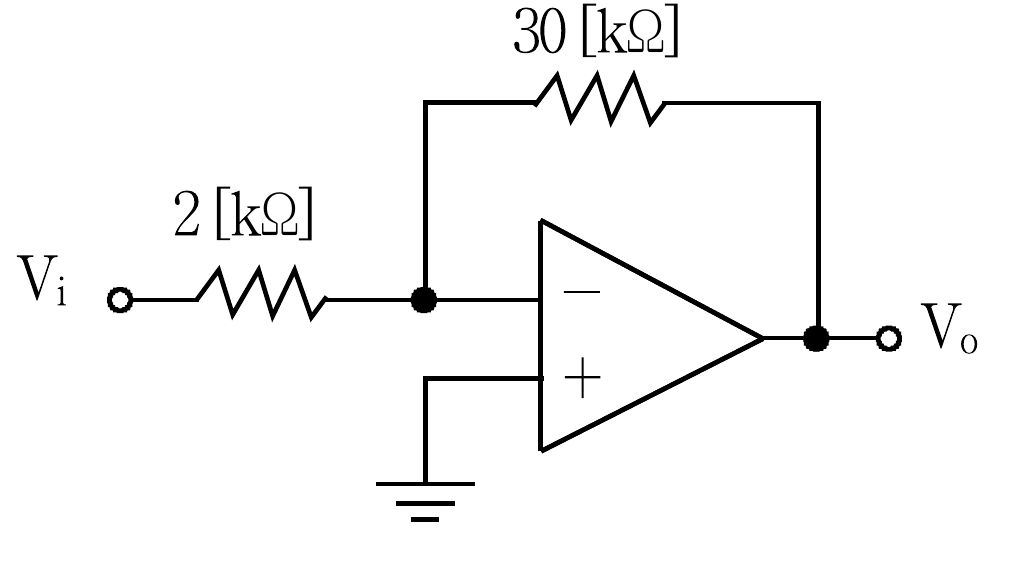

아래 회로들의 전압이득(V_o / V_i)과 입력저항(R_in)의 조합으로 옳은 것은? (단, 이상적 OP amp를 가정한다)

(a)

(b)

(c)

(d)

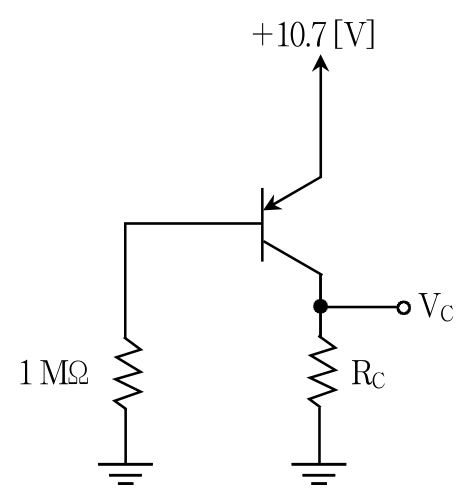

다음 회로에 보인 트랜지스터의 전류이득(β)은 50이다. 이때 V_C ＝ 4 [V]가 되기 위한 저항 R_C의 값[kΩ]은? (단, 트랜지스터 pn접합의 순방향 바이어스 상태에서 전류가 흐르기 시작하는 전압을 0.7 [V]로 가정한다)

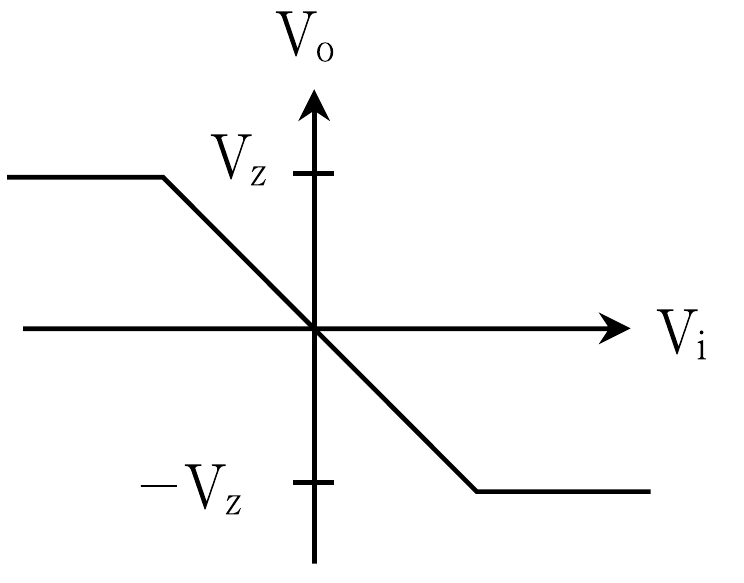

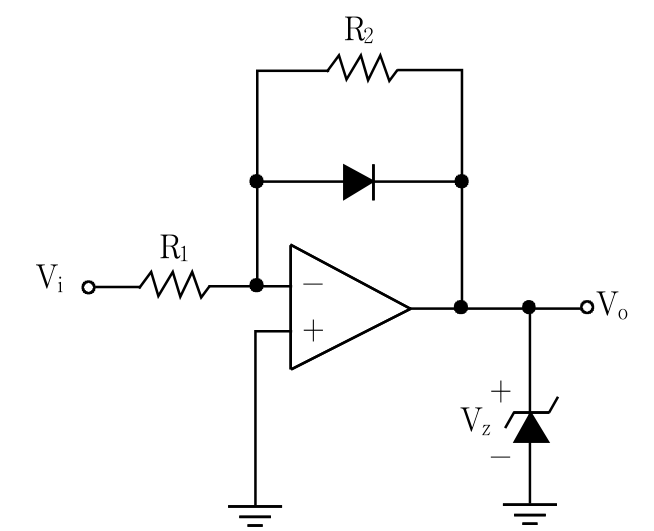

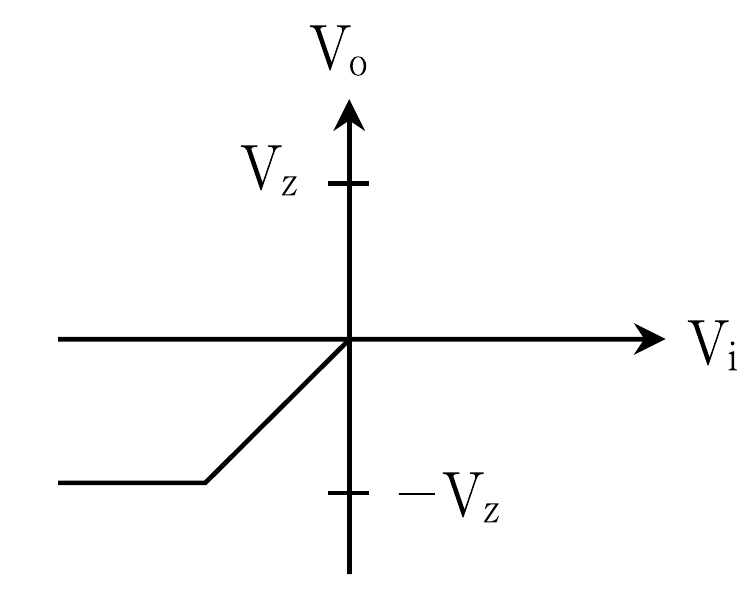

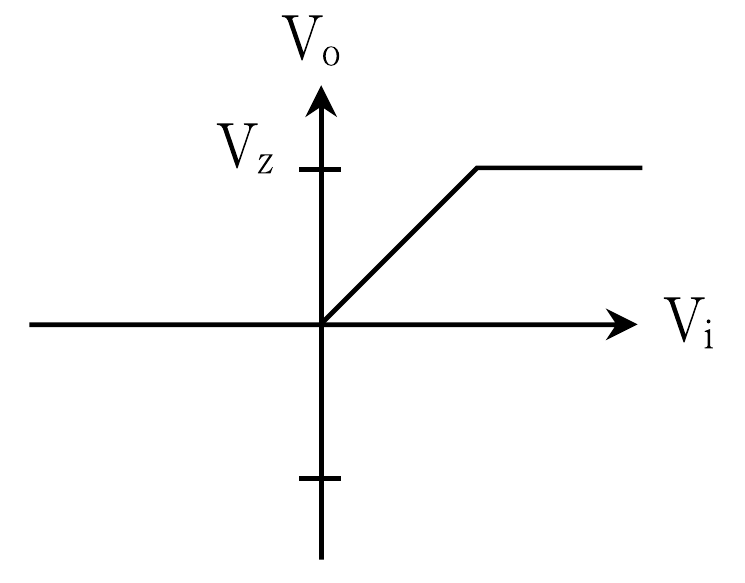

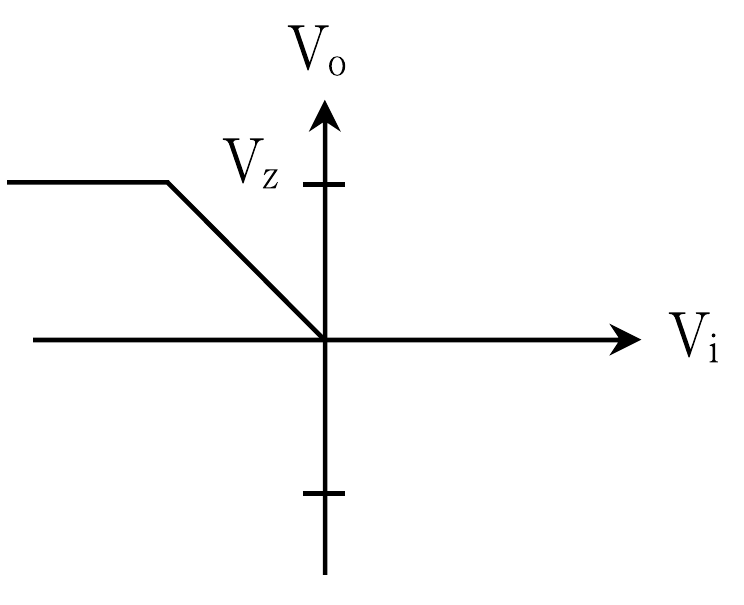

다음 회로의 V_i－V_o 전달 특성 그래프를 바르게 그린 것은?

필터의 입출력 전압 V_i, V_o에 대한 주파수 응답이 다음 식과 같다. 이 필터에 대한 3 [dB] 대역폭의 차단주파수[Hz]는? (단, $\mathrm{RC}=\frac{1}{2,500\pi }$이다)

$\frac{{\mathrm{V}}_{\mathrm{o}}(\omega )}{{\mathrm{V}}_{\mathrm{i}}(\omega )}$ ＝ $\frac{1}{1+j\omega \mathrm{RC}}$

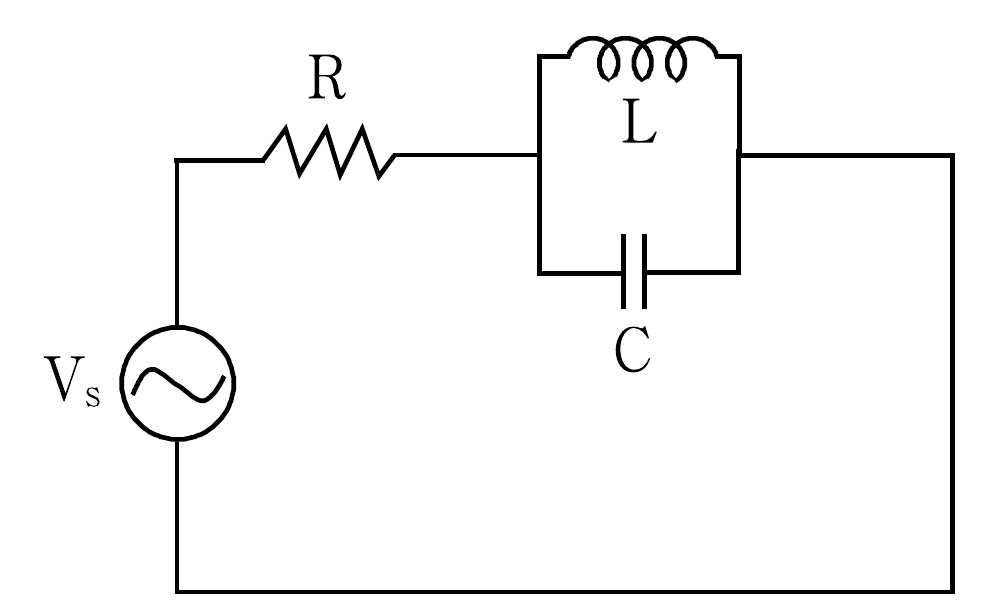

다음의 RLC 회로에 교류전압을 인가해 주었을 때, 이 회로의 임피던스 Z의 크기를 R, L, C 값과 각주파수 $\omega$의 함수로 표시한 것은?

디지털 변조 기법 중 BPSK 방식과 QPSK 방식에 대한 설명으로 옳지 않은 것은?

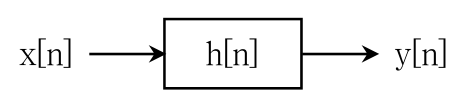

신호 h[n]을 임펄스 응답으로 갖는 선형 시불변 이산 시스템에 대해 이산 신호 x[n]을 인가하였을 때, 출력되는 응답을 y[n]이라고 한다. n ＝ 2일 때의 출력값 y[2]는?

(단, x[0] ＝ 3, x[1] ＝ 1, x[2] ＝ －3, x[3] ＝ －1, 그 외의 모든 n에 대해서 x[n] ＝ 0이고, h[0] ＝ 1, h[1] ＝ 4, h[2] ＝ －2, h[3] ＝ 1, 그 외의 모든 n에 대해서 h[n] ＝ 0이다)
