9급 지방직 토목설계 2015년 기출문제

유효깊이 $d$ ＝ 480 mm, 압축연단에서 중립축까지의 거리 $c$ ＝ 160 mm인 단철근 철근콘크리트 직사각형보의 휨파괴 시 인장철근 변형률은? (단, 인장철근은 1단 배근되어 있고, 파괴 시 압축연단 콘크리트의 변형률은 0.003이다)

고장력 볼트이음에 대한 설명으로 옳지 않은 것은?

단철근 철근콘크리트 직사각형보의 폭 $b$ ＝ 400 mm, 유효깊이 $d$ ＝ 600 mm이며, 전단철근 단면적 $A_v$ ＝ 200 mm²이고, 전단철근 간격 $s$ ＝ 300 mm일 때, 보의 계수전단력 $V_u$[kN]는? (단, $\lambda \sqrt{f_{ck}}$ ＝ 5 MPa, $f_{yt}$ ＝ 400 MPa, $\lambda$는 경량콘크리트 계수, $f_{ck}$는 콘크리트의 설계기준압축강도, $f_{yt}$는 횡방향철근의 설계기준항복강도이다)

도로교설계기준(한계상태설계법, 2012)의 기반이 된 한계상태설계법에 대한 설명으로 옳지 않은 것은?

축력, 휨모멘트, 전단력의 작용에 의해 부재 단면에 발생하는 응력에 관한 설명으로 옳지 않은 것은?

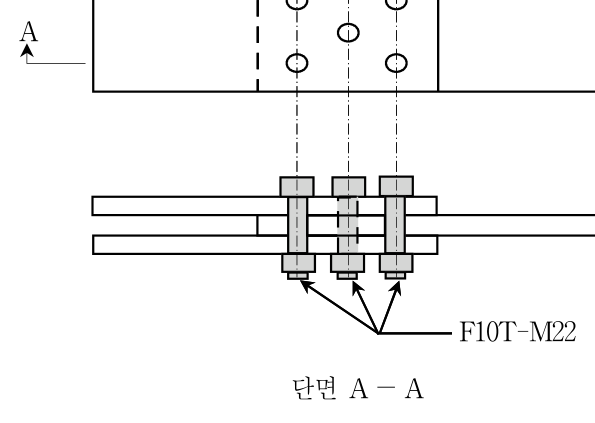

그림과 같이 설계 축력이 200 kN인 고장력 볼트(F10T-M22 볼트) 5개를 이용하여 마찰이음 연결부를 설계할 때, 연결부의 공칭마찰강도[kN]는? (단, 도로교설계기준(한계상태설계법, 2012)에 따라 볼트의 공칭마찰강도는 $R_n=K_h{K}_s{N}_s{P}_t$로 계산하고, $K_h$는 구멍크기계수, $K_s$는 표면상태계수, $N_s$는 볼트 1개당 미끄러짐면의 수, $P_t$는 볼트의 설계 축력을 나타내며, $K_h=0.4$, $K_s=0.6$이다)

양단이 고정되어 있는 길이 5 m의 H형강(300 × 300 × 10 × 15)을 사용한 기둥의 오일러 좌굴하중[kN]은? (단, ${\pi }^2$ ＝ 10으로 가정하고, H형강의 강축 및 약축의 단면2차모멘트 $I_{xx}$ ＝ 2 × 10⁸ mm⁴, $I_{yy}$ ＝ 5 × 10⁷ mm⁴, 탄성계수 $E$ ＝ 2.0 × 10⁵ MPa이다)

그림과 같이 지간 $L$ ＝ 8 m인 프리스트레스트 콘크리트 단순보의 지간 중앙에 집중하중 $Q$ ＝ 240 kN이 작용하고 있다. 꺽인 직선 긴장재는 지간 중앙에 편심 $e$ ＝ 0.3 m로 설치되었다. 하중평형법에 의해 집중하중 $Q$와 등가상향력의 크기가 같아지도록 하는 프리스트레스의 크기 $P$ [kN]는? (단, $\sin \theta =$$2e/L$으로 가정하고, 프리스트레스의 손실은 무시하며, 집중하중은 자중을 포함하고 있다)

다음의 철근콘크리트 확대기초에서 유효깊이 $d$ ＝ 550 mm, 지압력 $q_u$ ＝ 0.3 MPa일 때, 1방향 전단에 대한 위험단면에 작용하는 전단력[kN]은?

도로교설계기준(한계상태설계법, 2012)에 따른 신축이음 설계에 관한 설명으로 옳지 않은 것은?

프리스트레스트 콘크리트 부재에서 프리스트레스의 감소 원인 중 프리스트레스 도입 후에 발생하는 시간적 손실의 원인에 해당하는 것은?

단철근 철근콘크리트 직사각형보의 폭 $b$ ＝ 400 mm, 유효깊이 $d$ ＝ 450 mm이며, 인장철근 단면적 $A_s$ ＝ 1,700 mm², 콘크리트 설계기준압축강도 $f_{ck}$ ＝ 20 MPa, 철근의 설계기준항복강도 $f_y$ ＝ 400 MPa일 때, 공칭휨강도 $M_n$[kN·m]은? (단, 인장철근은 1단 배근되어 있다)

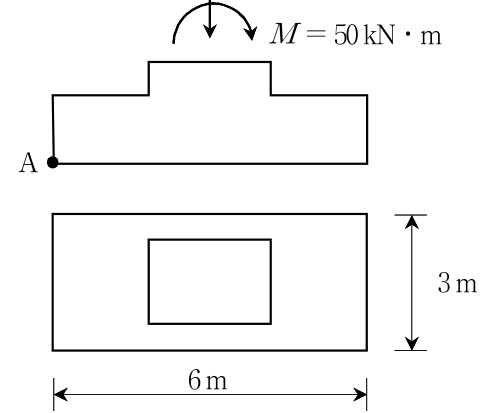

콘크리트 기초판에 수직력 $P$와 모멘트 $M$이 동시에 작용하고 있다. A지점에 압축응력이 발생하기 위한 최소 수직력 $P$ [kN]는?

콘크리트구조기준(2012)에 따라 철근콘크리트 휨부재의 모멘트 강도를 계산하기 위하여 사용하는 등가직사각형 응력블록에 대한 설명으로 옳지 않은 것은? (단, $a$는 등가직사각형 응력블록의 깊이, $b$는 단면의 폭, $f_{ck}$는 콘크리트의 설계기준압축강도이다)

2방향 콘크리트 슬래브의 중앙에 집중하중 175 kN이 작용할 때 장경간이 부담하는 하중[kN]은? (단, 장경간은 3 m, 단경간은 2 m이다)

프리스트레스트 콘크리트의 성질에 관한 설명으로 옳지 않은 것은?

철근 콘크리트의 전단설계에 관한 설명으로 옳은 것은? (단, $s$는 전단철근의 간격, $A_v$는 전단철근의 단면적, $f_{yt}$는 횡방향 철근의 설계기준항복강도, $d$는 유효깊이, $\alpha$는 경사스터럽과 부재축 사이의 각도를 나타낸다)

콘크리트구조기준(2012)에 따른 처짐을 계산하지 않는 경우의 철근콘크리트 1방향 슬래브의 최소 두께로 옳지 않은 것은? (단, 슬래브는 큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지 또는 부착하지 않은 부재이고, 부재의 길이는 $l$이다)

콘크리트구조기준(2012)에 따른 확대머리 이형철근의 인장에 대한 정착길이 계산식을 적용하기 위한 조건으로 옳지 않은 것은?

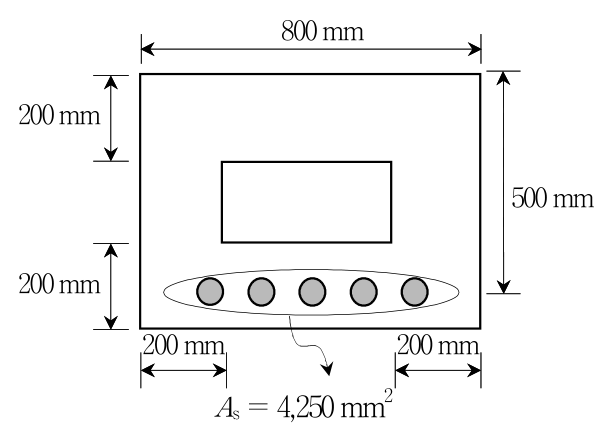

다음 그림과 같은 박스형 단면을 갖는 철근콘크리트보의 공칭휨강도 $M_n$[kN·m]은? (단, $f_{ck}$ ＝ 20 MPa, $f_y$ ＝ 400 MPa, $f_{ck}$는 콘크리트의 설계기준압축강도, $f_y$는 철근의 설계기준항복강도이다)
