9급 지방직 토목설계 2016년 기출문제

시행 2016-06-18 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2016 9급 지방직 전과목

프리텐션 방식의 PSC보에서 발생되는 응력손실로 옳지 않은 것은?

토목설계

①콘크리트의 크리프에 의한 손실
②콘크리트의 탄성수축에 의한 손실
③긴장재 응력의 릴랙세이션에 의한 손실
④긴장재와 덕트 사이의 마찰에 의한 손실

정답 보기

정답 ④ · 해설 보기

그림 중 역T형 옹벽의 개략적인 주철근 배근으로 가장 적절한 것은?

토목설계

정답 보기

정답 ② · 해설 보기

콘크리트의 크리프에 대한 설명으로 옳지 않은 것은?

토목설계

①다짐이 불충분하면 크리프 변형률은 증가한다.
②물－시멘트비가 클수록 크리프 변형률은 증가한다.
③단면의 치수가 클수록 크리프 변형률은 증가한다.
④대기 중의 습도가 감소하면 크리프 변형률은 증가한다.

정답 보기

정답 ③ · 해설 보기

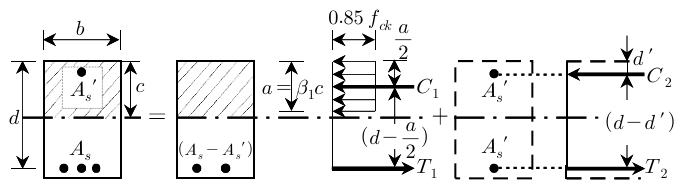

그림과 같은 복철근 직사각형 보의 공칭휨강도 M_n을 구하는 식으로 옳은 것은? (단, 압축철근은 항복한 것으로 가정하고, f_y는 철근의 설계기준항복강도, f_ck는 콘크리트의 설계기준압축강도이다)

토목설계

① $M_{n} = f_{y} (A_{s} - A_{s}^{'}) (d - \frac{a}{2}) + f_{y} A_{s}^{'} (d - d^{'})$ , $a = \frac{f _{y} ( A _{s} - A _{s}^{'} )}{0.85 f _{c k} b}$
② $M_{n} = f_{y} (A_{s} - A_{s}^{'}) (d - \frac{a}{2}) + f_{y} A_{s}^{'} (d - d^{'})$ , $a = \frac{f _{y} A _{s}}{0.85 f _{c k} b}$
③ $M_{n} = f_{y} (A_{s} - A_{s}^{'}) (d - d^{'}) + f_{y} A_{s}^{'} (d - \frac{a}{2})$ , $a = \frac{f _{y} ( A _{s} - A _{s}^{'} )}{0.85 f _{c k} b}$
④ $M_{n} = f_{y} (A_{s} - A_{s}^{'}) (d - d^{'}) + f_{y} A_{s}^{'} (d - \frac{a}{2})$ , $a = \frac{f _{y} A _{s}}{0.85 f _{c k} b}$

정답 보기

정답 ① · 해설 보기

철근콘크리트 단순보에 고정하중 30 kN/m와 활하중 60 kN/m만 작용할 때 강도설계법의 하중계수를 고려한 계수하중[kN/m]은? (단, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①112
②120
③132
④138

정답 보기

정답 ③ · 해설 보기

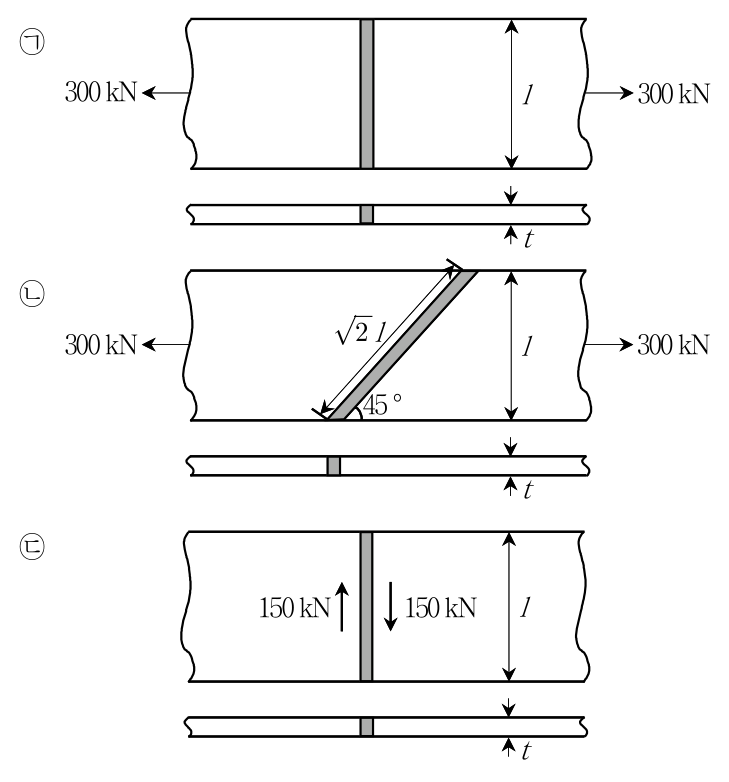

그림과 같이 폭과 두께가 일정한 강재를 완전용입용접으로 연결하였을 때 용접부에 작용하는 응력[MPa]은? (단, l ＝ 300 mm, t ＝ 10 mm이다)

㉠㉡㉢

토목설계

①100 100 100
②100 141 100
③100 141 50
④100 100 50

정답 보기

정답 ④ · 해설 보기

우리나라 고속도로, 자동차전용도로, 특별시도, 광역시도 또는 일반국도상 교량의 내진등급은? (단, 2010년도 도로교설계기준을 적용한다)

토목설계

①내진 I등급
②내진 II등급
③내진 III등급
④내진 Ⅳ등급

정답 보기

정답 ① · 해설 보기

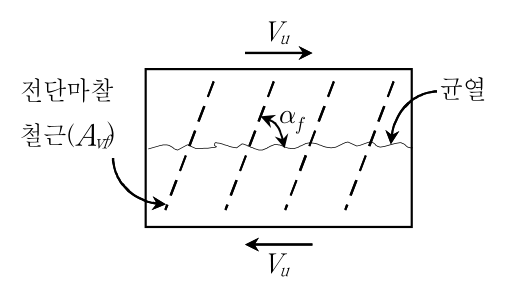

그림과 같이 직접전단 균열이 발생할 곳에 대하여 전단마찰 이론을 적용할 경우 소요철근의 면적(A_vf)[mm²]은? (단, 계수전단력 V_u ＝ 45 kN, 철근의 설계기준항복강도 f_y ＝ 400 MPa, 콘크리트 마찰계수

μ

＝ 0.5,

sin α_{f} = \frac{4}{5}

cos α_{f} = \frac{3}{5}

이며, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①75
②150
③180
④225

정답 보기

정답 ② · 해설 보기

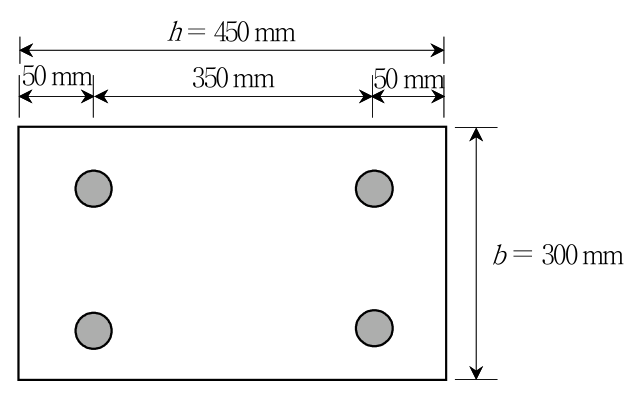

그림과 같은 철근콘크리트 기둥의 균형상태에서 콘크리트압축력의 크기[kN]는? (단, 단주이며, 콘크리트의 설계기준압축강도 f_ck ＝ 25 MPa, 철근의 설계기준항복강도 f_y ＝ 400 MPa, 철근의 탄성계수 E_s ＝ 2.0 × 10⁵ MPa, 콘크리트 압축면적은 압축철근의 면적을 포함한다)

토목설계

①1200.5
②1300.5
③1400.5
④1500.5

정답 보기

정답 ② · 해설 보기

10.

구조용 강재 심부 주위를 띠철근으로 보강한 합성부재의 설계 관련 내용으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①콘크리트의 설계기준압축강도 f_ck는 21 MPa 이상이어야 한다.
②축방향 철근의 중심간격은 합성부재 단면의 최소 치수의 1/2 이하가 되도록 하여야 한다.
③띠철근 내측에 배치되는 축방향 철근량은 전체 단면적의 0.1배 이상, 0.8배 이하로 하여야 한다.
④띠철근의 지름은 합성부재 단면의 가장 긴 변의 1/50배 이상이어야 하지만, D10철근 이상이고 D16철근 이하로 하여야 한다.

정답 보기

정답 ③ · 해설 보기

11.

철근의 이음에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①인장철근의 겹침이음 길이는 300 mm 미만이어야 한다.
②철근의 이음에는 겹침이음, 용접이음, 기계적이음이 있다.
③기계적이음은 철근의 설계기준항복강도 f_y의 125 % 이상을 발휘할 수 있는 완전 기계적이음이어야 한다.
④휨부재에서 서로 직접 접촉되지 않게 겹침이음된 철근은 횡방향으로 소요겹침 이음길이의 1/5 또는 150 mm 중 작은 값 이상 떨어지지 않아야 한다.

정답 보기

정답 ① · 해설 보기

12.

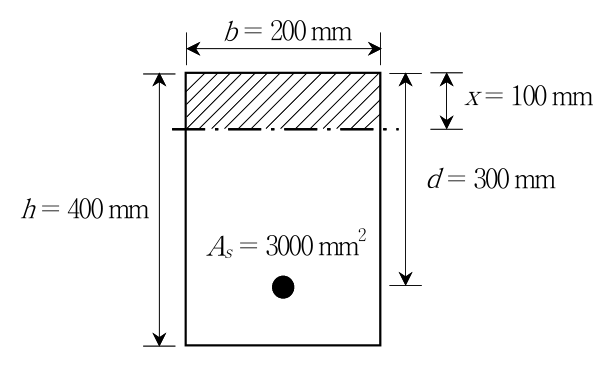

그림과 같이 철근콘크리트 보에 균열이 발생하여 중립축 깊이(x)가 100 mm일 때 균열 단면의 단면2차모멘트 계산식은? (단, 탄성계수비 n ＝ 8이다)

토목설계

① $I_{cr} = \frac{( 200 ) ( 100 ) ^{3}}{12} + (8) (3000) (300 - 100)^{2}$
② $I_{cr} = \frac{( 200 ) ( 100 ) ^{3}}{3} + (\frac{3000}{8}) (300 - 100)^{2}$
③ $I_{cr} = \frac{( 200 ) ( 400 ) ^{3}}{12} + (\frac{3000}{8}) (300 - 100)^{2}$
④ $I_{cr} = \frac{( 200 ) ( 100 ) ^{3}}{3} + (8) (3000) (300 - 100)^{2}$

정답 보기

정답 ④ · 해설 보기

13.

1방향 철근콘크리트 슬래브의 수축·온도 철근에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①휨철근에 평행하게 배치하여야 한다.
②어떤 경우에도 철근비는 0.0014 이상이어야 한다.
③설계기준 항복강도 f_y를 발휘할 수 있도록 정착되어야 한다.
④간격은 슬래브 두께의 5배 이하, 또한 450 mm 이하로 하여야 한다.

정답 보기

정답 ① · 해설 보기

14.

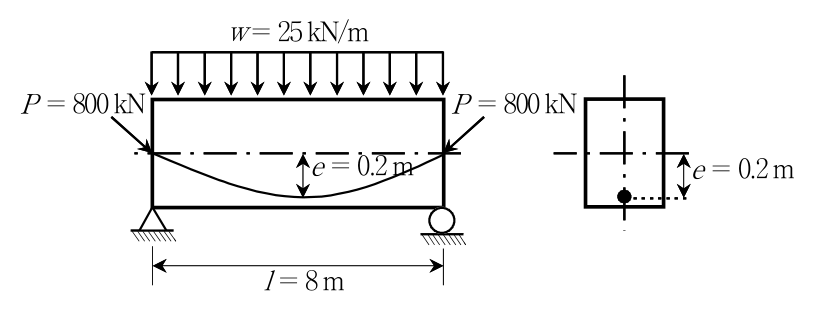

그림과 같이 긴장재를 포물선으로 배치한 PSC 단순보의 하중평형개념에 의한 부재중앙에서 모멘트[kN·m]는? (단, 긴장력 P ＝ 800 kN, 지간 l ＝ 8 m, 지간중앙에서 긴장재 편심 e ＝ 0.2 m, 자중을 포함한 등분포하중 w ＝ 25 kN/m이며, 프리스트레스 손실은 무시한다)

토목설계

①20
②40
③60
④80

정답 보기

정답 ② · 해설 보기

15.

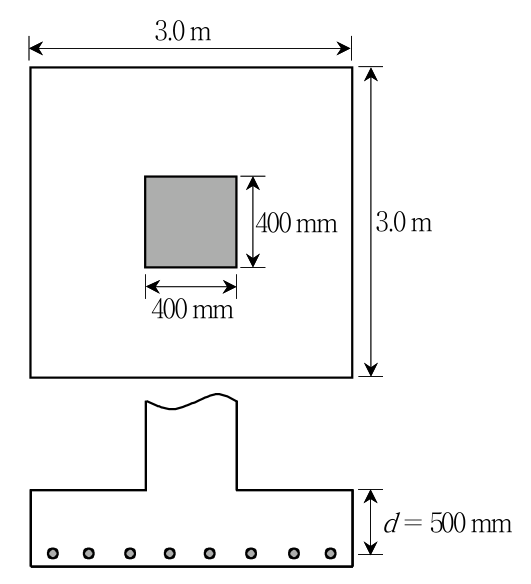

그림과 같은 철근콘크리트 확대기초의 뚫림 전단에 대한 위험단면 둘레 길이[mm]는? (단, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①1600
②2000
③3000
④3600

정답 보기

정답 ④ · 해설 보기

16.

구조용 강재에 대한 설명으로 옳지 않은 것은?

토목설계

①SS540 강재는 건축구조용 압연강재이다.
②HSB500 강재는 교량구조용 압연강재이다.
③SM400B 강재는 용접구조용 압연강재이다.
④SMA570W 강재는 용접구조용 내후성 열간압연강재이다.

정답 보기

정답 ① · 해설 보기

17.

단면도심에 긴장재가 배치된 직사각형 프리텐션 PSC보의 긴장재를 1500 MPa로 긴장하였다. 프리스트레스를 도입하여 탄성수축에 의한 손실이 발생한 후 긴장재의 응력[MPa]은? (단, 직사각형 보의 폭 b ＝ 300 mm, 부재의 전체 깊이 h ＝ 500 mm, PS 긴장재의 단면적 A_p ＝ 600 mm², 탄성계수비 n ＝ 6이며, 콘크리트 단면적은 긴장재의 면적을 포함한다)

토목설계

①1460
②1464
③1468
④1472

정답 보기

정답 ② · 해설 보기

18.

단철근 직사각형 보에서 1단으로 배치된 인장철근의 유효깊이 d ＝ 500 mm, 등가직사각형 응력블록의 깊이 a ＝ 170 mm일 때, 철근의 순인장변형률(

ε_{t}

)은? (단, 콘크리트의 설계기준압축강도 f_ck ＝ 24 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①0.0035
②0.0040
③0.0045
④0.0050

정답 보기

정답 ③ · 해설 보기

19.

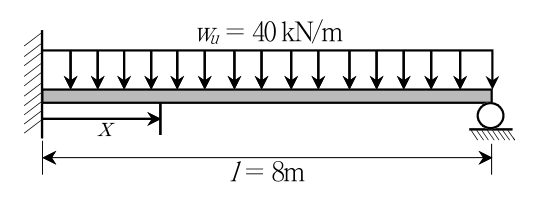

그림과 같은 경계 조건을 갖는 직사각형 철근콘크리트 보에 계수등분포하중 w_u ＝ 40 kN/m가 작용한다. 강도설계법에 의해 전단철근을 설계할 경우 설계기준에서 규정하고 있는 최소전단철근이 적용(V_u

\leq ϕ \frac{V _{c}}{2}

)되는 시작점의 고정단으로부터 거리 x [m]는? (단, 직사각형 보의 폭 b ＝ 400 mm, 유효깊이 d ＝ 600 mm, 지간 l ＝ 8 m, 보통중량 콘크리트의 설계기준압축강도 f_ck ＝ 25 MPa, 철근의 설계기준항복강도 f_y ＝ 400 MPa이며, 2012년도 콘크리트구조기준을 적용한다)

토목설계

①1.125
②1.875
③3.125
④3.875

정답 보기

정답 ③ · 해설 보기

20.

철근콘크리트 보의 휨파괴에 대한 설명으로 옳지 않은 것은?

토목설계

①과다철근 보는 철근량이 많기 때문에 취성파괴가 발생하므로 위험예측이 가능하다.
②과소철근 보는 인장철근이 항복한 후 하중이 계속 증가하면 중립축이 압축측으로 이동한다.
③보의 인장철근량이 너무 적어 발생하는 취성파괴를 피하기 위하여 휨부재의 최소 철근량을 규정하고 있다.
④인장철근이 항복응력 f_y에 도달함과 동시에 콘크리트 압축변형률이 극한변형률에 도달하는 상태를 균형상태라고 한다.

정답 보기

정답 ① · 해설 보기
