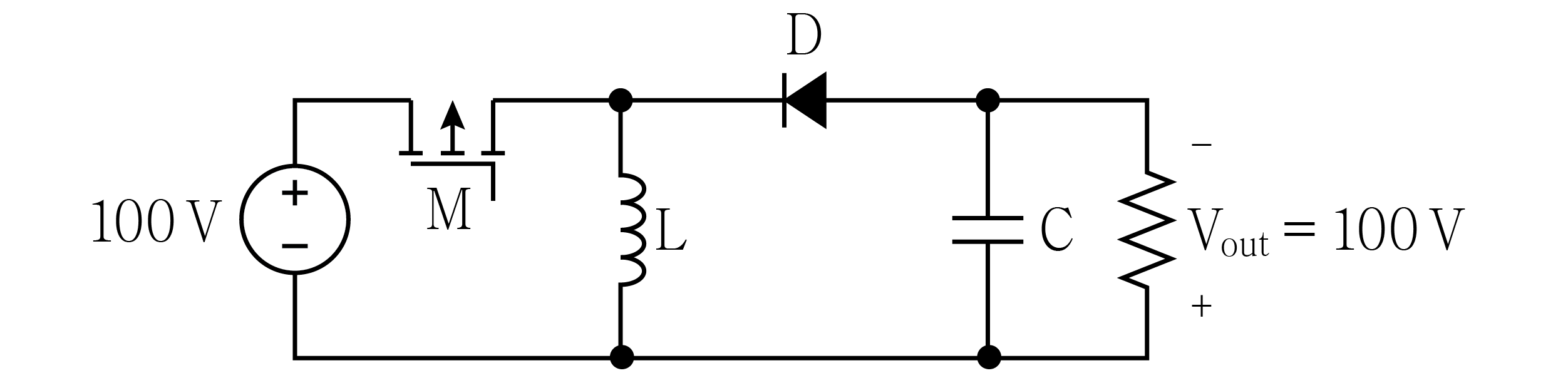

다음 승·강압이 가능한 벅－부스트(buck-boost) 컨버터의 회로에서 스위치 M이 도통비(duty ratio) 50 %로 동작할 때, 다이오드 D에 인가되는 역전압[V]은? (단, 소자들은 이상적이고 정상상태에서 동작하며, 인덕터 전류는 연속이고 출력커패시터 전압 리플은 무시한다)
- ①0
- ②50
- ③100
- ④200
선지를 골라 바로 채점해 보세요.
정답 ④
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
[7급 국가직 전자회로 2020년 10번]
