[7급 국가직 전자회로 2020년 11번]

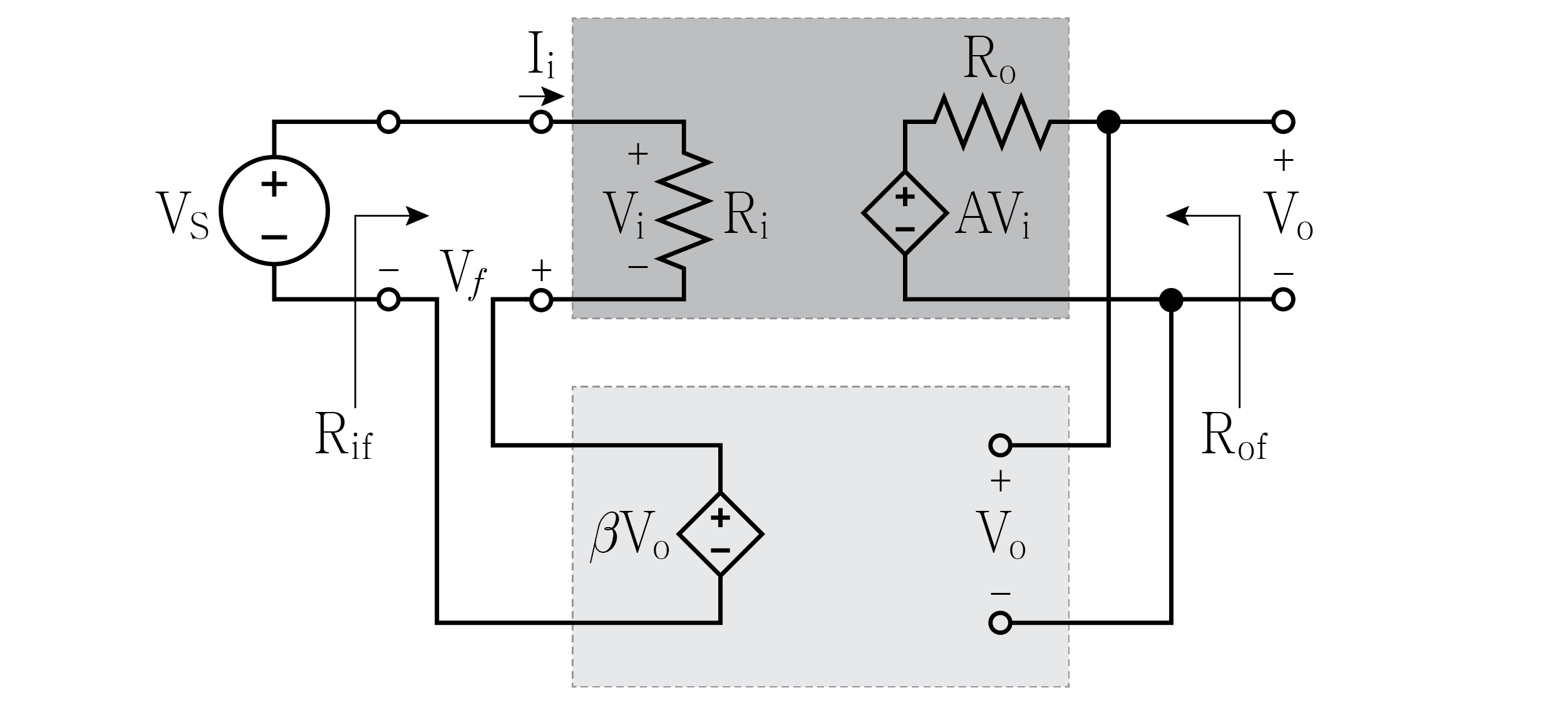

다음 이상적인 궤환(feedback) 증폭기 회로에서 입력 저항 ${\mathrm{R}}_{\mathrm{if}}$와 출력 저항 $R_{of}$는?

${\mathrm{R}}_{\mathrm{if}}$ $R_{of}$

1. ①$(1+\mathrm{A}\beta ){\mathrm{R}}_{\mathrm{i}}$ $(1+\mathrm{A}\beta ){\mathrm{R}}_{\mathrm{o}}$
2. ②$(1+\mathrm{A}\beta ){\mathrm{R}}_{\mathrm{i}}$ $\frac{{\mathrm{R}}_{\mathrm{o}}}{1+\mathrm{A}\beta }$
3. ③$\frac{{\mathrm{R}}_{\mathrm{i}}}{1+\mathrm{A}\beta }$ $(1+\mathrm{A}\beta ){\mathrm{R}}_{\mathrm{o}}$
4. ④$\frac{{\mathrm{R}}_{\mathrm{i}}}{1+\mathrm{A}\beta }$ $\frac{{\mathrm{R}}_{\mathrm{o}}}{1+\mathrm{A}\beta }$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
