[7급 국가직 전자회로 2020년 12번]

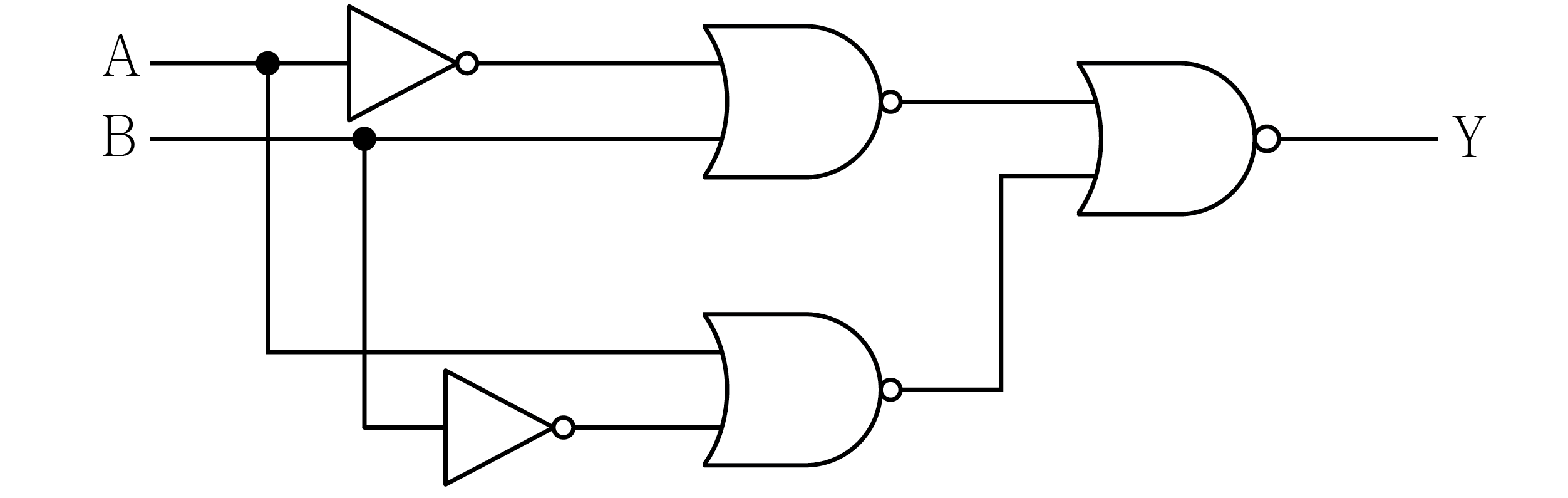

다음 논리회로의 출력 Y를 간략하게 표현한 것은?

1. ①$\overline{\overline{\mathrm{A}}+\mathrm{B}}$
2. ②$\overline{\mathrm{A}+\overline{\mathrm{B}}}$
3. ③$\mathrm{A}\cdot \overline{\mathrm{B}}+\overline{\mathrm{A}}\cdot \mathrm{B}$
4. ④$\mathrm{A}\cdot \mathrm{B}+\overline{\mathrm{A}}\cdot \overline{\mathrm{B}}$

선지를 골라 바로 채점해 보세요.정답 보기
