[7급 국가직 자동제어 2023년 6번]

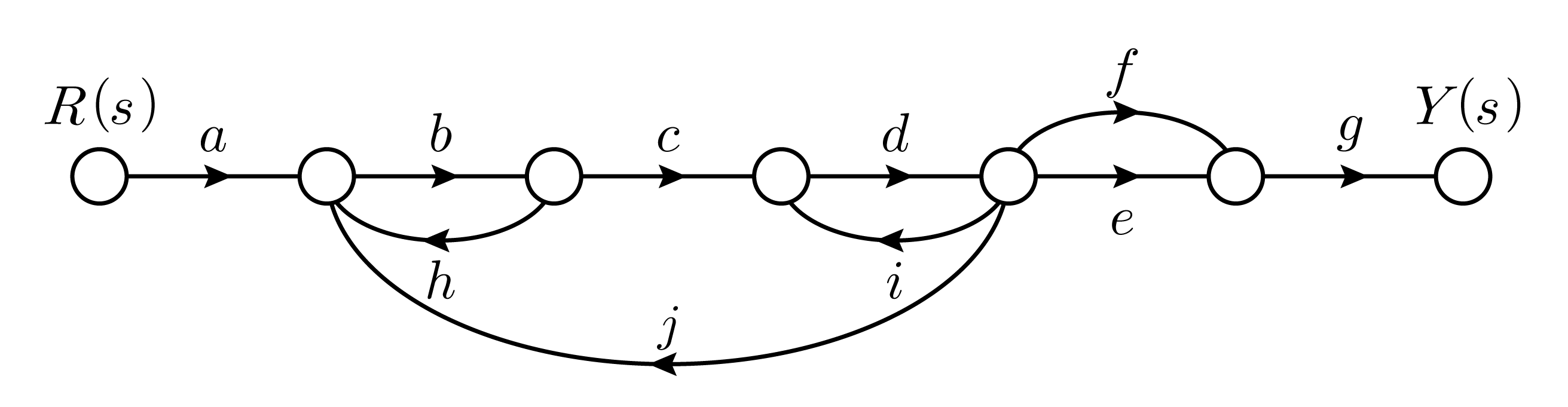

다음 신호흐름선도로 표시된 제어시스템의 전달함수 $\frac{Y(s)}{R(s)}$는?

1. ①$\frac{abcdeg+abcdfg}{1-(bh+di+bcdj)+(bhdi)}$
2. ②$\frac{abcdeg+abcdfg}{1-(bh+di+bcdj)+(bhdi+bcdi)}$
3. ③$\frac{abcdefg}{1-(bh+di+bcdj)+(bhcdj)}$
4. ④$\frac{abcdeg+abcdfg}{1-(bh+di)+(bhdi)}$

선지를 골라 바로 채점해 보세요.정답 보기
