[7급 국가직 전자회로 2008년 3번]

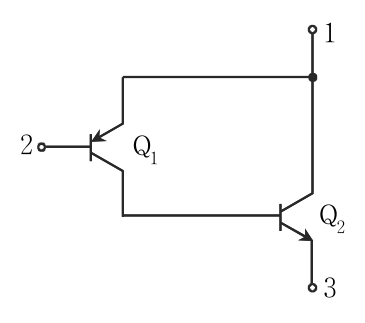

다음 회로에서 Q₁과 Q₂의 전류 이득이 각각 β₁ ＝ 20, β₂ ＝ 50이다. 이 회로를 하나의 트랜지스터로 해석할 때 트랜지스터의 종류와 전류 이득은?

1. ①NPN, β ＝ 1050
2. ②PNP, β ＝ 1050
3. ③NPN, β ＝ 1020
4. ④PNP, β ＝ 1020

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
