[7급 국가직 전자회로 2008년 4번]

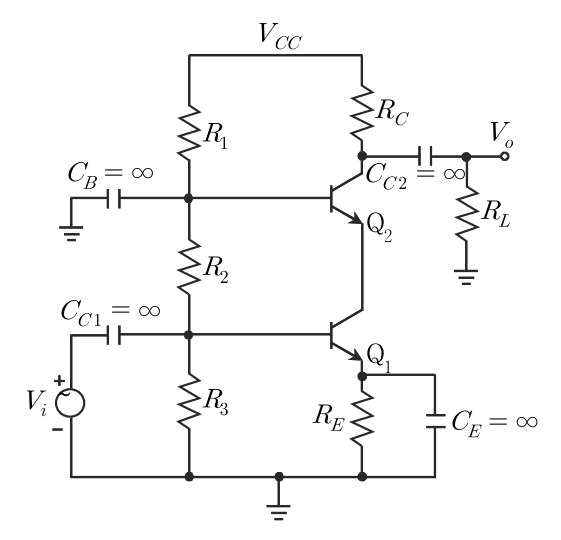

다음 회로의 소신호 전압 이득(V_o / V_i)은?

(단, Q₁과 Q₂의 트랜스컨덕턴스는 각각 g_m1, g_m2이다_. Q₁과 Q₂의 출력 저항 r_o1과 r_o2는 무시하고, 공통 베이스 전류 이득 ${\alpha }_1\approx 1$, ${\alpha }_2\approx 1$로 가정한다)

1. ①－g_m1 g_m2 (R_C||R_L)
2. ②－g_m1 (R_C||R_L)
3. ③g_m1 g_m2 (R_C||R_L)
4. ④g_m1 (R_C||R_L)

선지를 골라 바로 채점해 보세요.정답 보기
