7급 국가직 기계설계 2011년 기출문제

파손이론 중 최대전단응력설에 대한 설명으로 옳지 않은 것은?

치형에 따른 기어의 특징으로 옳은 것은?

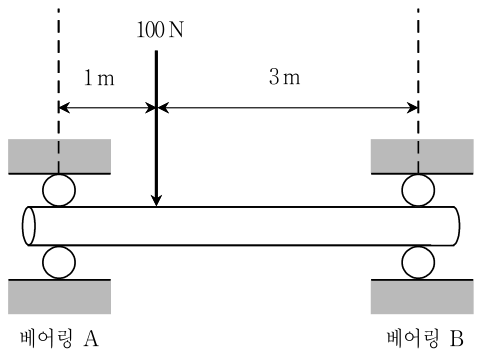

그림과 같은 수직하중 100 N이 작용하는 축에 설치된 두 볼 베어링 A와 B의 정격수명에 대한 설명으로 옳은 것은? (단, 베어링은 동일 제품을 사용하고 있다)

평기어에서 이의 굽힘강도에 대한 근사식으로 주로 이용하는 ‘루이스(Lewis)의 식’을 유도할 때 쓰는 가정으로 옳지 않은 것은?

동일한 강철선을 이용하여 두 개의 원통 코일 스프링 A, B를 만들었다. 두 개의 원통 코일 스프링은 동일한 횟수로 감겨져 있지만 스프링 평균 반지름은 세 배(R_A ＝ 3R_B) 차이가 난다. 스프링을 동일한 길이만큼 늘이기 위하여 필요한 인장하중의 크기의 비 $\frac{{\mathrm{F}}_{\mathrm{A}}}{{\mathrm{F}}_{\mathrm{B}}}$는?

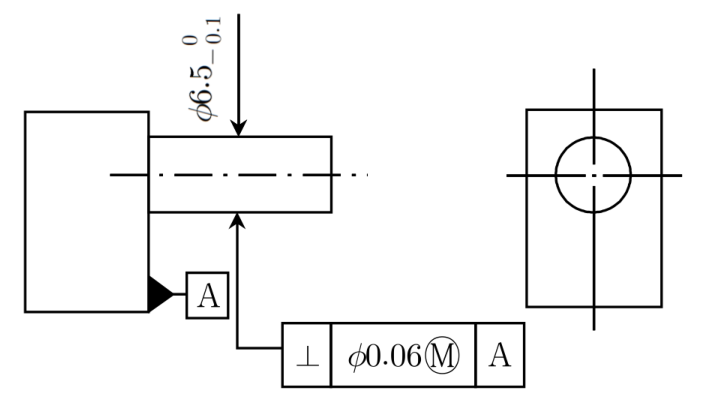

다음 그림에서 핀의 실효 치수[mm]는?

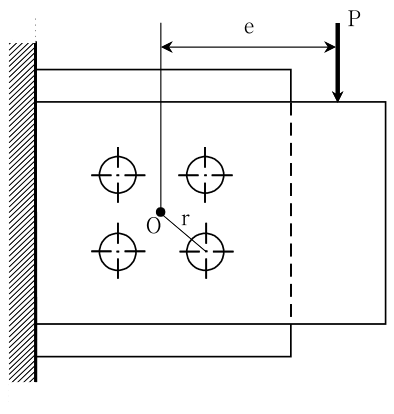

다음 그림과 같이 편심하중 P가 작용하는 겹치기 리벳이음에 대하여 4개의 리벳 지름은 동일하고, 점 O에서 각각의 리벳 중심까지의 거리가 r로 동일할 때, 하중 P와 거리 r의 크기가 각각 두 배로 된다면 편심하중으로 인하여 발생되는 모멘트에 의한 리벳에 작용하는 전단하중은 몇 배인가?

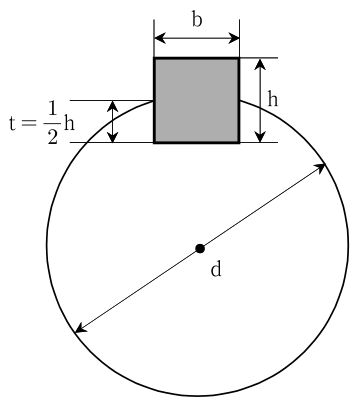

다음 그림과 같이 축에 설치된 묻힘키(sunk key)에서 허용전단응력이 2.5 kg_f/mm²이고, 허용압축응력이 7.5 kg_f/mm²이라면 폭 b와 높이 h의 비율은?

10 m/s의 속도로 10마력의 동력을 전달하는 평벨트 전동장치에 대하여, 긴장측 장력이 이완측 장력보다 2배 큰 경우 긴장측의 장력[kg_f]은? (단, 벨트 속도에 의한 원심력은 무시한다)

단면이 원형인 중실축과 속이 빈 중공축이 있다. 중실축의 지름은 d, 중공축의 안지름과 바깥지름은 각각 d₁과 d₂이고, $x=\frac{{\mathrm{d}}_1}{{\mathrm{d}}_2}$라고 하자. 두 축에 같은 크기의 굽힘 모멘트만 작용할 때, 두 축에 같은 크기의 굽힘응력이 발생되기 위한 $\frac{\mathrm{d}}{{\mathrm{d}}_2}$의 값은? (단, 두 축은 같은 재료이다)

구름 베어링의 정격 수명(rating life)에 대한 정의로 적절한 것은?

물체를 100 N의 힘으로 2초 동안 힘과 동일한 방향으로 10 m 이동하기 위해 필요한 동력(일률)[W]은?

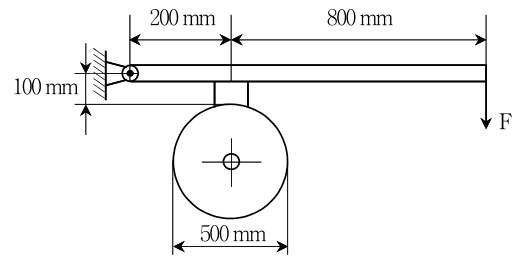

다음 그림과 같은 단식 블록 브레이크에서 제동 토크는 100 N-m이다. 브레이크 드럼이 시계 방향(cw)과 반시계 방향(ccw)으로 회전할 때, 레버 끝에 미치는 각각의 힘 F[N]는? (단, 마찰계수는 0.2이다)

cw ccw

굽힘과 비틀림을 동시에 받는 원형 축에서 굽힘 모멘트(M)와 비틀림 모멘트(T)가 각각 2배씩 증가한다면, 등가 굽힘 모멘트(equivalent bending moment, M_e)는 몇 배로 증가하는가?

두께 10 mm인 두 개의 강판을 맞대기 용접한 부위에 5,000 kg_f-mm의 굽힘 모멘트가 작용한다면, 최소한으로 요구되는 용접부의 길이[mm]는? (단, 용접부의 허용굽힘응력은 10 kg_f/mm² 이다)

미끄럼 베어링에 대한 설명으로 옳지 않은 것은?

축각이 90 °이고 각속도비가 1인 외접 원추마찰차에서 축방향 트러스트(thrust)하중을 $\mathrm{P}$라 할 때, 접촉면에 발생하는 수직력 $\mathrm{Q}$의 크기는?

원동풀리와 종동풀리의 지름이 각각 ${\mathrm{D}}_1$ mm, ${\mathrm{D}}_2$ mm일 때, 원동풀리는 N rpm으로 회전한다. 긴장측의 장력이 ${\mathrm{K}}_1$ kg_f이고, 이완측의 장력이 ${\mathrm{K}}_2$ kg_f으로 작용할 때 전달 동력[kW]은?

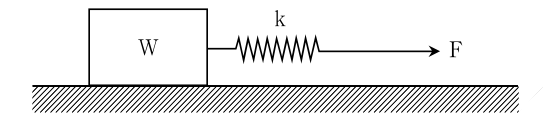

다음 그림에서 마찰계수가 0.2인 면에 물체 W를 힘 F로 끌어 당길 때 스프링의 길이가 2 cm 늘어났다. 물체의 무게[kg_f]는? (단, 스프링 상수 k ＝ 2 kg_f/cm 이다)

축 중앙에 집중하중을 받는 단순 지지보 형태의 일반 전동축에서 축의 길이가 2 m라 할 때, 최대 처짐[mm]은 얼마로 제한되는가? (단, 전동축의 최대 허용 처짐각은 $\frac{1}{1,000}$[rad]이다)
