7급 국가직 기계설계 2016년 기출문제

KS B 0052 규격에 있는 아래 용접기호의 의미로 옳은 것은?

두께는 10 [mm], 용접부의 길이가 40 [mm]인 맞대기 용접부에 인장하중 40 [kN]을 가할 때 발생하는 인장응력[MPa]은?

피치원 지름이 1000 [mm]이고, 회전수가 60 [rpm]인 풀리에 체결된 벨트의 속도[m/s]는? (단, 벨트와 풀리 사이의 미끄러짐은 없으며, 벨트의 두께는 무시한다)

인치 당 나사산의 수가 20개이고, 유효지름이 12.7 [mm]인 세줄 나사에서 나선각(리드각)을 $\lambda$ [°]라고 하면, tan$\lambda$는? (단, $\pi$는 3.0으로 한다)

비틀림 모멘트 T와 굽힘 모멘트 M ＝ 2T가 동시에 작용하고 있는 원형축의 최대전단응력은 비틀림 모멘트 T만 작용하고 있을 때에 비하여 몇 배가 되는가?

고속회전 시 미끄러짐을 방지하기 위하여 스러스트(thrust) 볼 베어링에 예압(preload)을 줄 때, 가장 적절한 예압[N]은? (단, 기본 정정격하중(basic static load rating)은 40 [kN], 운전속도는 1000 [rpm], 제한속도는 2000 [rpm]이다)

A, B 두 중실축은 각각 잇수 $Z_A=24$, $Z_B=72$인 평기어로 연결되어 동력을 전달하고 있다. 비틀림만 고려할 때, 두 축의 최소지름 $d_A,d_B$의 옳은 관계식은? (단, 축의 재질은 동일하다)

두께 1 [cm]의 강판에 펀치를 이용하여 지름 6 [cm]의 천공 작업을 한다. 둥근 봉 펀치와 다이스를 이용하여 펀칭 구멍을 뚫을 수 있는 최소펀칭력[kN]은? (단, 강판은 500 [MPa] 이상의 전단응력이 가해질 때 천공된다)

베어링 선정 시 검토 사항으로 옳지 않은 것은?

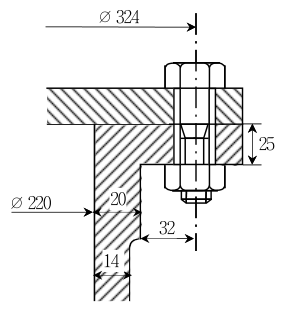

그림과 같은 압력강관에 내압이 걸리기 전, 전체 볼트에는 60 [kN]의 예하중이 걸려 있다. 여기에 내부 가압으로 인한 하중 60 [kN]이 추가로 작용할 때, 볼트에 걸리는 최대인장응력[MPa]은? (단, 하중 변화에 따른 볼트와 플랜지의 변형은 선형적이라 가정하며, 압력강관에 사용한 볼트는 총 12개, 볼트 각각의 단면적은 200 [mm²]이고, 나사의 강성계수에 대한 플랜지의 강성계수 비는 4이다)

표준시편을 인장시험하여 얻는 응력－변형률 곡선에서 알 수 있는 재료상수가 아닌 것은?

M4볼트가 인장하중 3000 [N]의 하중을 견딘다면 같은 재질의 M8볼트가 견디는 최대하중[kN]은? (단, 최대하중의 계산은 볼트의 바깥지름을 사용한다)

압축 코일스프링의 유효 감김수, 소선지름, 스프링 전체 평균지름만 각각 2배로 하면 스프링상수는 몇 배가 되는가?

한 쌍의 표준 평기어가 중심거리 360 [mm], 모듈 4 [mm]일 때, 구동기어와 피동기어의 회전속도비가 2 : 1이라면, 구동기어와 피동기어의 잇수는?

구동기어의 잇수(개) 피동기어의 잇수(개)

양끝이 단순지지되어 있는 중실축 길이의 중앙에 집중하중이 작용할 때, 축의 위험 각속도의 제곱에 대한 설명으로 옳은 것은? (단, 축의 자중에 의한 영향은 무시한다)

압축 코일스프링의 좌굴에 대한 설명으로 옳은 것은? (단, $D$는 스프링 전체 평균지름, $\delta$는 변형길이, $L_f$는 스프링 자유길이이다)

원심펌프가 동력 6 [kW], 회전수 2400 [rpm]으로 구동된다. 펌프의 회전차가 길이 500 [mm], 지름 10 [mm]인 축에 설치되었을 때, 이 축의 허용전단응력에 대한 안전계수는? (단, 허용굽힘응력은 ${\sigma }_b$ ＝ 480 [MPa]이고, 허용전단응력은 ${\tau }_a=\frac{{\sigma }_b}{2}$로 하며, $\pi$는 3.0으로 한다)

그림과 같은 단면 형상에서 x축에 대한 단면 2차 모멘트(I_xx)를 계산한 것으로 옳은 것은? (단, x축은 단면의 중심에 위치한다)

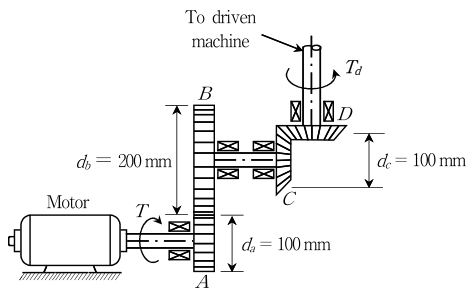

그림과 같이 4개의 기어로 구성된 기어열(gear train)이 모터의 토크를 전달하고 있다. 모터의 구동토크 T ＝ 150 [N·m]일 때, 기어열의 출력축에 작용하는 토크 T_d [N·m]는? (단, 기어 D는 기어 C와 동일한 형상을 가지고 있다)

마찰면의 수가 1개이고 평균지름이 200 [mm]인 원판 브레이크로 100 [rpm]으로 회전하고 있는 회전체를 제동하고자 한다. 축방향으로 5 [kN]을 가할 때, 발생하는 제동동력[kW]은? (단, 접촉면은 균일 마모조건이며, 원판의 마찰계수는 0.3이고, $\pi$는 3.0으로 한다)
