7급 국가직 전기기기 2009년 기출문제

유도전동기의 입력 3선 중 2선의 접속을 바꾸어 제동하는 방법은?

50 [Hz]용 변압기를 같은 크기의 전압인 60 [Hz] 전원에 연결하여 사용하는 경우 철손과 여자전류는 각각 어떻게 변하는가?

직류-직류 컨버터 회로에서 주어진 직류입력에 대해 출력의 크기를 크게 할 수도 있고 작게 할 수도 있는 회로는?

중권직류기에 대한 설명으로 옳지 않은 것은?

정격 300 [V], 1,000 [rpm] 타여자 직류전동기는 그림과 같은 단상 전파 정류회로에 의해 제어된다. 공급전압의 실효값은 314 [V], 60 [Hz]이고 제어각이 60^o 일 때, 전동기의 정격 전기자 전류는 40 [A], 전기자 저항은 0.2 [Ω], 전기자 리액턴스는 충분히 큰 값이며 전동기에 흐르는 전류는 연속이다. 이 전동기의 회전속도 [rpm]는?

(단, 역기전력 상수 k_aΦ는 0.2 [V/rpm]이고, $\sqrt{2}$는 1.4, $\sqrt{3}$은 1.7, π는 3.14로 한다)

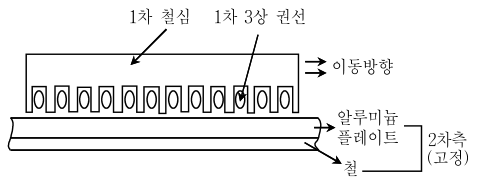

다음은 반송용 장치로 사용되는 선형 전동기이다. 어떤 종류의 전동기인가?

교류기에 대한 설명 중 옳지 않은 것은?

정격부하에서 지상역률 0.8로 운전하고 있을 때, 전압 변동률이 6.8 [%]인 변압기가 있다. 이 변압기에 역률 1의 정격부하를 걸고 운전시키는 경우, 전압 변동률 [%]은?

(단, % 저항 강하는 % 리액턴스 강하의 1/10이다)

단상변압기 2개를 사용하여 3상에서 2상으로 변환하는 방법을 스코트 결선(scott connection)이라 한다. 이때 2대의 변압기중에서 T좌 변압기의 한 연결점은 전체 권선수의 ( ㉠ )배가 되는 점을 선택해야 하고, 다른 연결점은 주좌 변압기의 ( ㉡ )배가 되는 점에 각각 연결해야 한다. ( )안에 적당한 값은?

㉠ ㉡

유도전동기에서 인가전압이 일정하고 주파수가 감소할 경우의 현상에 해당하지 않는 것은?

원통형 회전자를 갖는 3상 동기발전기의 전력 공급능력에 대한 설명으로 옳지 않은 것은?

직류발전기의 정류작용에 대한 설명으로 옳은 것은?

정격출력 20 [kW], 전기자 권선 저항 0.08 [Ω], 직권계자권선 저항 0.02 [Ω], 분권계자권선 저항 200 [Ω]인 직류 외분권 가동 복권발전기가 있다. 정격출력에서 운전할 때, 단자전압이 500 [V]인 경우 유도 기전력 [V]은? (단, 브러시의 접촉저항에 의한 전압강하는 1.0 [V], 전기자 반작용에 의한 전압강하는 0.75 [V]이다)

동기발전기의 돌발 단락 전류를 주로 제한하는 것은?

동기전동기에 대한 설명 중 옳지 않은 것은?

초퍼(chopper)를 이용하여 타여자 직류전동기의 속도제어를 하고자 한다. 초퍼 전원 전압을 DC 100 [V]로 하고, 초퍼 시비율(duty ratio)이 0.5일 때, 전동기의 속도 [rpm]는?

(단, 전기자 저항 R_a ＝ 0.5 [Ω], 전동기 상수 k_aΦ ＝ 0.1 [V/rpm] 이며, 전기자 평균전류 I_a ＝ 10 [A]로서 연속적으로 흐른다)

정격출력 10 [kVA], 정격전압에 대한 철손 60 [W], 정격전류에 대한 동손 40 [W]인 단상변압기를 정격전압에서 역률 0.8, 전부하에서 사용하는 경우의 효율 [％]은?

단자전압 500 [V], 전기자전류 50 [A]일 때, 1,200 [rpm]의 속도로 회전하는 직류직권전동기가 있다. 같은 부하토크에서 공급전압을 400 [V]로 낮출 경우 회전속도 [rpm]는? (단, 전기자반작용은 무시하며, 전기자권선저항과 계자권선저항의 합은 2 [Ω]이다)

3상 4극 50 [Hz] 권선형 유도전동기의 전부하에서 슬립이 4 [%]이다. 전부하 토크를 내고 1,200 [rpm]으로 회전시키려면 2차 회로에 필요한 저항 [Ω]의 크기는?

(단, 2차회로는 성형으로 접속하고 각 상의 저항은 0.35 [Ω]이다)

3상 4극 60 [Hz] 유도전동기가 1,746 [rpm]으로 전부하 운전 중 2차 동손이 750 [W]이다. 이때의 토크 [N·m]는?
