7급 국가직 회로이론 2007년 기출문제

시행 2007-08-09 · 책형 공 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2007 7급 국가직 전과목

크래머(Cramer)의 법칙으로 구한

V_{1} [V]

의 값은?

회로이론

① $V_{1} = \frac{0 1 - 1 \frac{3}{2}}{2 \frac{1}{4} - 1 - 1 \frac{3}{2}}$
② $V_{1} = \frac{0 - 1 - 1 \frac{3}{2}}{2 \frac{1}{4} - 1 - 1 \frac{3}{2}}$
③ $V_{1} = \frac{0 1 - 1 3}{6 - 1 - 1 3}$
④ $V_{1} = \frac{0 - 1 - 1 3}{6 - 1 - 1 3}$

정답 보기

정답 ① · 해설 보기

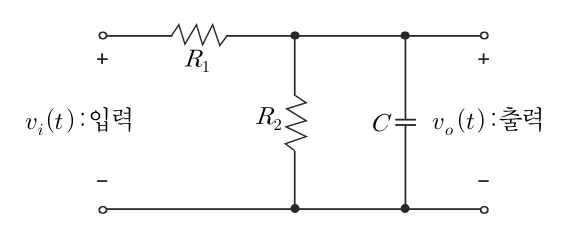

아래 회로에 대한 설명으로 옳지 않은 것은?

(단,

C, R_{1,} R_{2}

의 값은 유한하다)

회로이론

①이 회로의 전달함수는 $(\frac{R _{2}}{s C R _{1} R _{2} + R _{1} + R _{2}})$ 이다.
②이 회로에 $1 [V]$ DC 입력이 인가되면 정상상태에서의 출력 값은 $1 [V]$ 이다.
③이 회로의 시정수는 $(\frac{R _{1} R _{2}}{R _{1} + R _{2}}) C$ 이다.
④이 회로는 저역통과필터(low pass filter)이다.

정답 보기

정답 ② · 해설 보기

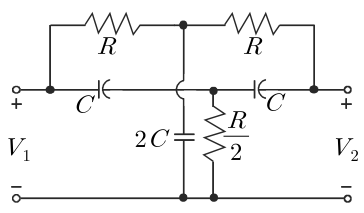

주어진 회로에서 전달함수

H (s) = \frac{V _{2} ( s )}{V _{1} ( s )}

의 filter 특성은?

회로이론

①저역 통과 필터 (LPF)
②고역 통과 필터 (HPF)
③대역 통과 필터 (BPF)
④대역 저지 필터 (BRF)

정답 보기

정답 ④ · 해설 보기

아래 회로의

h

－파라미터 값을

h_{11}

h_{12}

h_{21}

h_{22}

의 순서로 바르게 나열한 것은?

회로이론

①10, 1, －1, 5
②10, 1, －1, 0.2
③10, －1, 1, 5
④10, －1, 1, 0.2

정답 보기

정답 ② · 해설 보기

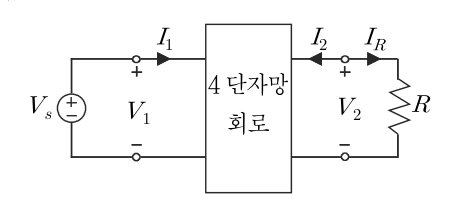

아래 그림과 같은 시불변 선형 4단자망 회로에서

z

－파라미터

z_{11} = 20 [Ω]

z_{12} = z_{21} = 15 [Ω]

z_{22} = 25 [Ω]

이 주어지고, 입력

V_{s}

에

25 [V]

를 인가하였더니 전류

I_{1}

이

2 [A]

로 측정되었다. 저항

R [Ω]

의 값은?

회로이론

①5
②10
③15
④20

정답 보기

정답 ① · 해설 보기

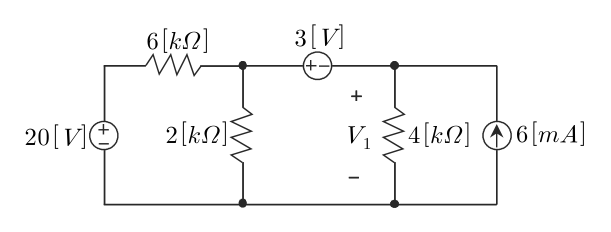

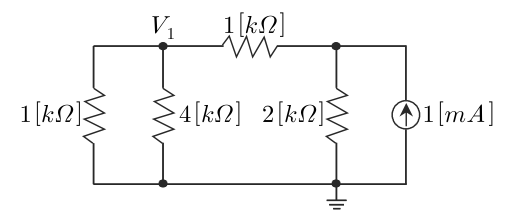

아래 회로에서 전압

V_{1} [V]

의 값은?

회로이론

① $8$
② $- 8$
③ $6$
④ $- 6$

정답 보기

정답 ① · 해설 보기

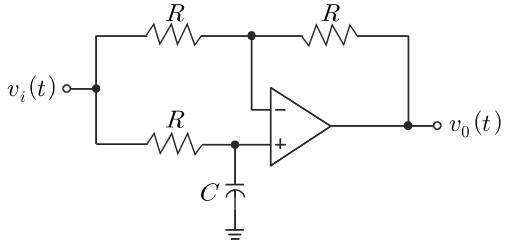

아래 회로의 전달함수는

(\frac{1 - s C R}{1 + s C R})

이다.

입력 신호를

v_{i} (t) =

cos (1 0^{4} π t) [V]

로 인가하였을 때, 출력신호가

v_{0} (t) =

sin (1 0^{4} π t) [V]

로 나타나기 위한 커패시터

C [nF]

의 값은?

(단, 사용된 OP AMP는 이상적인 것으로 간주하며,

R = 10 [k Ω]

이다)

회로이론

① $\frac{1}{π}$
② $\frac{10}{π}$
③ $\frac{1000}{π}$
④ $\frac{10000}{π}$

정답 보기

정답 ② · 해설 보기

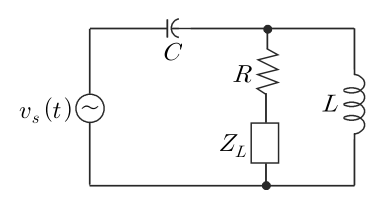

아래 회로에서

v_{s} (t) = 10 cos 3 t [V]

C = \frac{1}{9} [F]

L = 2 [H]

R = 3 [Ω]

일 때, 부하

Z_{L}

에서 소비되는 평균 유효전력이 최대가 되는 부하는?

회로이론

정답 보기

정답 ① · 해설 보기

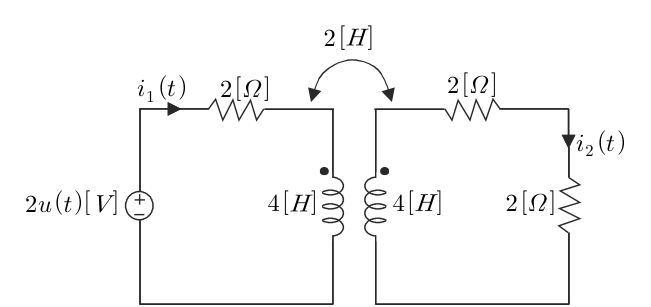

아래 그림에서

i_{2} (t)

의 라플라스 변환

I_{2} (s)

는?

회로이론

① $\frac{1}{4 s ^{2} + 4 s + 1}$
② $\frac{2}{4 s ^{2} + 4 s + 1}$
③ $\frac{2}{3 s ^{2} + 6 s + 2}$
④ $\frac{1}{3 s ^{2} + 6 s + 2}$

정답 보기

정답 ④ · 해설 보기

10.

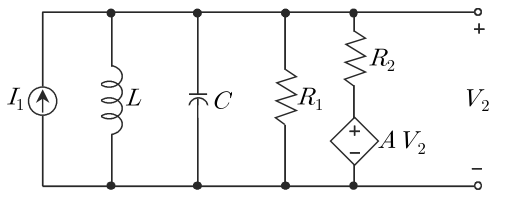

아래 그림에서 입력

I_{1}

에 대한 출력

V_{2}

의 전달함수가 안정되기 위한

A

의 최대 범위는?

(단,

R_{1} = 0.5 [Ω]

R_{2} = 1 [Ω]

L = 0.5 [H]

C = 1 [F]

이고,

A

는

0

보다 크다)

회로이론

① $0 < A < 1$
② $0 < A < 2$
③ $0 < A < 3$
④ $0 < A < 4$

정답 보기

정답 ③ · 해설 보기

11.

아래 그림에서 선형회로의

A, B

단자에

4 [k Ω]

의 저항을 연결했을 때 전압

V_{A B}

가

8 [V]

이고,

1 [k Ω]

을 연결했을 때 전압

V_{A B}

가

4 [V]

라고 하자.

A, B

단자에

10 [k Ω]

의 저항을 연결할 경우의 전압

V_{A B} [V]

의 값 은?

회로이론

① $10$
② $20$
③ $30$
④ $40$

정답 보기

정답 ① · 해설 보기

12.

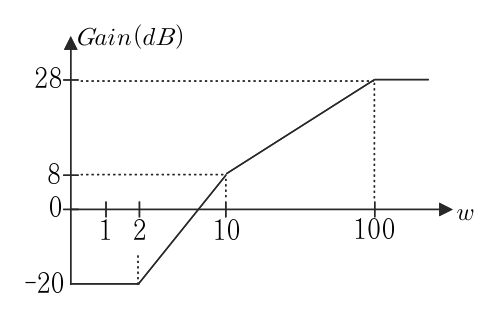

아래 그림은 어떤 회로의 전달함수를 근사적으로 표현한 보드선도(Bode plot)이다. 이 회로의 전달함수는?

(단,

lo g 2 = 0.3010

lo g 3 = 0.4771

lo g 5 = 0.6990

이다)

회로이론

① $H (s) = \frac{50 ( s + 2 ) ^{2}}{( s + 10 ) ( s + 100 )}$
② $H (s) = \frac{25 ( s + 2 ) ^{2}}{( s + 10 ) ( s + 100 )}$
③ $H (s) = \frac{50 ( s + 2 )}{( s + 10 ) ( s + 100 )}$
④ $H (s) = \frac{( s + 10 ) ( s + 100 )}{5000 ( s + 2 ) ^{2}}$

정답 보기

정답 ② · 해설 보기

13.

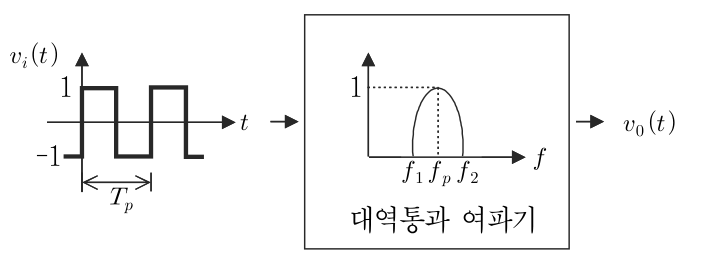

아래 그림과 같이, 크기가

1 [V]

이고 주기가

T_{p}

인 구형파를 중심 주파수가

f_{p} (= 1/ T_{p})

이고 전달함수의 크기가 1인 대역통과 여파기의 입력신호로 인가할 때 여파기의 출력 파형은?

(단,

\frac{f _{p}}{2} < f_{1} < f_{p} < f_{2} < 2 f_{p}

로 가정한다)

회로이론

정답 보기

정답 ③ · 해설 보기

14.

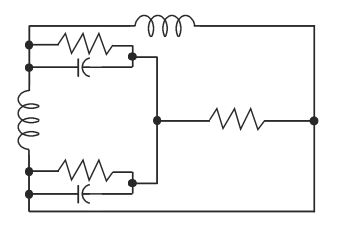

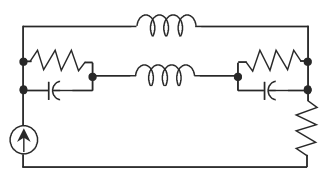

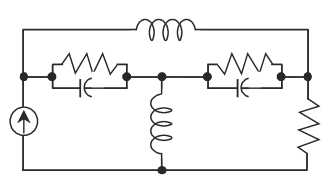

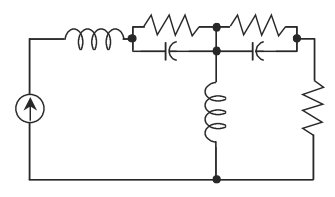

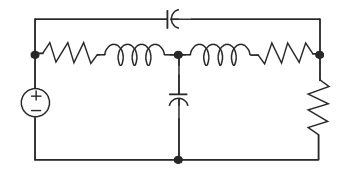

아래 회로의 쌍대회로(Dual Circuit)는?

회로이론

정답 보기

정답 ③ · 해설 보기

15.

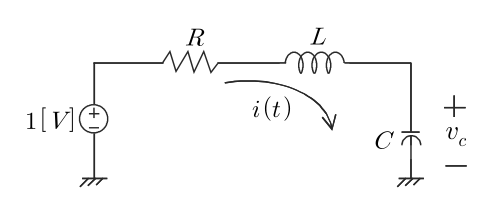

아래의 RLC직렬회로에

1 [V]

D C

입력이 인가되었다. 전류

i (t)

의 파형은? (단,

R = 10 [Ω]

C = 10 [μ F]

L = 1 [mH]

이고, 인덕터의 초기전류는

0 [A]

이고, 커패시터의 초기전압은

0 [V]

이다)

회로이론

정답 보기

정답 ③ · 해설 보기

16.

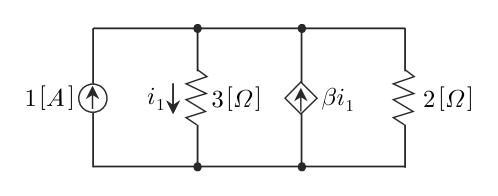

아래 그림과 같은 회로에서

1 \leq β \leq 2

일 때,

3 [Ω]

저항에 흐르는 전류

i_{1} [A]

의 최대값은?

회로이론

① $\frac{2}{3}$
② $2$
③ $3$
④ $\frac{1}{2}$

정답 보기

정답 ② · 해설 보기

17.

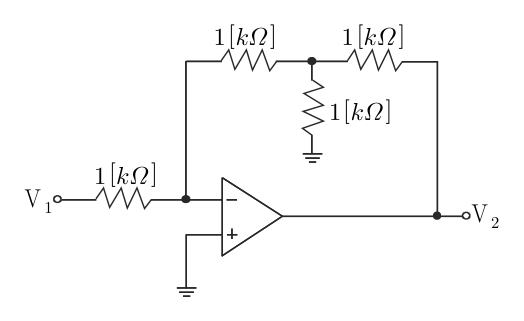

아래 그림에서

\frac{V _{2}}{V _{1}}

의 값은?

(단, OP AMP는 이상적이라고 가정한다)

회로이론

①2
②－2
③3
④－3

정답 보기

정답 ④ · 해설 보기

18.

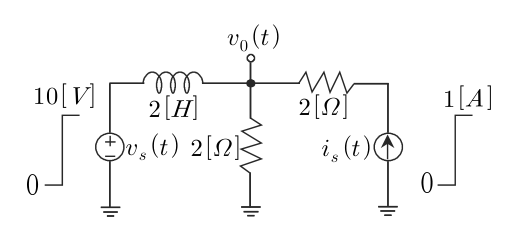

아래 그림에서

v_{0} (t)

를 표현한 수식은?

(단,

v_{s} (t) = 10 u (t) [V]

i_{s} (t) = u (t) [A]

이다)

회로이론

① $(10 + 8 e^{- t}) u (t)$
② $(1 - e^{- t}) u (t)$
③ $(1 + e^{- t}) u (t)$
④ $(10 - 8 e^{- t}) u (t)$

정답 보기

정답 ④ · 해설 보기

19.

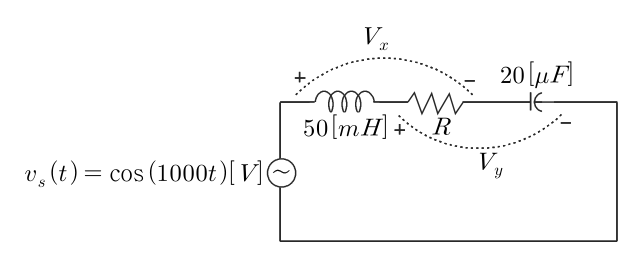

아래 회로가 정상상태에 있을 경우, 이 회로에 대한 설명으로 옳은 것은?

회로이론

① $R = 0 [Ω]$ 일 때, $V_{x}$ 과 $V_{y}$ 의 위상은 $π /2$ 만큼 차이가 난다.
② $R = 50 [Ω]$ 일 때, $V_{x}$ 과 $V_{y}$ 의 위상은 $π /2$ 만큼 차이가 난다.
③ $R = \infty [Ω]$ 일 때, $V_{x}$ 과 $V_{y}$ 의 위상은 $π /2$ 만큼 차이가 난다.
④ $R$ 값에 관계없이 $V_{x}$ 과 $V_{y}$ 의 위상차는 일정하다.

정답 보기

정답 ② · 해설 보기

20.

다음 설명 중 옳지 않은 것은?

회로이론

①라플라스 변환은 선형변환이다.
②안정하고 선형인 회로에서 전달함수를 구하기 위해서는 초기조건이 필요하다.
③4단자망 수동 RLC회로의 임피던스 행렬은 대칭적이다.
④정현파 정상상태에서 시불변 선형회로의 입력신호 주파수와 출력신호 주파수는 동일하다.

정답 보기

정답 ② · 해설 보기
