회로해석에 대한 설명으로 옳지 않은 것은?

회로이론

①중첩의 원리는 모든 회로에서 적용된다.
②한 회로에서 테브난 등가회로의 등가저항은 노튼 등가회로의 등가저항과 같다.
③한 회로 내의 임의의 마디에서 나가는 전류의 합은 그 마디로 들어오는 전류의 합과 같다.
④한 회로에서 부하저항이 그 회로의 테브난 등가저항과 같을 때, 부하저항에 최대전력이 전달된다.

정답 보기

정답 ① · 해설 보기

연산증폭기 회로에 대한 설명으로 옳지 않은 것은?

회로이론

①이상적인 연산증폭기는 입력저항이 무한대이고 출력저항은 0이다.
②이상적인 연산증폭기에서 2개의 입력단자에 각각 흐르는 전류는 0이다.
③연산증폭기 회로에서 출력단자와 반전단자를 연결하면 전압추종기(voltage follower)로 동작한다.
④연산증폭기 회로에서 저항을 사용하여 출력단자와 비반전단자에 연결하는 것을 부궤환(negative feedback)이라 한다.

정답 보기

정답 ④ · 해설 보기

회로의 전달함수가

H (s) = \frac{s + 4}{( s + 1 ) ( s + 2 ) ^{2}}

이고, 이 회로에 입력

v_{i} (t) = (1 + 3 e^{- 2 t}) u (t)

를 인가할 때, 정상상태(

t \to \infty

)에서 출력전압[V]은? (단,

u (t)

는 단위 계단함수이다)

회로이론

①0
②1
③2
④ $\infty$

정답 보기

정답 ② · 해설 보기

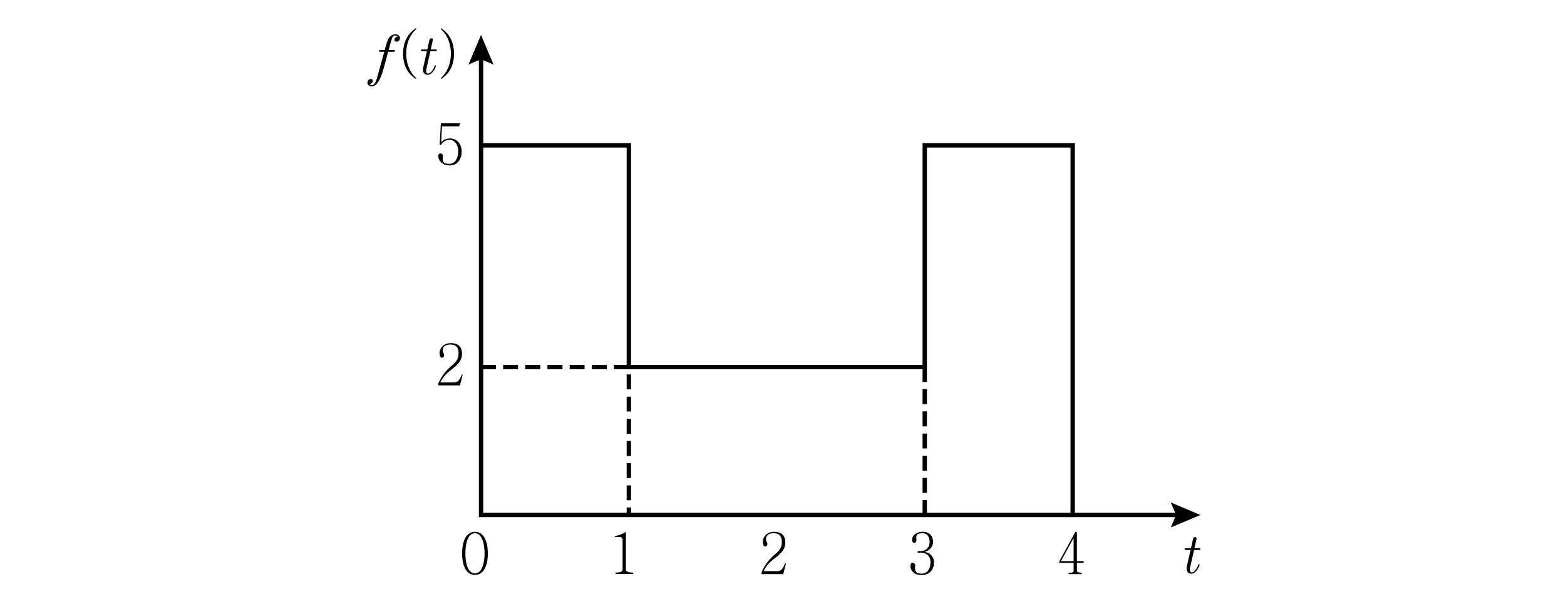

다음 함수

f (t)

에 대한 라플라스 변환 F(

s

)는?

회로이론

① $\frac{1}{s} (5 - 3 e^{- s} + 3 e^{- 3 s} - 5 e^{- 4 s})$
② $\frac{1}{s} (5 - 2 e^{- s} + 2 e^{- 3 s} - 5 e^{- 4 s})$
③ $\frac{1}{s} (5 + 2 e^{- s} - 2 e^{- 3 s} - 5 e^{- 4 s})$
④ $\frac{1}{s} (5 + 3 e^{- s} - 3 e^{- 3 s} - 5 e^{- 4 s})$

정답 보기

정답 ① · 해설 보기

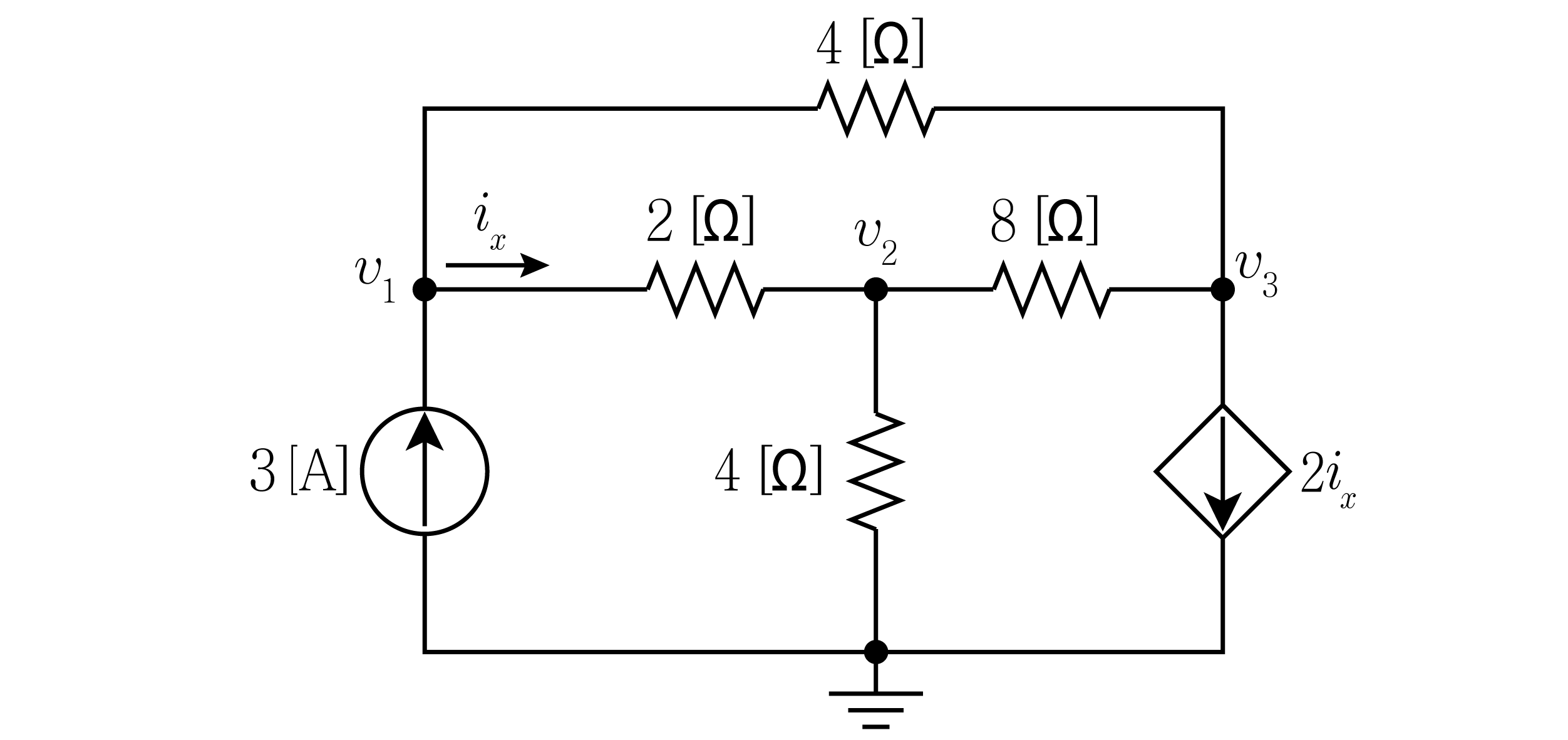

다음 회로에서 전압 (

v_{1} - v_{2}

) [V]는?

회로이론

①1.2
②2.4
③3.6
④4.8

정답 보기

정답 ② · 해설 보기

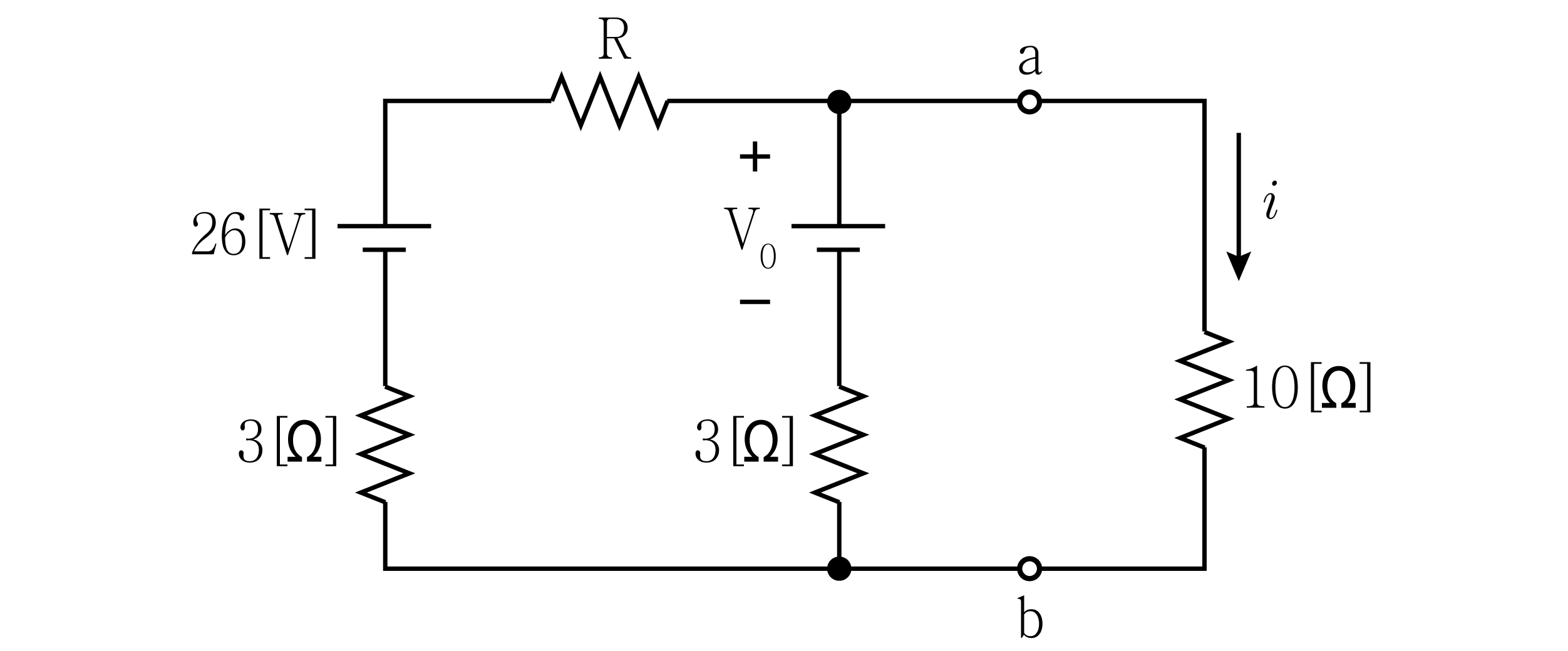

다음 회로의 단자 a와 b에서 바라본 테브난 등가회로의 등가저항은 2 [

Ω

]이다. 부하전류가

i

＝ 2 [A]일 때, 저항 R [

Ω

]와 전압

V_{0}

[V]는?

R [

Ω

]

V_{0}

[V]

회로이론

①3 13
②3 23
③6 13
④6 23

정답 보기

정답 ② · 해설 보기

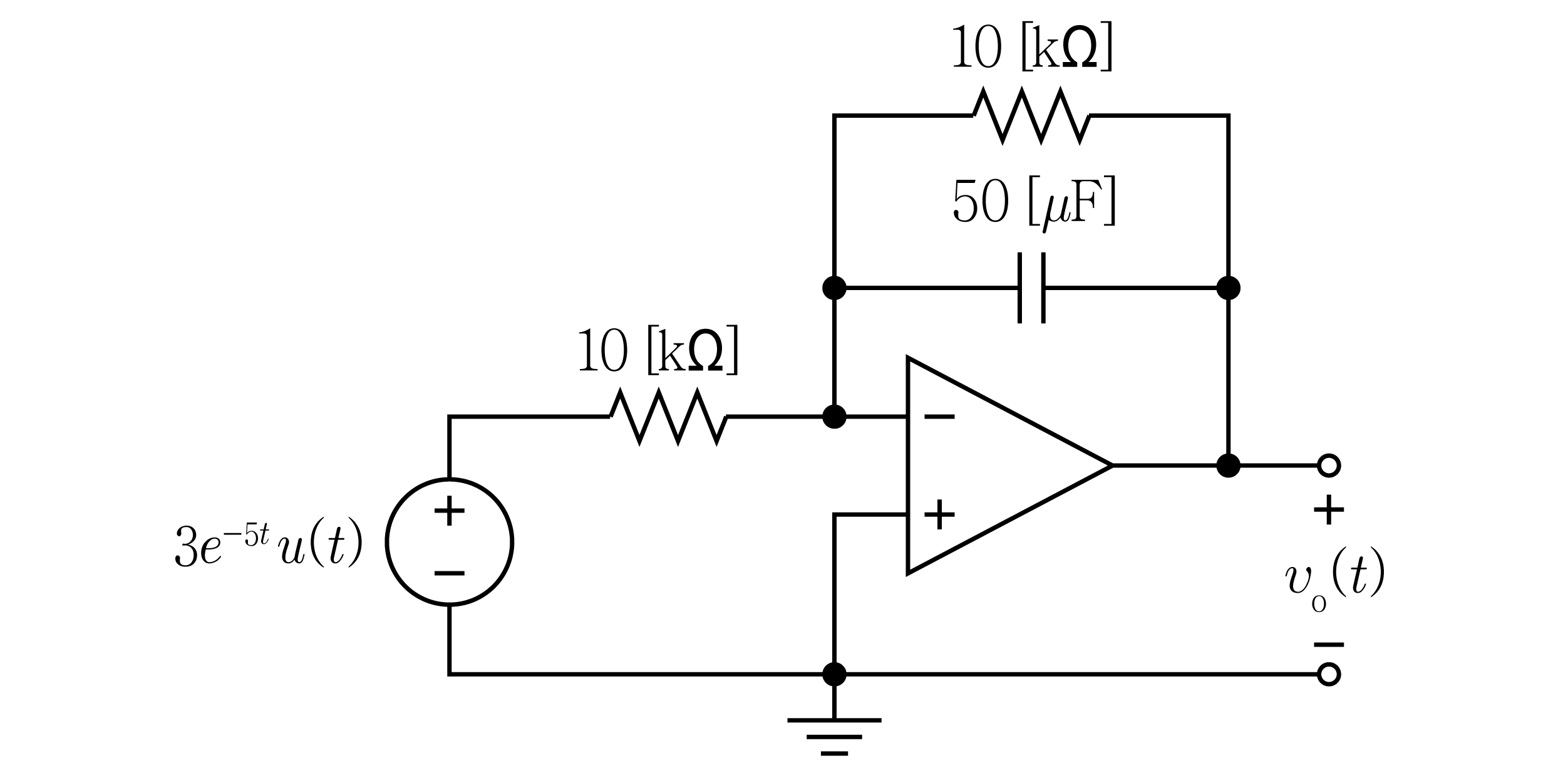

다음 이상적인 연산증폭기 회로에서 출력전압

v_{o} (t)

[V]는? (단,

u (t)

는 단위 계단함수이다)

회로이론

① $(e^{- 5 t} - e^{- 2 t}) u (t)$
② $(e^{- 5 t} - e^{- 6 t}) u (t)$
③ $2 (e^{- 5 t} - e^{- 2 t}) u (t)$
④ $2 (e^{- 5 t} - e^{- 4 t}) u (t)$

정답 보기

정답 ③ · 해설 보기

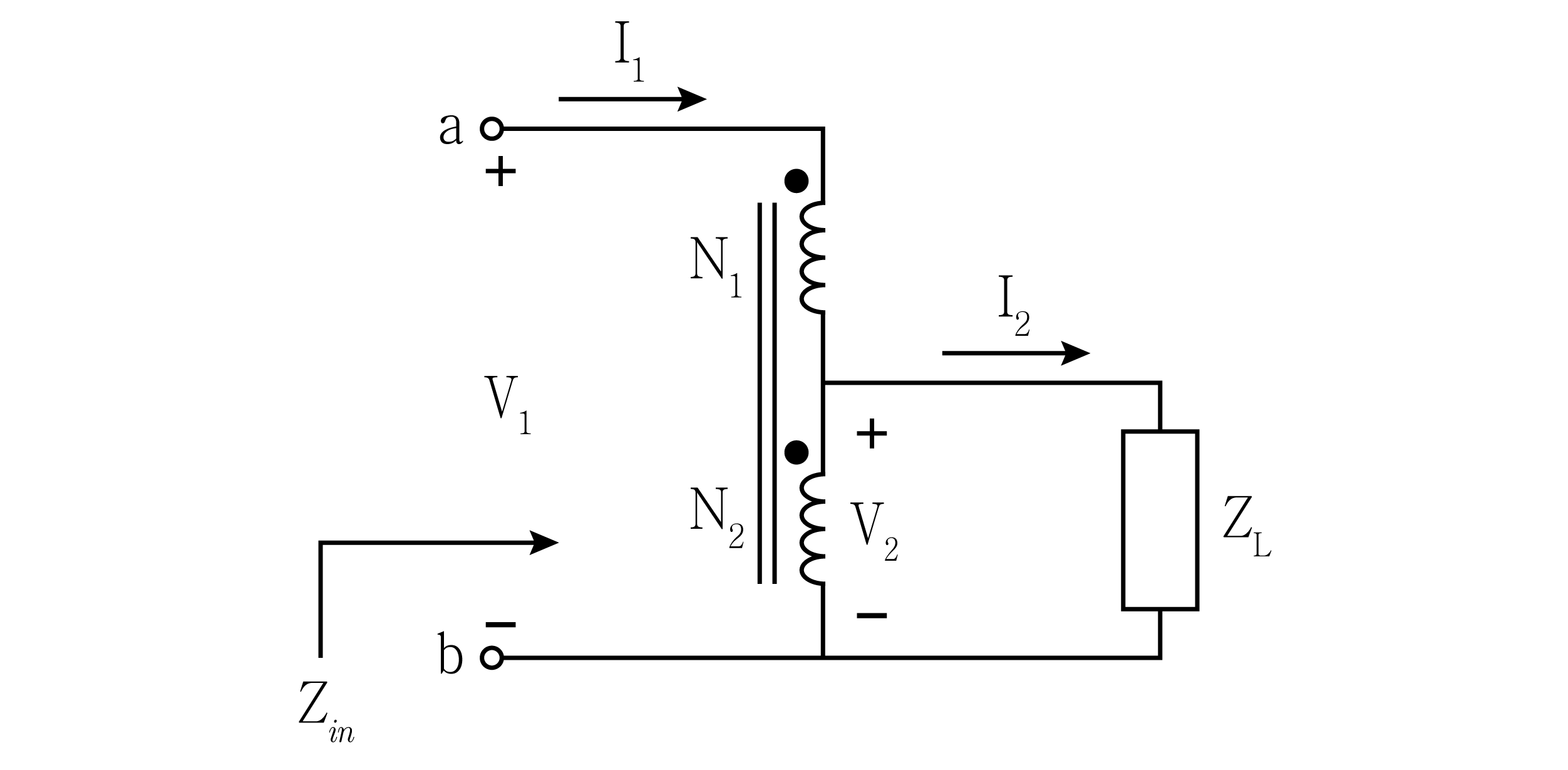

다음 이상적인 단권변압기의 단자 a와 b에서 바라본 임피던스

Z_{in}

은? (단,

N_{1} + N_{2}

는 1차측 권선수,

N_{2}

는 2차측 권선수이다)

회로이론

① $(\frac{N _{1} + N _{2}}{N _{1}}) Z_{L}$
② $(\frac{N _{1} + N _{2}}{N _{1}})^{2} Z_{L}$
③ $(\frac{N _{1} + N _{2}}{N _{2}}) Z_{L}$
④ $(\frac{N _{1} + N _{2}}{N _{2}})^{2} Z_{L}$

정답 보기

정답 ④ · 해설 보기

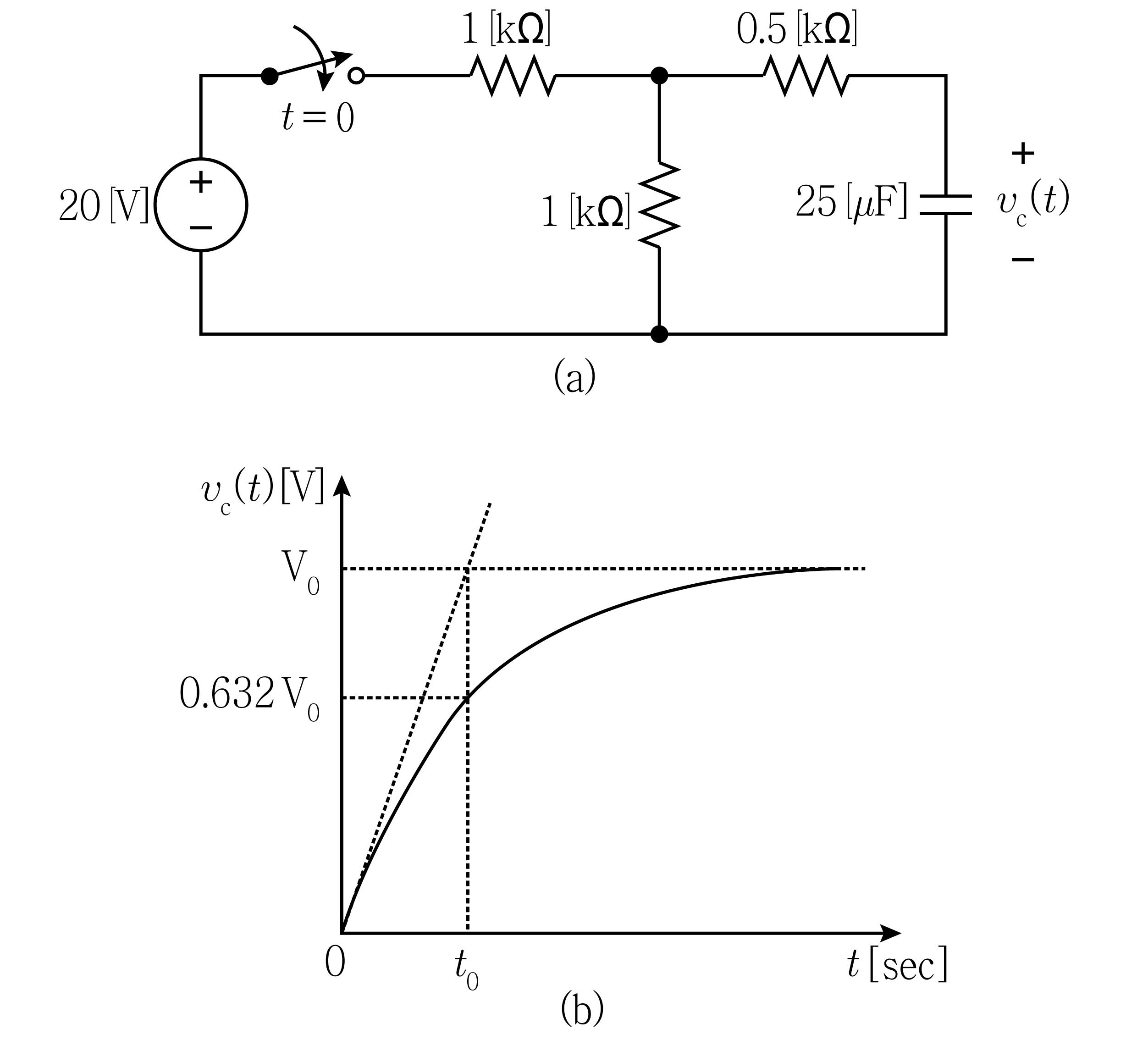

다음 그림 (a)의 회로는

t < 0

에서 정상상태에 도달하였다.

t = 0

인 순간에 스위치가 닫힐 때, 그림 (b)에서

V_{0}

[V]와

t_{0}

[sec]는? (단,

V_{0}

는

t \to \infty

에서 커패시터 양단의 전압이고,

t_{0}

는 커패시터 양단의 전압이

V_{0}

의 약 63.2 [%]에 도달하는 시간이다)

V_{0}

[V]

t_{0}

[sec]

회로이론

①10 0.025
②10 0.05
③20 0.025
④20 0.05

정답 보기

정답 ① · 해설 보기

10.

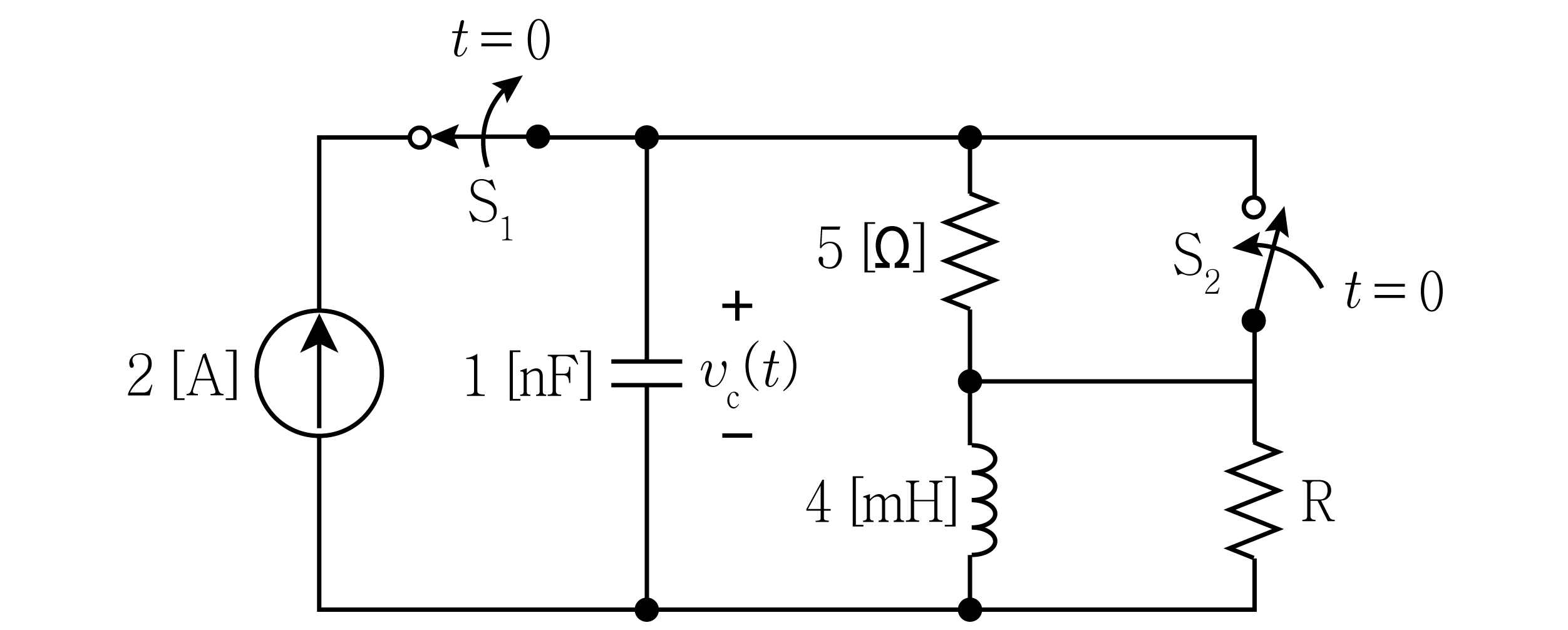

다음 회로는

t < 0

에서 정상상태에 도달하였다.

t = 0

인 순간에 스위치

S_{1}

은 열리고 스위치

S_{2}

는 닫힐 때,

t = 0

에서 커패시터 양단의 전압

v_{c} (0)

[V]와

t > 0

에서 전압

v_{c} (t)

의 응답이 임계감쇠(critically damped)가 발생하도록 하는 저항 R [

Ω

]는?

v_{c} (0)

[V] R [

Ω

]

회로이론

①5 1,000
②5 2,000
③10 1,000
④10 2,000

정답 보기

정답 ③ · 해설 보기

11.

4단자망 회로에 대한 설명으로 옳지 않은 것은?

회로이론

①임피던스 파라미터는 입출력 단자전압(V₁, V₂)을 입출력 단자전류(I₁, I₂)로 표시하기 위한 매개변수이다.
②전원과 증폭기가 없고 저항 소자만으로 구성된 4단자망 회로에서 임피던스 파라미터 중 $z_{12}$ 는 $z_{21}$ 과 같다.
③어드미턴스 파라미터 중 $y_{11}$ 은 입력 단자에 전류원을 연결하고 출력 단자는 단락하여 구한다.
④어드미턴스 파라미터 중 $y_{11}$ 은 임피던스 파라미터 중 $z_{11}$ 의 역수이다.

정답 보기

정답 ④ · 해설 보기

12.

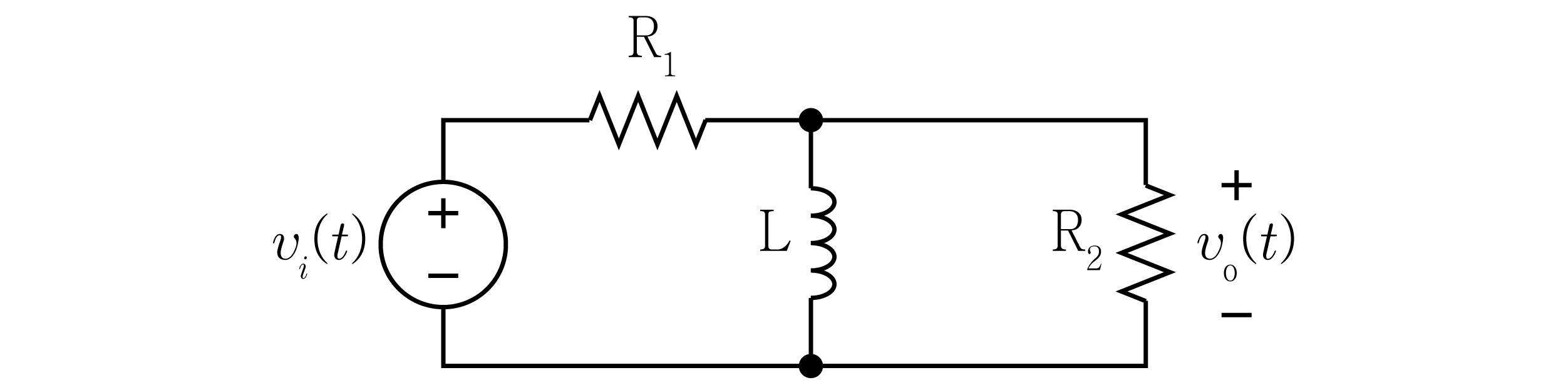

다음 회로에서 전달함수가 나타내는 필터의 종류와 차단주파수(cutoff frequency)

ω_{c}

[rad/sec]는?

필터

ω_{c}

[rad/sec]

회로이론

①고역통과필터 $\frac{R _{1} R _{2}}{( R _{1} + R _{2} ) L}$
②저역통과필터 $\frac{R _{1} R _{2}}{( R _{1} + R _{2} ) L}$
③고역통과필터 $\frac{R _{1} R _{2} L}{( R _{1} + R _{2} )}$
④저역통과필터 $\frac{R _{1} R _{2} L}{( R _{1} + R _{2} )}$

정답 보기

정답 ① · 해설 보기

13.

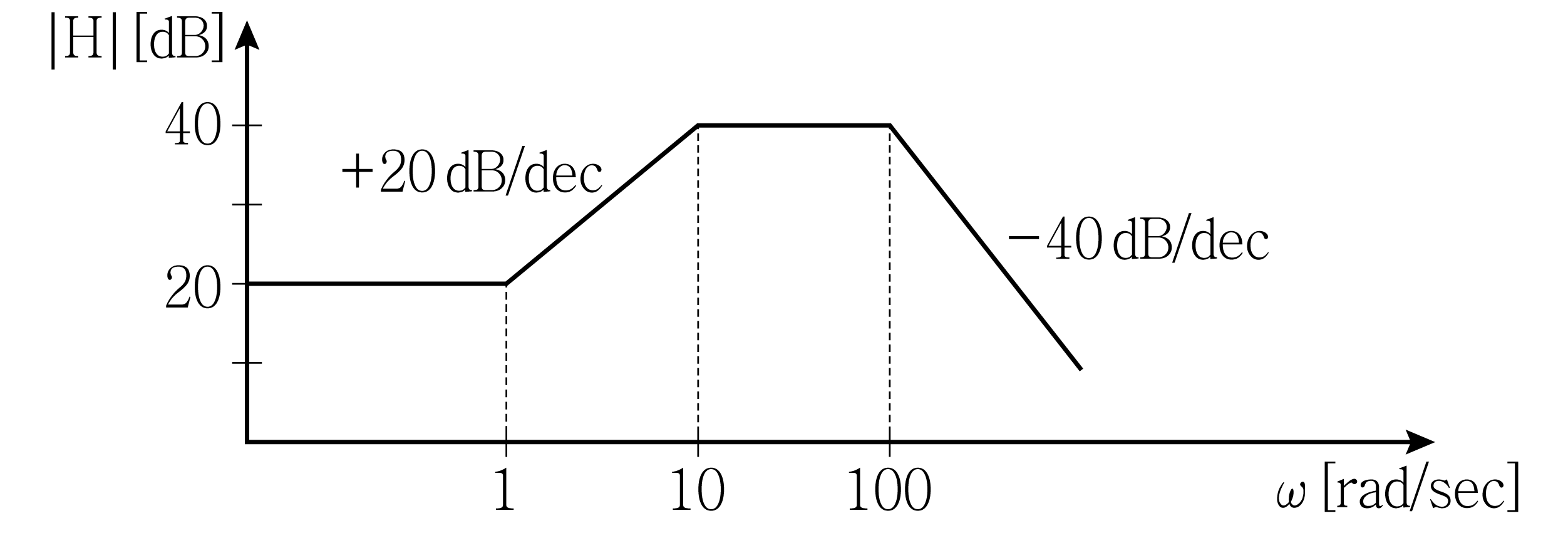

다음 보드선도(Bode plot)와 같이 표현될 수 있는 전달함수 H(s)는?

회로이론

① $\frac{1 0 ^{2} ( s + 10 )}{( s + 1 ) ( s + 100 )}$
② $\frac{1 0 ^{4} ( s + 1 )}{( s + 10 ) ( s + 100 )}$
③ $\frac{1 0 ^{4} ( s + 1 )}{( s + 10 ) ( s + 100 ) ^{2}}$
④ $\frac{1 0 ^{6} ( s + 1 )}{( s + 10 ) ( s + 100 ) ^{2}}$

정답 보기

정답 ④ · 해설 보기

14.

평형

Δ

결선으로 연결된 3상부하의 소비전력이 5.4 [kW], 지상 역률은 0.9이다. 이 3상회로의 선간전압이 400 [V]일 때, 선전류[A]는? (단, 전류와 전압은 실횻값을 나타낸다)

회로이론

① $32$
② $33$
③ $52$
④ $53$

정답 보기

정답 ④ · 해설 보기

15.

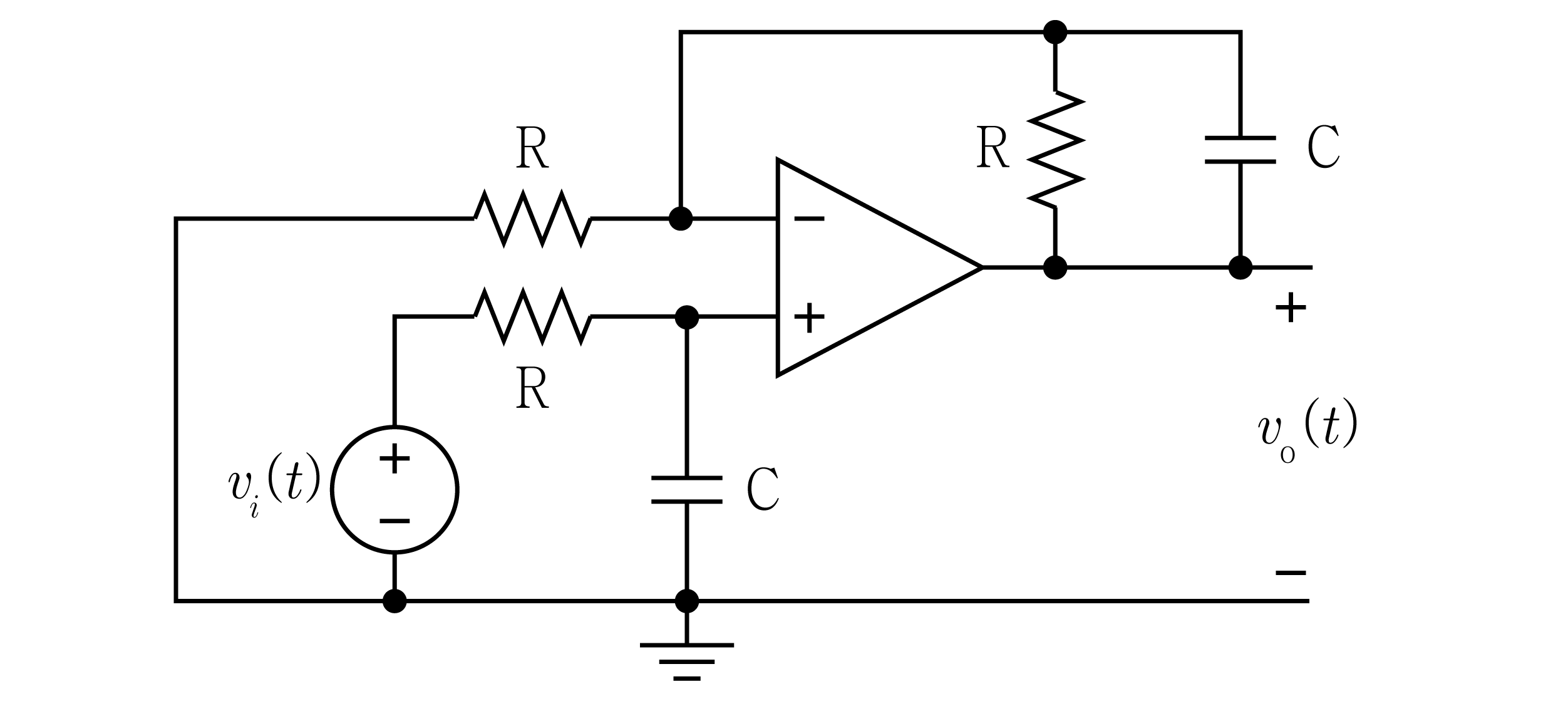

다음 이상적인 연산증폭기 회로의 전달함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

는?

회로이론

① $\frac{2 + s C R}{1 + s C R}$
② $\frac{2 + s C R}{( 1 + s C R ) ^{2}}$
③ $\frac{1 + s C R}{2 + s C R}$
④ $\frac{( 1 + s C R ) ^{2}}{2 + s C R}$

정답 보기

정답 ② · 해설 보기

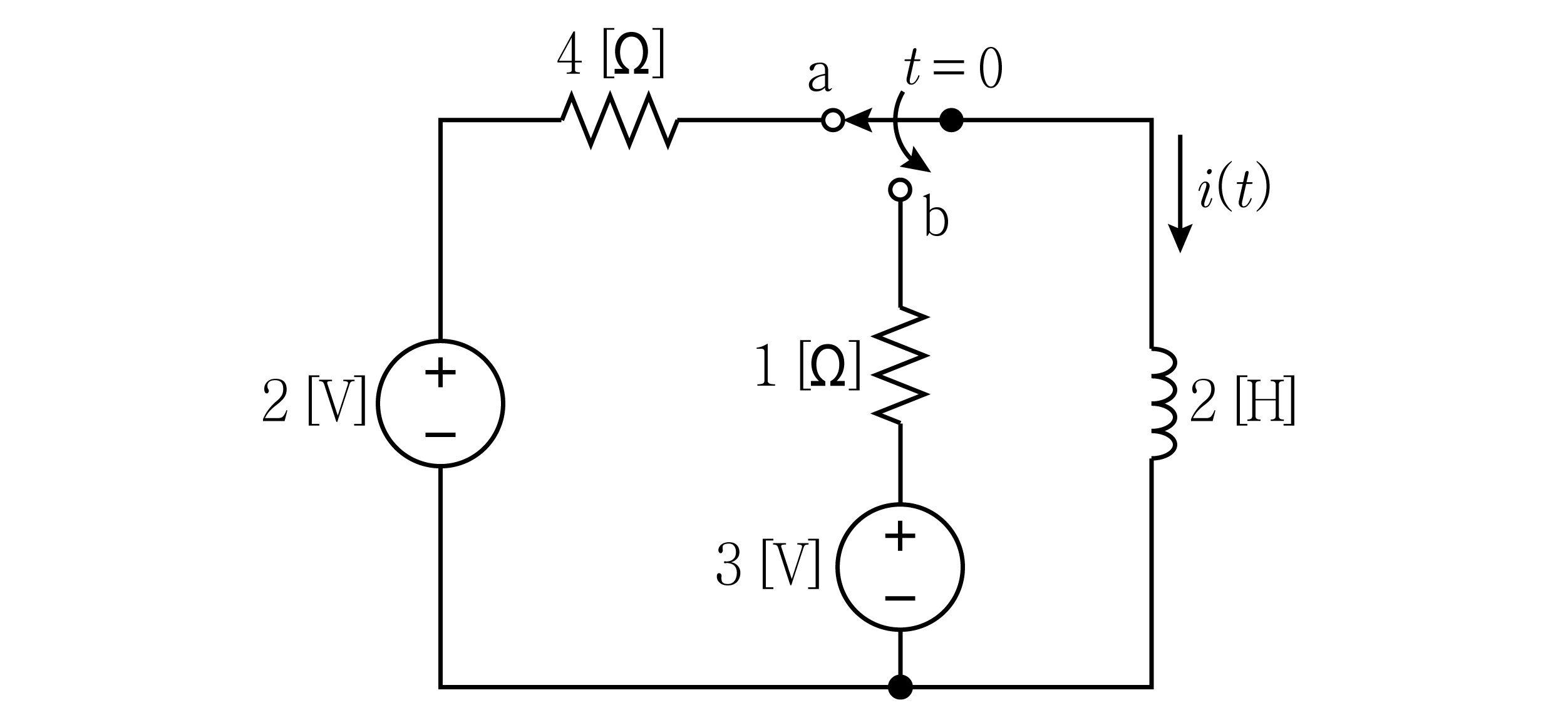

16.

다음 회로는

t < 0

에서 정상상태에 도달하였다.

t = 0

인 순간에 스위치가 단자 a에서 b로 연결될 때,

t > 0

에서 전류

i (t)

[A]는?

회로이론

① $3 - 3 e^{- \frac{1}{2} t}$
② $3 - 3 e^{- 2 t}$
③ $3 - 2.5 e^{- \frac{1}{2} t}$
④ $3 - 2.5 e^{- 2 t}$

정답 보기

정답 ③ · 해설 보기

17.

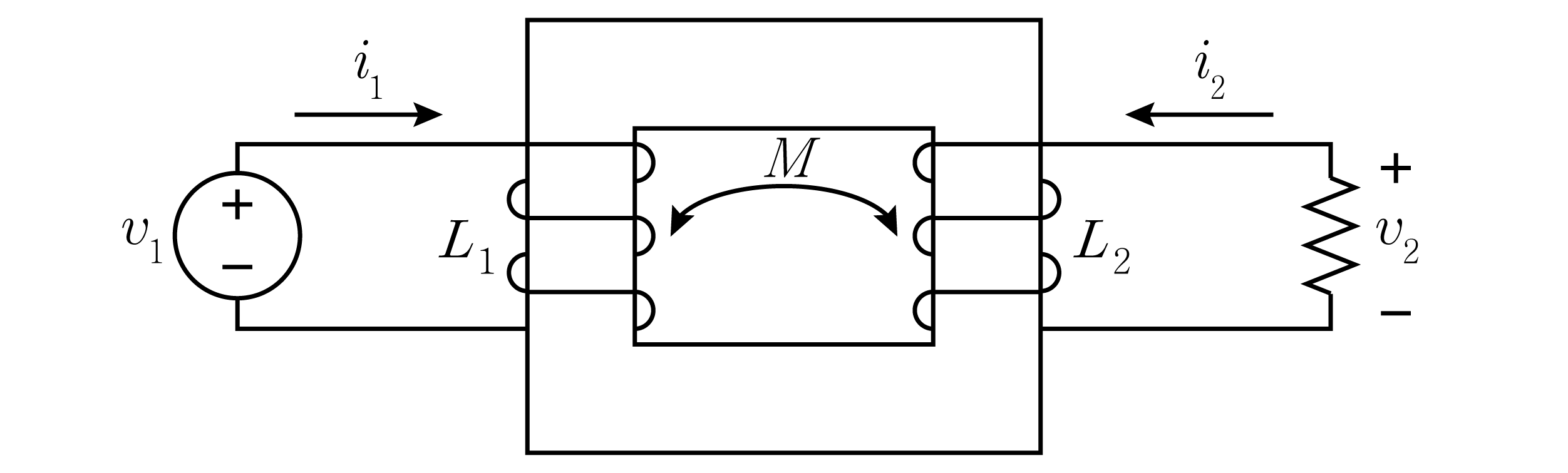

다음 회로에서 이상적인 변압기에 축적되는 에너지[J]는? (단, 변압기의 초기 에너지는 0이고,

L_{1}

과

L_{2}

는 자기 인덕턴스이며

M

은 상호 인덕턴스이다)

회로이론

① $\frac{1}{2} L_{1} i_{1}^{2} + \frac{1}{2} L_{2} i_{2}^{2} - M i_{1} i_{2}$
② $\frac{1}{2} L_{1} i_{1}^{2} + \frac{1}{2} L_{2} i_{2}^{2} + M i_{1} i_{2}$
③ $L_{1} i_{1}^{2} + L_{2} i_{2}^{2} - 2 M i_{1} i_{2}$
④ $L_{1} i_{1}^{2} + L_{2} i_{2}^{2} + 2 M i_{1} i_{2}$

정답 보기

정답 ② · 해설 보기

18.

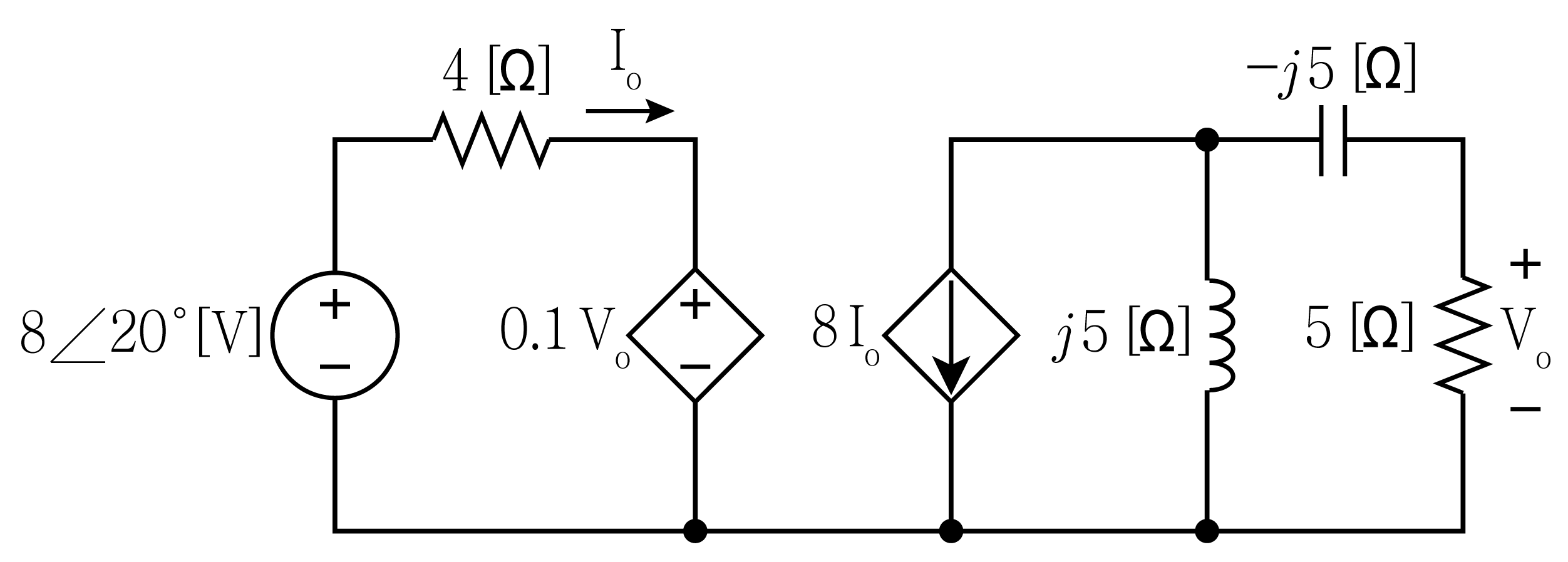

다음 회로의 저항 5 [

Ω

]에서 소비되는 평균전력[W]은? (단, 전류와 전압은 실횻값을 나타낸다)

회로이론

①320
②640
③960
④1,280

정답 보기

정답 ② · 해설 보기

19.

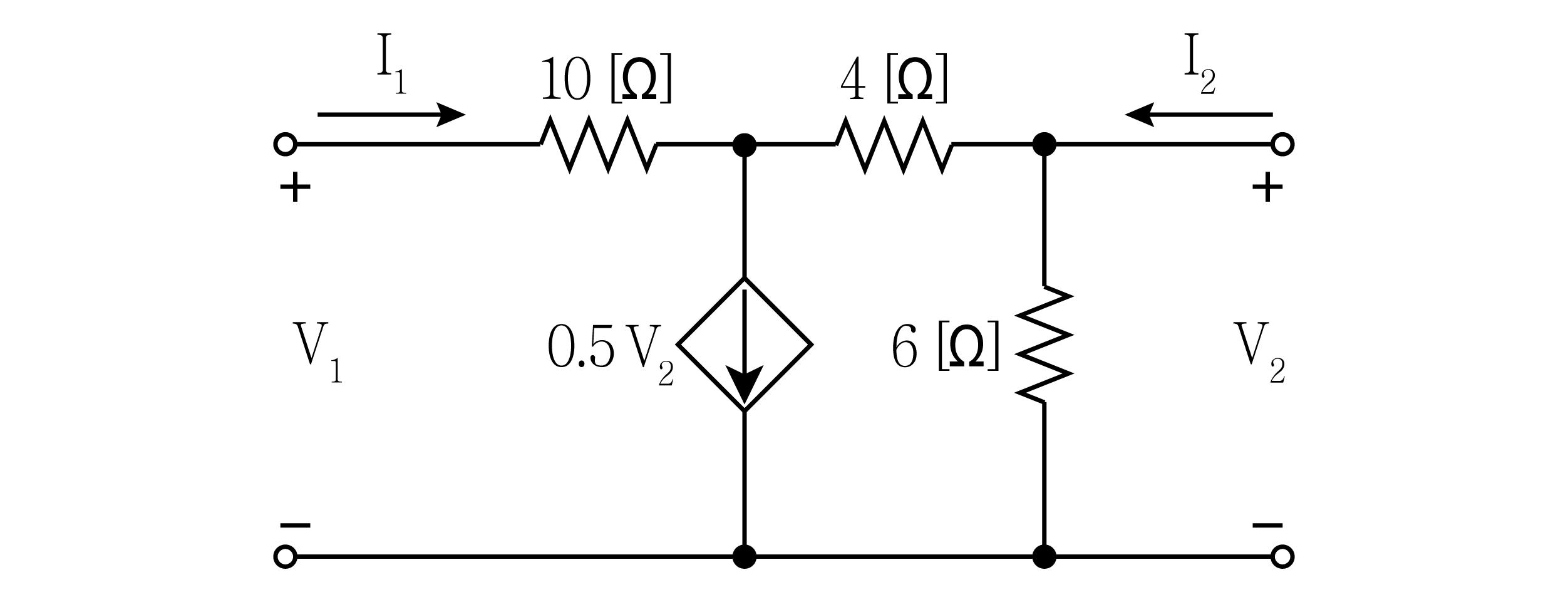

다음 4단자망의 임피던스 파라미터 중

z_{11}

과

z_{22}

의 합[

Ω

]은?

회로이론

①10
②12
③14
④16

정답 보기

정답 ③ · 해설 보기

20.

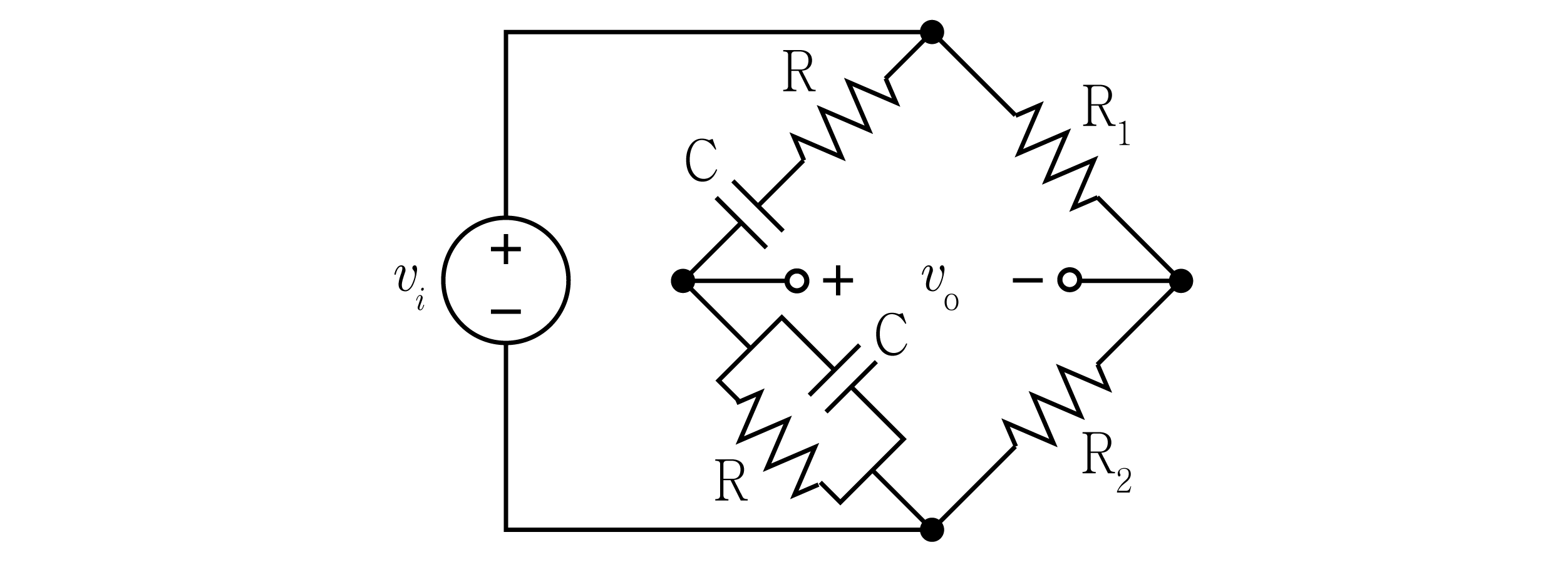

다음 회로에서 입력전압과 출력전압 사이의 위상차가 0 °가 되는 주파수가

ω_{0}

[rad/sec]일 때, 이득

\frac{V _{o} ( j ω _{0} )}{V _{i} ( j ω _{0} )}

은?

회로이론

① $\frac{1}{3} - \frac{R _{2}}{R _{1} + R _{2}}$
② $\frac{2}{3} - \frac{R _{2}}{R _{1} + R _{2}}$
③ $\frac{1}{3} + \frac{R _{2}}{R _{1} + R _{2}}$
④ $\frac{2}{3} + \frac{R _{2}}{R _{1} + R _{2}}$

정답 보기

정답 ① · 해설 보기
