9급 국가직 전기이론 2023년 기출문제

시행 2023-04-08 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2023 9급 국가직 전과목

직각좌표계

(x, y, z)

에서 전위 함수가

V = 6 x y + 4 y^{2}

[V]로 주어질 때, 좌표점(4, －1, 5) [m]에서

+ x

방향의 전계 세기[V/m]는?

전기이론

①6
②7
③8
④9

정답 보기

정답 ① · 해설 보기

자성체에 자기장을 인가할 때, 내부 자속밀도가 큰 자성체부터 순서대로 바르게 나열한 것은?

전기이론

①상자성체, 페리자성체, 반자성체
②페리자성체, 반자성체, 상자성체
③반자성체, 페리자성체, 상자성체
④페리자성체, 상자성체, 반자성체

정답 보기

정답 ④ · 해설 보기

인덕턴스 20 [H]를 갖는 인덕터에 전류 5 [A]가 흐를 때, 저장된 자기에너지[J]는?

전기이론

①100
②125
③250
④500

정답 보기

정답 ③ · 해설 보기

임의의 닫힌 공간에서 외부로 나가는 전기선속과 공간 내부의 총전하량의 관계를 나타내는 것은?

전기이론

①옴의 법칙
②쿨롱의 법칙
③가우스 법칙
④패러데이 법칙

정답 보기

정답 ③ · 해설 보기

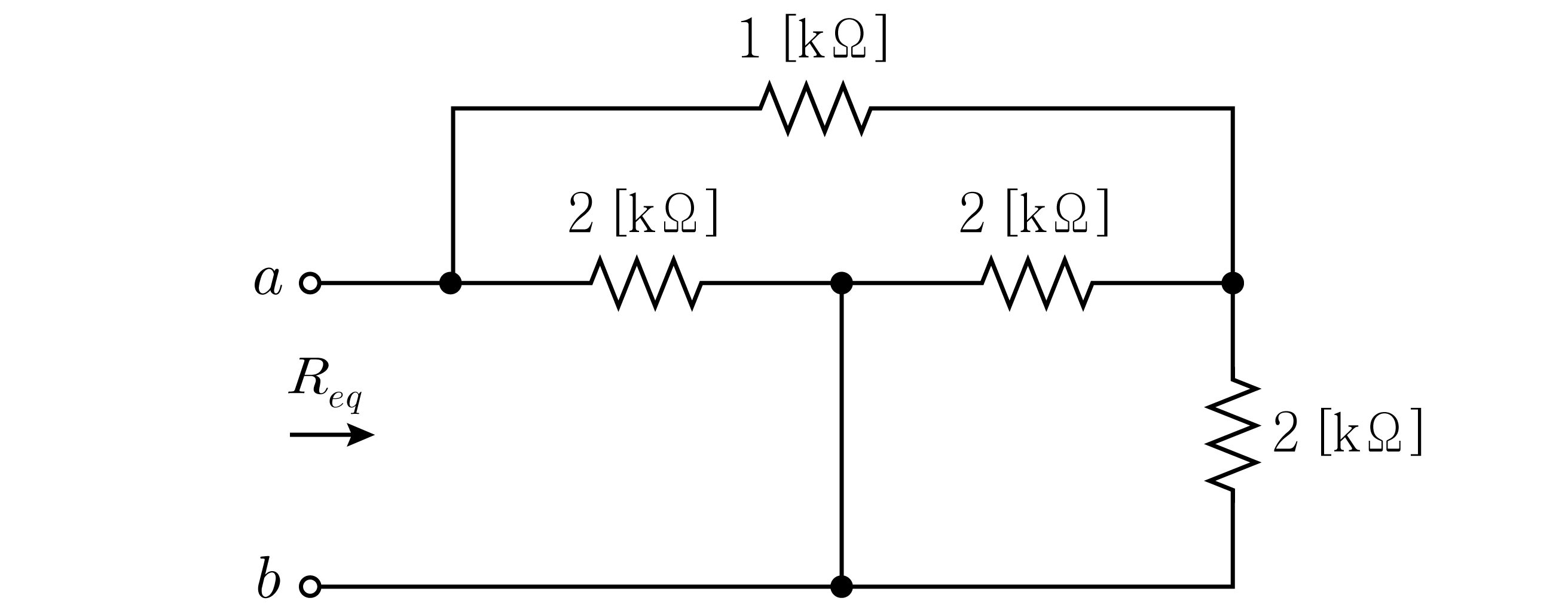

그림과 같은 회로의 단자

a

와

b

에서 바라본 등가저항

R_{e q}

[kΩ]는?

전기이론

①1
②2
③3
④4

정답 보기

정답 ① · 해설 보기

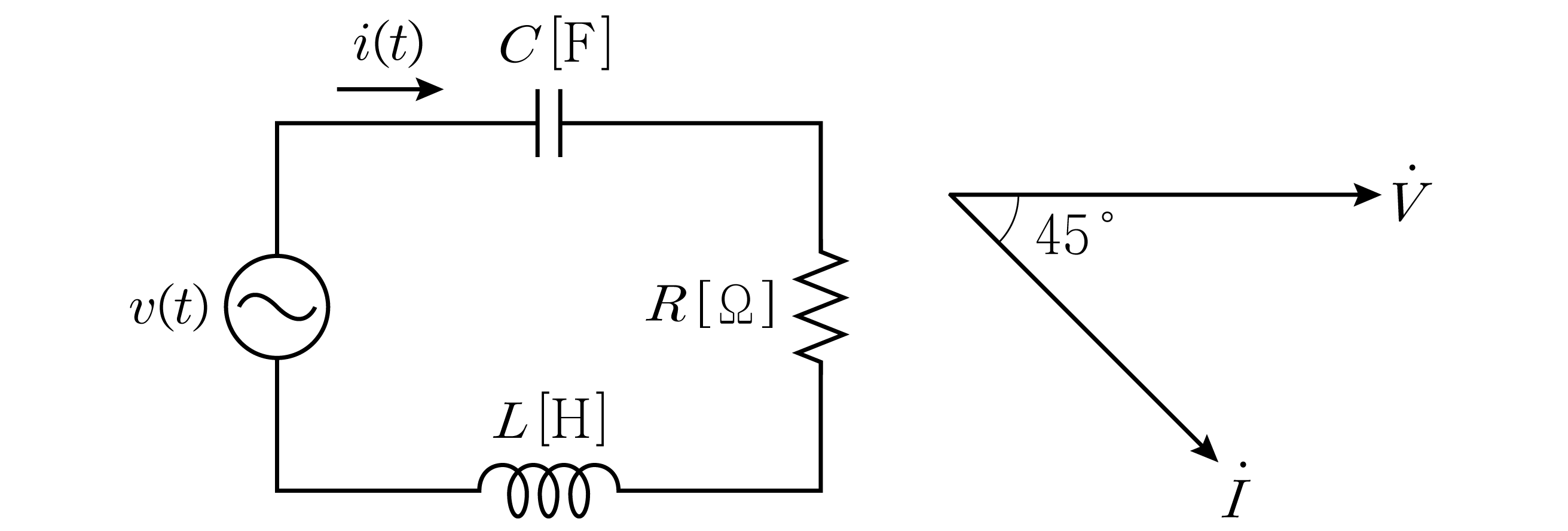

그림의

R - L - C

직렬회로에서 인가한 전원전압

v (t)

와 전류

i (t)

의 페이저도가 다음과 같을 때, 인덕턴스

L

[H]은? (단, 전원전압의 주파수는

f

[Hz]이다)

전기이론

① $\frac{R + \frac{1}{2 π f C}}{2 π f}$
② $\frac{R - \frac{1}{2 π f C}}{2 π f}$
③ $\frac{- R + \frac{1}{2 π f C}}{2 π f}$
④ $\frac{R + \frac{1}{2 π f C}}{π f}$

정답 보기

정답 ① · 해설 보기

단상 교류회로에서 전압

v (t) = 100 sin (1000 t + \frac{π}{3})

[V]를 부하에 인가하면, 전류

i (t) = 5 sin (1000 t + θ)

[A]가 흐른다. 부하의 평균전력이

1253

[W]일 때

θ

[rad]로 가능한 것은?

전기이론

①0
② $\frac{π}{6}$
③ $\frac{π}{4}$
④ $\frac{π}{3}$

정답 보기

정답 ② · 해설 보기

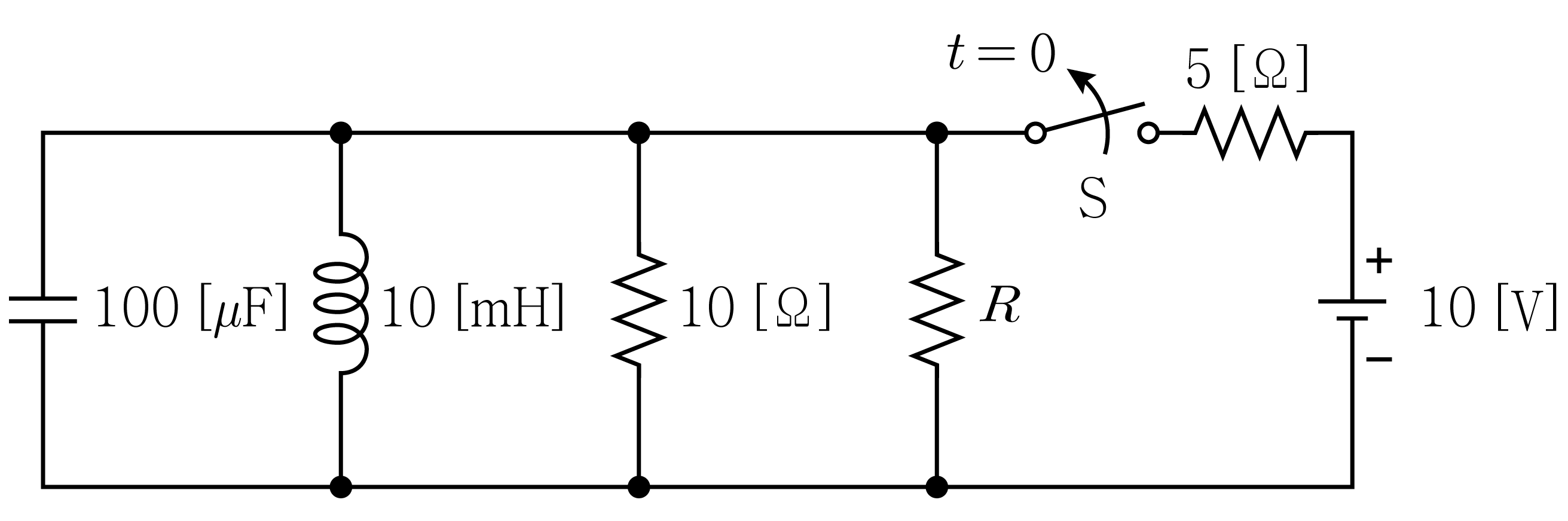

그림의 회로에서 스위치 S가 충분히 긴 시간 동안 닫혀 있다가

t = 0

에서 개방되었다.

t > 0

에서

R - L - C

병렬회로가 임계제동이 되기 위한 저항

R

[Ω]는?

전기이론

①4
②6
③8
④10

정답 보기

정답 ④ · 해설 보기

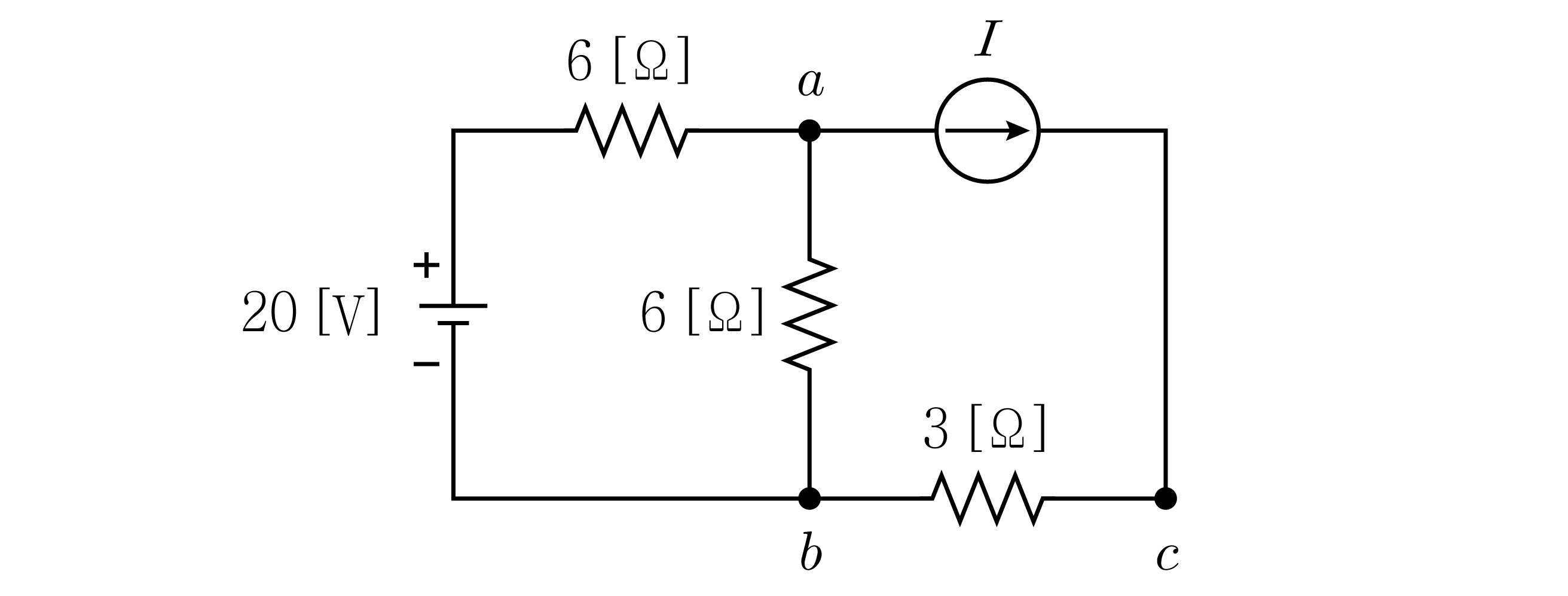

그림의 회로에서 절점

a

와

b

사이의 전압

V_{ab}

가 4 [V]일 때, 절점

a

와

c

사이의 전압

V_{a c}

[V]는?

전기이론

①－10
②－2
③1
④3

정답 보기

정답 ② · 해설 보기

10.

코일에 직류전압 100 [V]를 인가하면 500 [W]가 소비되고, 교류전압 150 [V]를 인가하면 720 [W]가 소비된다. 코일의 리액턴스[Ω]는? (단, 전압은 실횻값이다)

전기이론

①10
②15
③20
④25

정답 보기

정답 ② · 해설 보기

11.

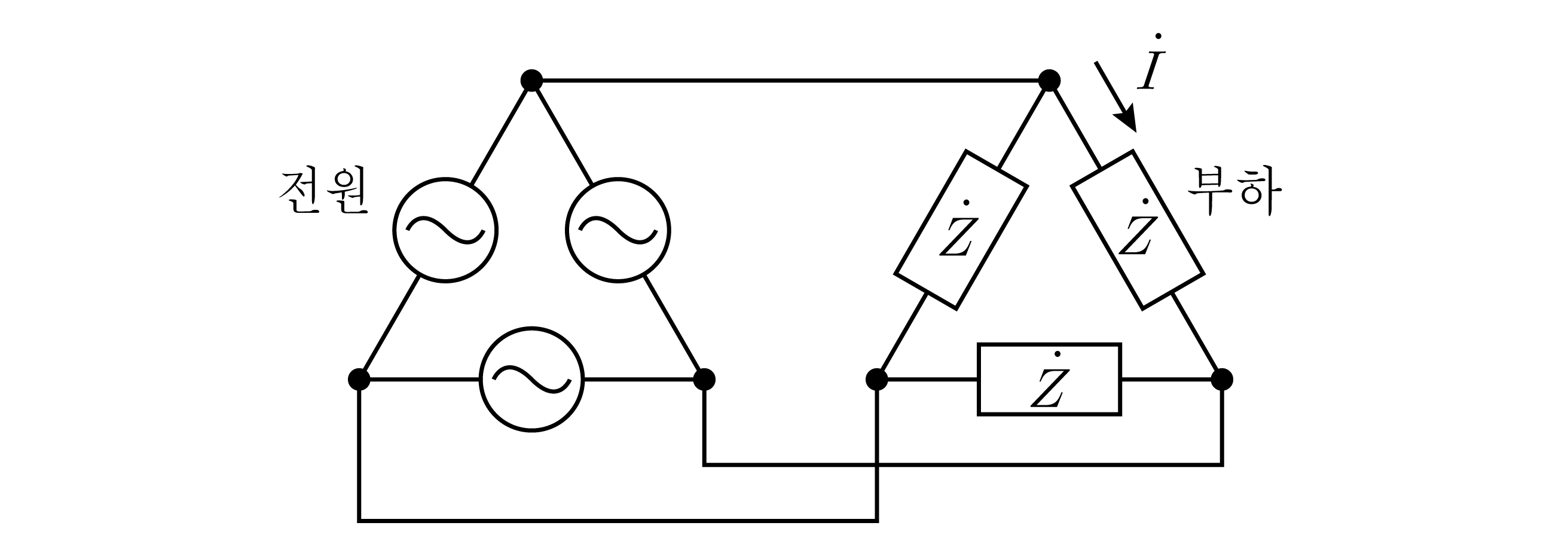

부하 임피던스

Z ˙

가

6 + j 8

[Ω]인 평형 3상 교류회로에서 상전압 200 [V]를 전원으로 인가할 때, 부하에 흐르는 상전류

I ˙

의 크기 [A]는? (단, 전압과 전류는 실횻값이다)

전기이론

① $10$
② $103$
③ $20$
④ $203$

정답 보기

정답 ③ · 해설 보기

12.

평형 3상 Y 결선 회로에 대한 설명으로 옳지 않은 것은?

전기이론

①선간전압의 크기는 상전압 크기의 $3$ 배이다.
②선간전압과 상전압은 동상이다.
③선전류와 상전류의 크기가 같다.
④선간전압 간의 위상차는 120 °이다.

정답 보기

정답 ② · 해설 보기

13.

선형 시불변 시스템의 입력이

e^{- t} u (t)

일 때 출력은

10 e^{- t} cos (2 t) u (t)

이다. 시스템의 전달함수는? (단,

u (t)

는 단위계단함수이고 시스템의 초기조건은 0이다)

전기이론

① $\frac{5 ( s + 1 )}{s ^{2} + 2 s + 5}$
② $\frac{5 ( s + 1 ) ^{2}}{s ^{2} + 2 s + 5}$
③ $\frac{10 ( s + 1 )}{s ^{2} + 2 s + 5}$
④ $\frac{10 ( s + 1 ) ^{2}}{s ^{2} + 2 s + 5}$

정답 보기

정답 ④ · 해설 보기

14.

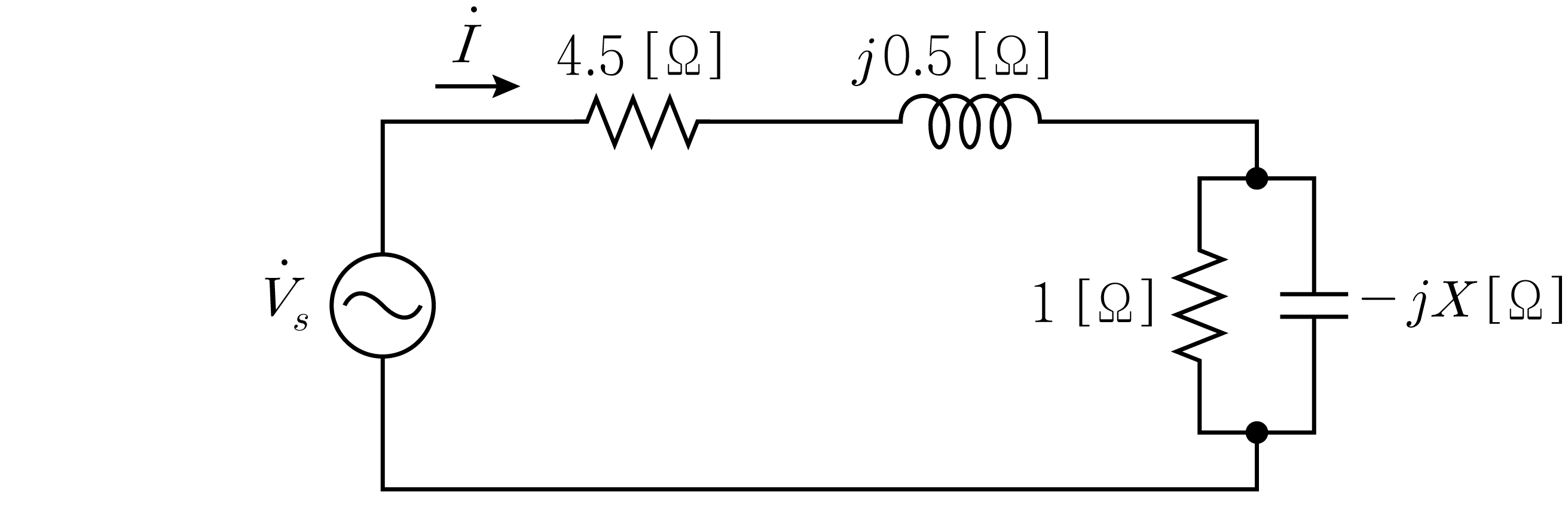

그림의 회로에서 교류전압

V_{s} ˙

와 전류

I ˙

가 동상일 때, 리액턴스

X

[Ω]는?

전기이론

①0.5
②1
③1.5
④2

정답 보기

정답 ② · 해설 보기

15.

그림의 회로에서 전류

I

[A]는?

전기이론

①0.5
②1
③1.5
④2

정답 보기

정답 ④ · 해설 보기

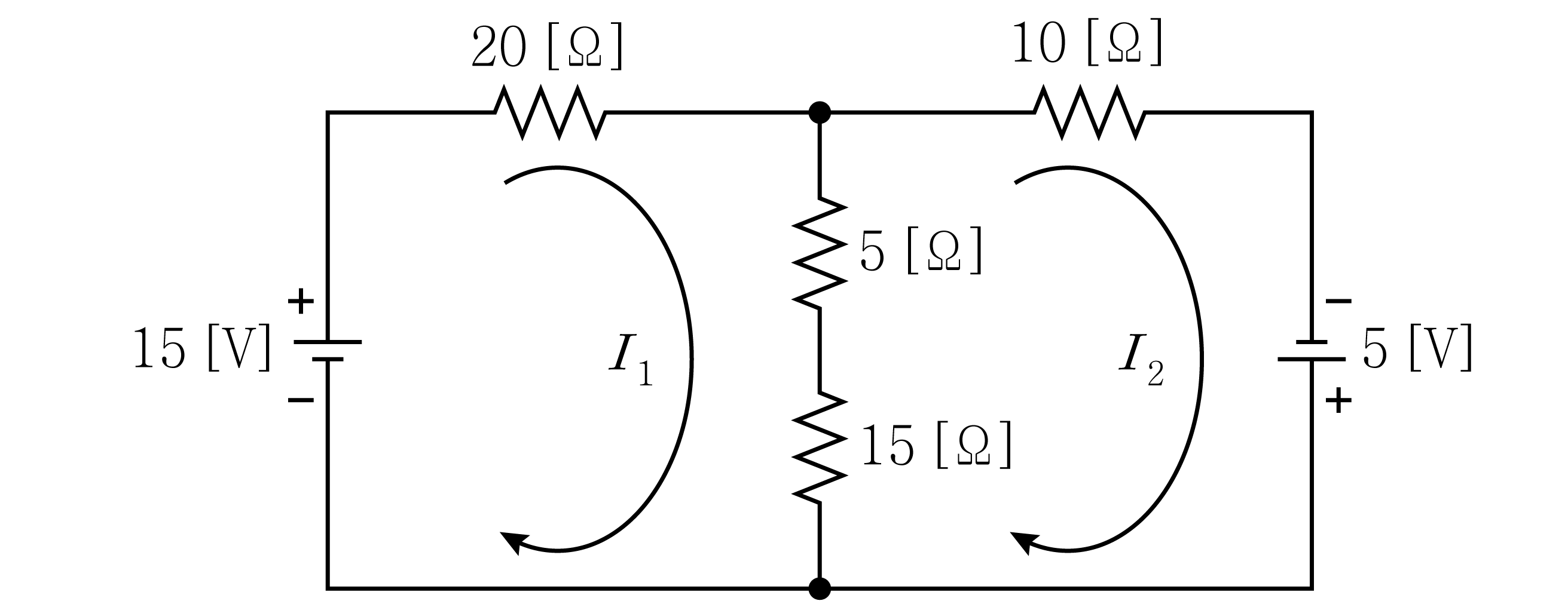

16.

그림의 회로에서 전류

I_{1}

과

I_{2}

에 대한 방정식이 다음과 같을 때,

a_{1} + a_{2}

의 값은?

$a_{1} I_{1} - 20 I_{2} = 15 - 20 I_{1} + a_{2} I_{2} = 5$

전기이론

①40
②50
③60
④70

정답 보기

정답 ④ · 해설 보기

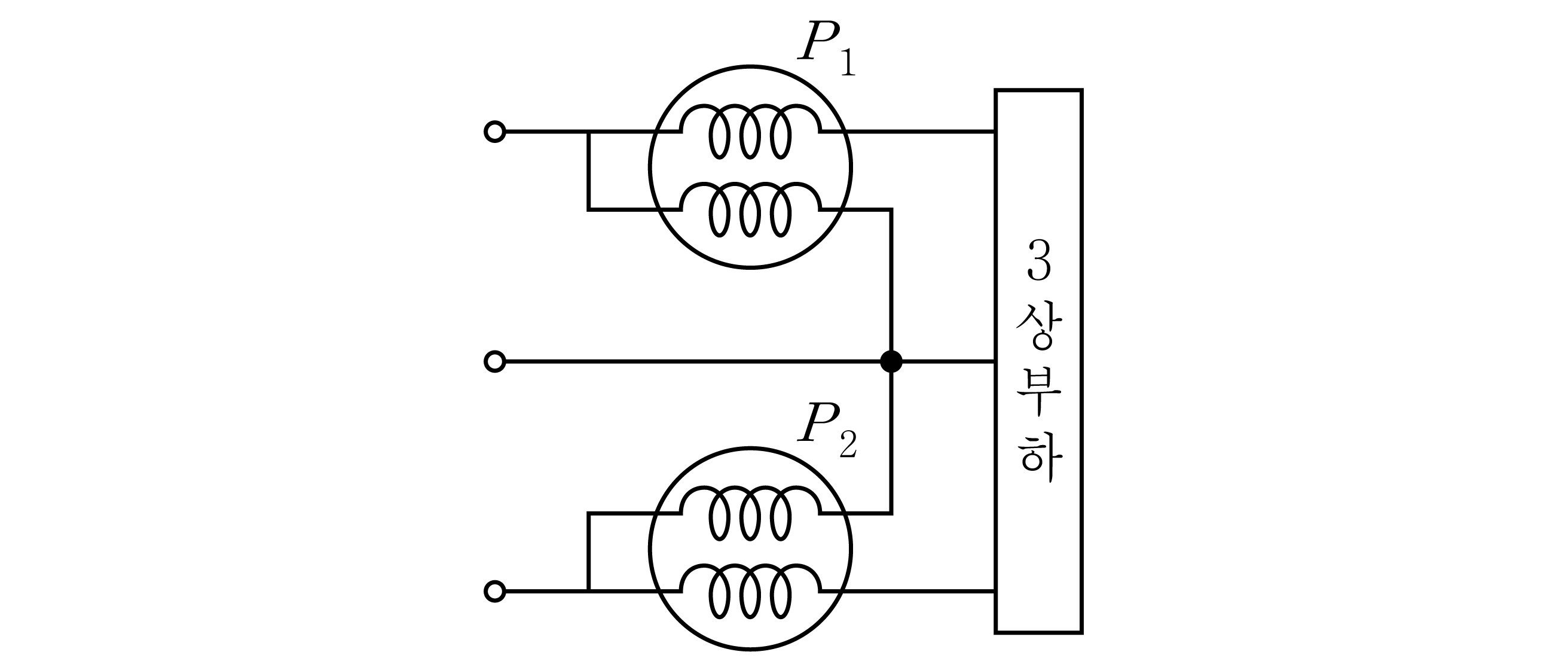

17.

그림의 3상 교류 시스템에서 부하에 소비되는 전력을 2－전력계법으로 측정한 값이

P_{1}

은 50 [W]이고

P_{2}

는 100 [W]일 때, 전체 피상전력[VA]은?

전기이론

① $50$
② $503$
③ $1003$
④ $1503$

정답 보기

정답 ③ · 해설 보기

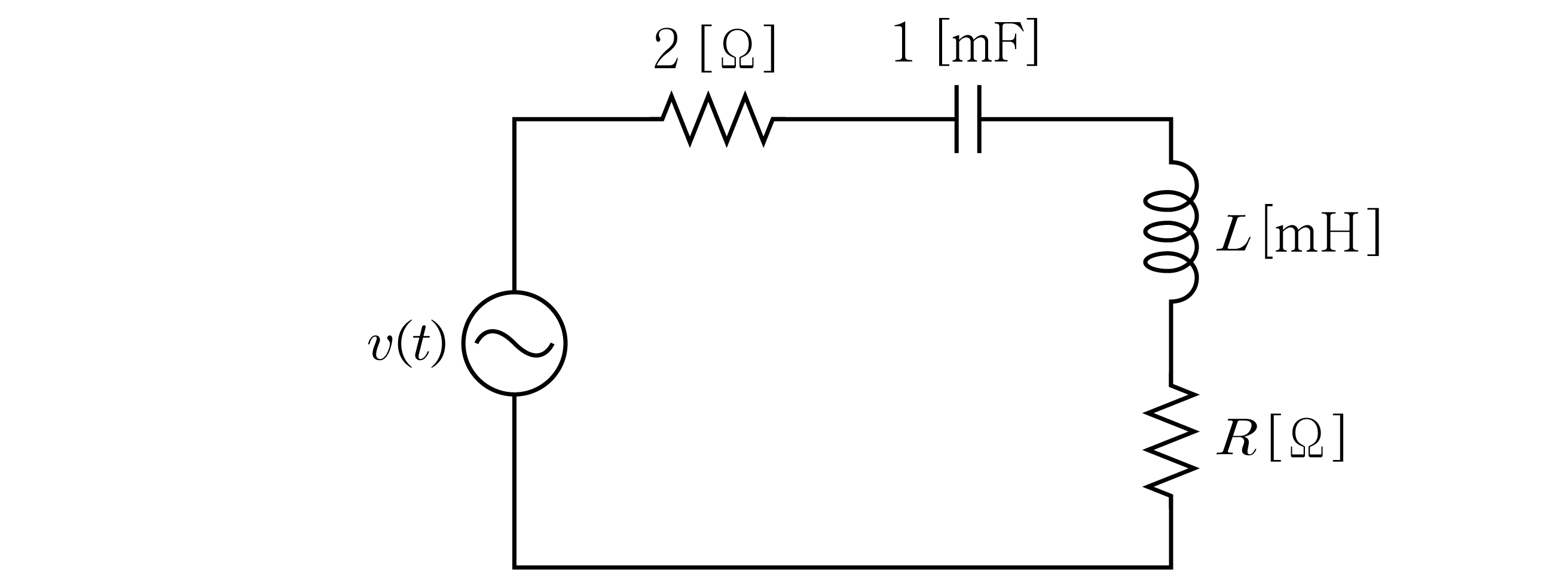

18.

그림의 회로에서 전원이 공급하는 평균전력은 100 [W]이고 지상 역률이

\frac{1}{2}

일 때, 저항

R

[Ω]와 인덕턴스

L

[mH]은? (단,

v (t) =

40 cos (1000 t)

[V]이다)

R

L

전기이론

①1 4
②2 5
③3 4
④4 5

정답 보기

정답 ② · 해설 보기

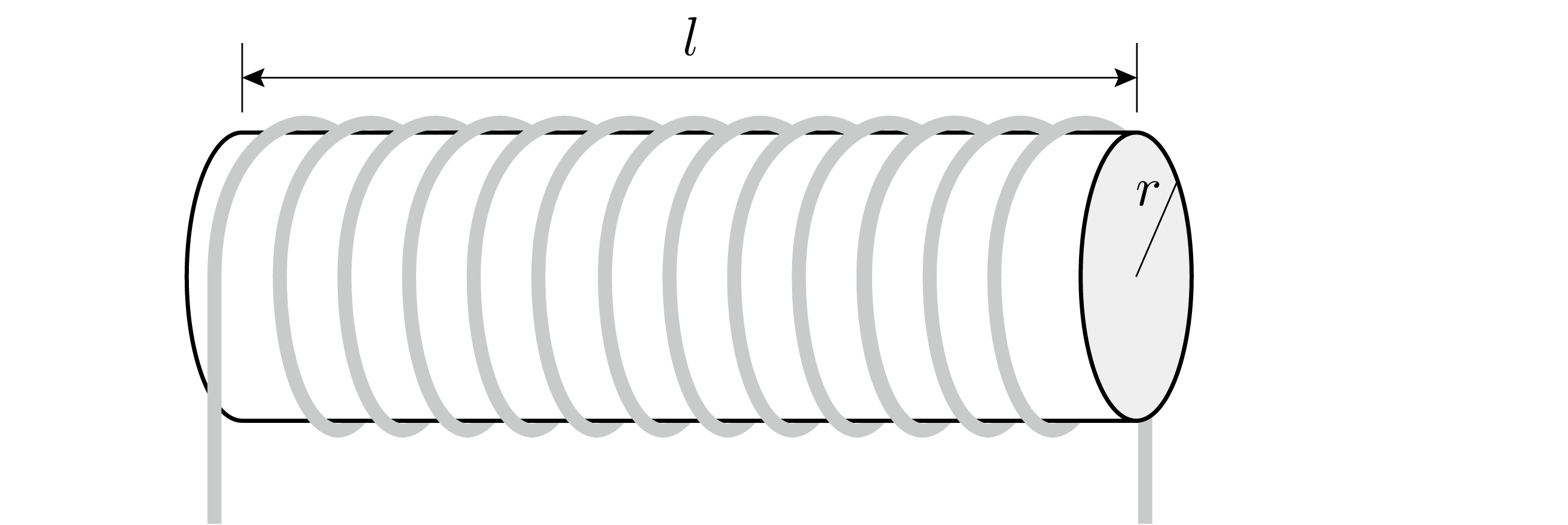

19.

그림과 같은 권선수

N

, 반지름

r

[cm], 길이

l

[cm]을 갖는 원통 모양의 솔레노이드가 있다. 인덕턴스가 가장 큰 것은? (단, 솔레노이드의 내부 자기장은 균일하고 외부 자기장은 무시할 만큼 작다)

N

r

l

전기이론

①500 0.5 25
②1,000 0.5 50
③2,000 1.0 100
④3,000 0.5 150

정답 보기

정답 ③ · 해설 보기

20.

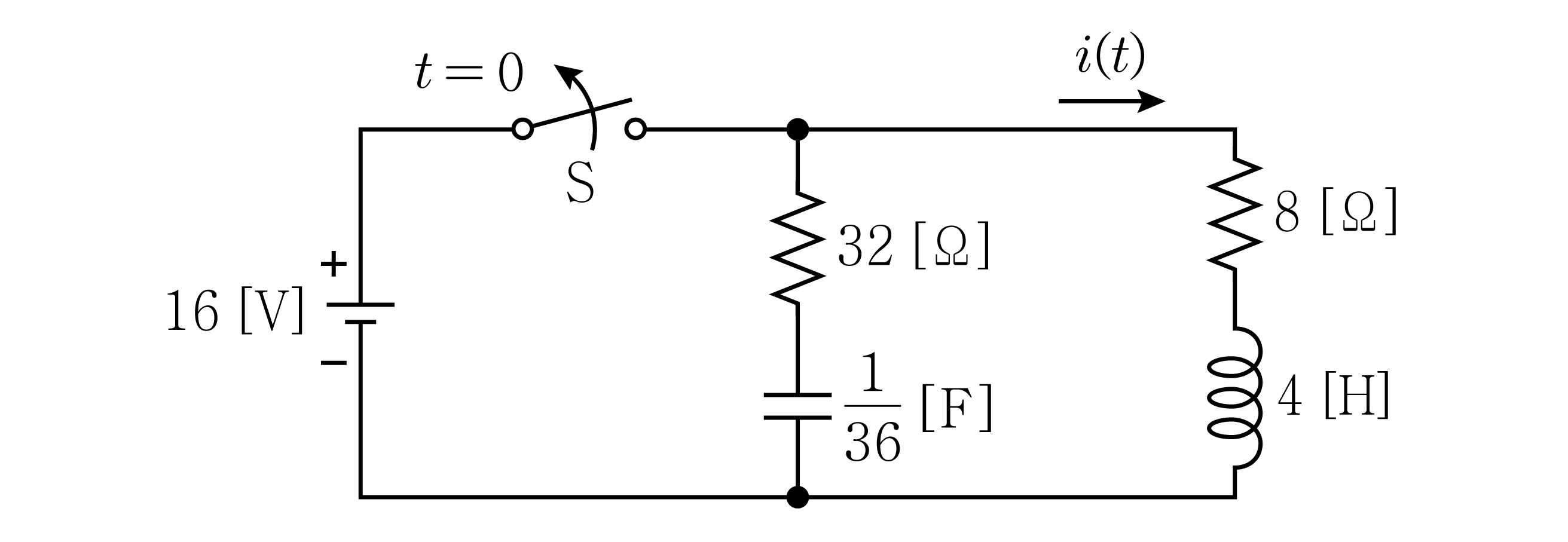

그림의 회로에서 스위치 S가 충분히 긴 시간 동안 닫혀 있다가

t = 0

에서 개방되었다.

t > 0

일 때의 전류

i (t)

[A]는?

전기이론

① $\frac{1}{4} e^{- t} + \frac{7}{4} e^{- 9 t}$
② $\frac{7}{4} e^{- t} + \frac{1}{4} e^{- 9 t}$
③ $\frac{9}{4} e^{- t} - \frac{1}{4} e^{- 9 t}$
④ $- \frac{1}{4} e^{- t} + \frac{9}{4} e^{- 9 t}$

정답 보기

정답 ① · 해설 보기
