9급 국가직 전자공학개론 2013년 기출문제

반도체 도핑에 대한 설명으로 옳지 않은 것은? (단, 도핑된 불순물들은 모두 활성화되었다고 가정한다)

다음 4단자 회로망의 $Y$ 파라미터 중 $Y_{11}$ , $Y_{22}$ 의 값은? (단, $Y_a=2[\mho ]$, $Y_b=4[\mho ]$, $Y_c=6[\mho ]$이다)

$Y_{11}$[$\mho$] $Y_{22}$[$\mho$]

버랙터(varactor) 다이오드에 대한 설명으로 옳은 것은?

음성신호의 대역제한 주파수를 4 [$\mathrm{kHz}$]로 하고, 256개의 양자화레벨을 사용하여 PCM 변조를 하고자 한다. 최대 샘플링 주기 T_s와, 이 때 디지털 신호의 비트율은?

T_s[$\mathrm{ms}$] 비트율[$\mathrm{kbit}/s$]

다음 카르노맵(Karnaugh map)을 표현한 논리식으로 옳은 것은?

$CD$ $AB$	00	01	11	10
00	0	0	1	1
01	1	1	0	0
11	1	1	0	0
10	0	0	1	1

다음은 Op-Amp를 이용한 저대역통과필터이다. $R_1=1.2[\mathrm{k\Omega }]$, $C_1=0.02[\mu \mathrm{F}]$, $R_G=10[\mathrm{k\Omega }]$, $R_F=50[\mathrm{k\Omega }]$일 때, DC 전압이득과 차단주파수는? (단, π ＝ 3.14이다)

DC 전압이득 차단주파수[$\mathrm{kHz}$]

다음 회로의 전달함수 $H(\omega )$의 특성을 나타낸 그래프로 가장 적절한 것은? (단, $R_1=R_2=1[\mathrm{k\Omega }]$, $C=10[\mu \mathrm{F}]$이다)

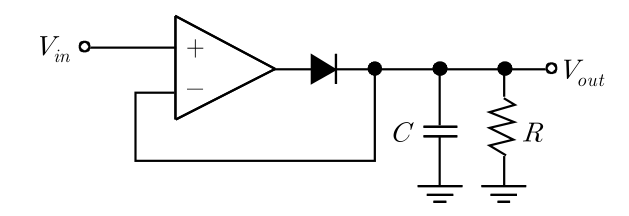

다음 회로에 대한 설명으로 옳은 것은? (단, 다이오드는 이상적이며, $\tau =RC$의 값은 충분히 크다)

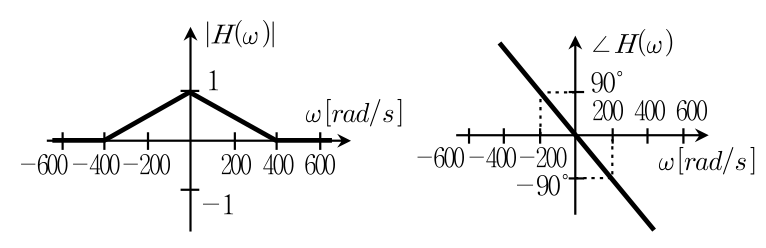

전달함수 $H(\omega )$의 크기와 위상이 다음 그림과 같은 필터가 있다. 이 필터의 입력이 $f(t)=1+{\sum }_{k=1}^{\infty }2\cos (200kt-90{}^{\circ })$일 때, 출력으로 옳은 것은?

<그림 1> 증폭기의 소신호 전압이득을 $A_{v1}=V_2/V_1$로, <그림 1>의 증폭기 2개를 <그림 2>와 같이 연결하여 2단 증폭기를 구성하였을 때의 소신호 전압이득을 $A_{v2}=V_3/V_1$로 정의한다. $A_{v1}$과 $A_{v2}$에 가장 가까운 값은? (단, BJT는 활성영역에서 동작하고 $g_m=0.5[A/V]$, $\beta =250$, $R_B=200[\mathrm{k\Omega }]$, $R_C=500[\Omega ]$이며 $C_1$ 및 $C_2$는 매우 크다고 가정한다)

$A_{v1}$ $A_{v2}$

트랜지스터에 대한 설명으로 옳은 것은?

$V_{out}=V_2-V_1$의 관계를 갖는 회로를 이상적인 Op-Amp를 사용하여 옳게 구현한 것은? (단, 모든 저항의 크기는 동일하다)

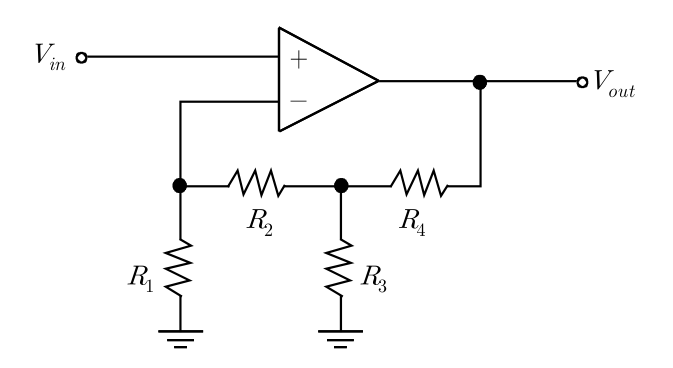

다음 회로에서 Op-Amp가 이상적일 때, 출력전압 $V_{out}[\mathrm{V}]$은? (단, $V_{in}=1[\mathrm{V}]$, $R_1=R_2=R_3=R_4=1[\mathrm{k\Omega }]$)

플립플롭을 사용하여 0에서 8까지의 숫자를 셀 수 있는 업－다운(up-down) 카운터를 설계하려고 할 때, 필요한 플립플롭의 최소 개수는?

다음 회로에서 출력 $Y$를 입력 $A$와 $B$의 함수로 구하면?

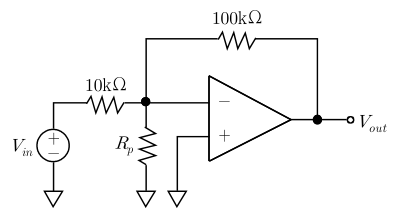

다음은 이상적인 Op-Amp를 사용한 반전증폭기 회로이다. 이 회로에서 기생 저항 $R_p$가 존재하지 않을 경우 전압이득은 $\frac{V_{out}}{V_{in}}=-10$이다. 수십 킬로옴(kΩ)의 $R_p$가 존재할 때, 전압이득의 변화로 옳은 것은?

다음 논리회로 중 입력 A와 B가 같으면 1을 출력하고, 다르면 0을 출력하는 것은?

다음은 교류 입력 신호를 정류하는 회로들이다. 동일한 교류 입력에 대하여 출력 파형이 동일한 것은? (단, 다이오드는 이상적인 것으로 가정한다)

다음 발진기의 발진 조건 및 발진 주파수는?

발진 조건 발진 주파수

다음 회로에서 다이오드 $D_1$, $D_2$의 상태로 옳은 것은? (단, 다이오드는 이상적이라고 가정한다)

$D_1$ $D_2$
