9급 국가직 전자공학개론 2018년 기출문제

PCM 방식에서 ㉠, ㉡의 값은?

○ 최대 주파수 10 [k㎐]로 대역제한된 신호를 왜곡 없이 복원할 수 있는 ㉠ 최소 샘플링 주파수 [kHz]

○ 양자화 레벨의 수가 126일 때, 2진 부호화하는 경우 하나의 양자화된 표본값을 표현하는 데 필요한 ㉡ 최소 비트 수

㉠ ㉡

BJT와 MOSFET을 비교한 설명으로 옳지 않은 것은?

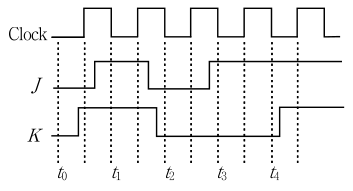

다음 파형을 상승에지 트리거 J－K 플립플롭에 인가하였을 때, 시간 t ＝ t₁, t₂, t₃, t₄에서의 출력 Q를 차례대로 바르게 나열한 것은? (단, Q는 t ＝ t₀에서 1로 초기화되어 있으며, 게이트에서 전파지연은 없다고 가정한다)

다음 다이오드에 대한 설명으로 옳지 않은 것은?

FM 방송에서 FM 변조 전에 프리엠퍼시스 필터를 사용하고 수신측에서는 디엠퍼시스 필터를 사용하는 이유는?

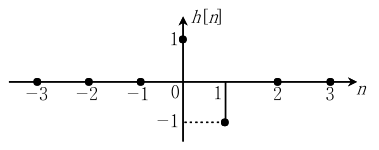

그림과 같은 임펄스 응답 h [n]을 갖는 선형 시불변 이산시스템에서 입력신호 x [n]에 대한 출력신호를 y [n]이라고 할 때, 이에 대한 설명으로 옳지 않은 것은? (단, h [0] ＝ 1, h [1] ＝ －1이고 그 외의 모든 n에 대해서는 h [n] ＝ 0이다)

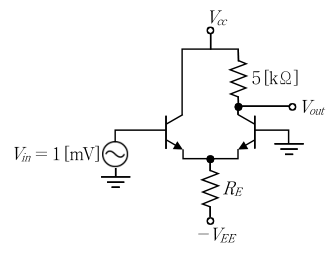

다음 차동증폭기 회로에서 입력 임피던스 Z_in [kΩ]과 출력전압 V_out [mV]는? (단, BJT는 서로 동일하고, BJT의 전류 이득 β_ac ＝ 100와 교류 이미터 저항 r'_e ＝ 25 [Ω]이다. R_E ≫ r'_e이고 BJT가 활성영역에서 동작한다고 가정한다)

Z_in V_out

다음 반전증폭기 회로에서 고역 차단주파수[kHz]는? (단, 연산증폭기 자체의 중간영역 개방루프 전압이득은 100 [dB]이고 고역 차단주파수는 10 [Hz]이다)

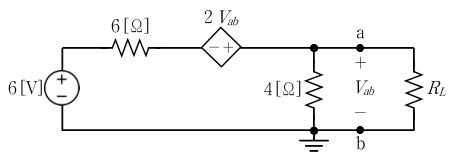

다음 회로에서 최대 전력이 부하 R_L에 전달되기 위한 R_L [Ω]은?

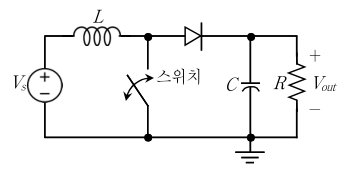

다음 스위칭 전원 회로에서 주기 T마다 듀티싸이클 D의 비율만큼 스위치가 닫힐 때, 정상상태의 출력전압 V_out [V]는? (단, V_S ＝ 1 [V], L ＝ 1 [mH], D ＝ 0.5, T ＝ 10 [$\mu$s], R ＝ 50 [Ω], C는 출력전압이 일정하도록 충분히 크고, 다이오드 및 스위치는 이상적이며, 인덕터 전류는 연속이라고 가정한다)

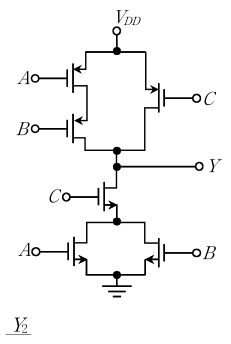

다음 CMOS 논리회로에서 입력 A ＝ 1, B ＝ 1, C ＝ 0일 때 출력 Y ＝ Y₁이라고 하고 입력 A ＝ 0, B ＝ 1, C ＝ 1일 때 출력 Y ＝ Y₂라고 할 때, Y₁과 Y₂는?

Y₁ Y₂

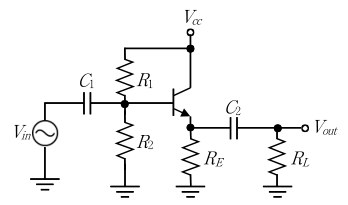

다음 BJT 공통컬렉터 증폭기 회로에 대한 설명으로 옳지 않은 것은? (단, 이 증폭기는 중간주파수대역에서 동작하고 있다고 가정한다)

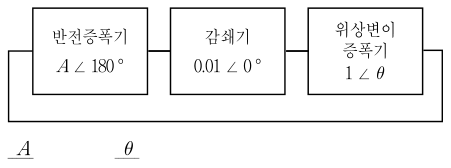

다음 발진기 블록 다이어그램에서, 정상상태의 발진을 만들기 위해 필요한 반전증폭기의 이득 A와 위상변이증폭기의 위상변이 $\theta$ [°]는?

A $\theta$

증가형 n－채널 MOSFET의 문턱전압에 대한 설명 중 옳지 않은 것은?

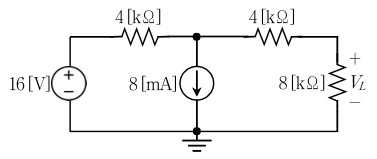

다음 회로에서 저항 8 [kΩ]의 양단에 걸리는 전압 V_L [V]는?

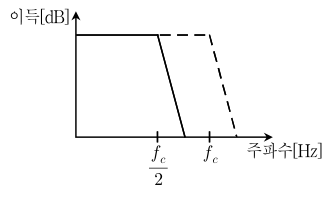

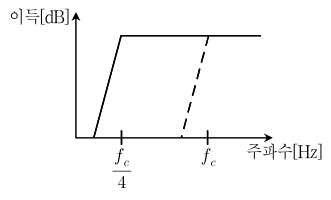

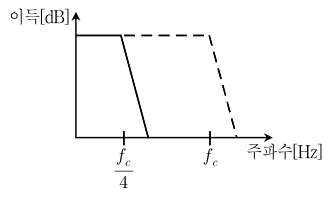

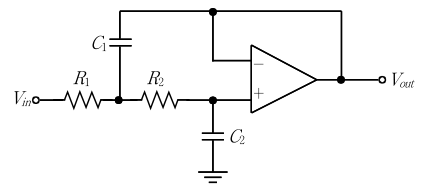

다음 차단주파수가 f_c인 2극 능동 필터 회로에서 R₁과 R₂를 각각 2배씩 증가시켰을 때, 주파수 응답특성의 변화로 옳은 것은? (단, 점선은 다음 회로의 주파수 응답특성이고 실선은 R₁과 R₂를 각각 2배씩 증가시켰을 때의 주파수 응답특성이다. 연산증폭기는 이상적이라고 가정한다)

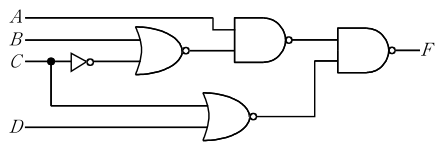

다음 회로에서 출력 F의 논리식은?

다음 논리식 F와 동일한 논리식은?

$F=XYZ+\overline{X}Y\overline{Z}+\overline{X}YZ+X\overline{Y}Z+XY\overline{Z}$

다음 MOSFET 공통소스 증폭기 회로에서 M₁이 포화영역에서 동작할 때, 이에 대한 설명으로 옳은 것은? (단, M₁의 전달컨덕턴스 g_m ＝ 200 [mS], 소신호 출력저항 r_o ＝ 10 [kΩ]이고 R_D ＝ 10 [kΩ]이다)

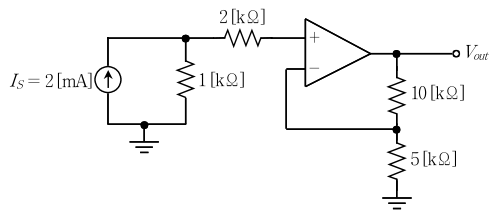

다음 증폭회로에서 입력 전류원 I_s ＝ 2 [mA]일 때, 출력전압 V_out [V]는? (단, 연산증폭기는 이상적이다)
