9급 국가직 토목설계 2014년 기출문제

보의 경간이 10 $m$이고 양쪽 슬래브의 중심간 거리가 2.0 $m$인 T형보에서 유효플랜지 폭[$mm$]은? (단, 복부폭 $b_w=500mm$, 플랜지 두께 $t_f=100mm$이다)

2방향 슬래브에서 직접설계법을 적용할 수 있는 제한 조건 중 옳지 않은 것은?

콘크리트의 크리프 및 건조수축을 설명한 것으로 옳은 것만을 모두 고르면?

ㄱ. 콘크리트의 물－시멘트비가 작을수록 크리프 변형률은 증가한다.

ㄴ. 콘크리트의 재령이 클수록 크리프 변형률의 증가비율은 증가된다.

ㄷ. 콘크리트의 주위 습도가 높을수록 건조수축 변형률은 감소한다.

ㄹ. 콘크리트의 물－시멘트비가 작을수록 건조수축 변형률은 감소한다.

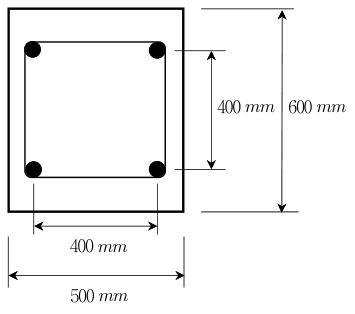

다음 그림과 같이 띠철근이 배근된 비합성 압축부재에서 축방향 주철근량[$m{m}^2$]의 범위는? (단, 축방향 주철근은 겹침이음이 되지 않으며, 2012년도 콘크리트 구조기준을 적용한다)

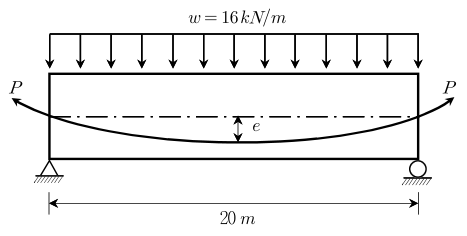

다음 그림과 같이 PS강재를 포물선으로 배치한 PSC보에 등분포 하중(자중 포함) $w=16\mathrm{kN}/m$가 작용할 경우, 경간 중앙의 단면에서 상연응력과 하연응력이 동일하였다. 이때 경간 중앙에서의 PS강재의 편심거리 $e[m]$는? (단, 프리스트레스 힘 $P=2,500\mathrm{kN}$이 도입된다)

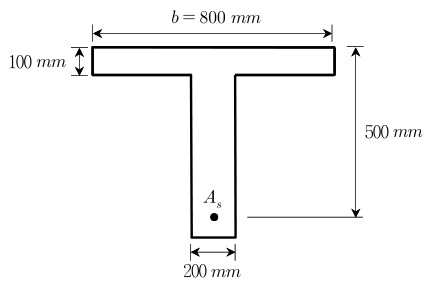

다음 그림과 같이 정(＋)의 휨모멘트가 작용하는 T형보 설계시 $b(=800mm)$를 폭으로 하는 직사각형보로 취급할 수 있는 철근량 $A_s$의 한계값[$m{m}^2$]은? (단, 콘크리트의 설계기준압축강도 $f_{ck}=20\mathrm{MPa}$, 철근의 설계기준항복강도 $f_y=400\mathrm{MPa}$이다)

전단력이 연직방향으로 작용할 때 동일방향으로 균열이 예상되는 콘크리트 접합면에 계수전단력 $V_u=540\mathrm{kN}$이 작용하였다. 이 때 전단면(균열면)에 수직하게 배치되는 전단마찰철근량 $A_{vf}[m{m}^2]$는? (단, 전단면(균열면)의 마찰계수 $\mu =0.6$, 콘크리트의 설계기준압축강도 $f_{ck}=20\mathrm{MPa}$, 철근의 설계기준항복강도 $f_y=400\mathrm{MPa}$, 2012년도 콘크리트 구조기준을 적용한다)

옹벽의 안정조건에 대한 설명으로 옳지 않은 것은?

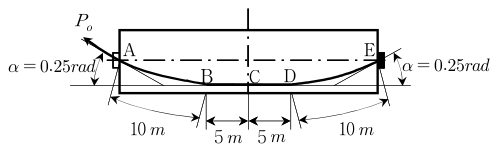

다음 그림과 같은 포스트텐션보에서 PS강재가 단부A에서만 인장력 $P_o$로 일단 긴장될 때, 마찰손실을 고려한 단면 C, D 위치에서 PS강재의 인장력은? (단, AB, DE : 곡선구간, BC, CD : 직선구간, PS강재의 곡률마찰계수 $\mu =0.3(/rad)$, PS강재의 파상마찰계수 $\kappa =0.004(/m)$, 마찰손실을 제외한 다른 손실은 고려하지 않는다)

단면 C ($P_C$) 단면 D ($P_D$)

띠철근으로 보강된 사각형 기둥의 압축지배구간에서는 강도감소계수 $\varphi =$ ( ㉠ ), 나선철근으로 보강된 원형기둥의 압축지배구간에서는 강도감소계수 $\varphi =$ ( ㉡ )로 규정하였다. 강도감소계수를 다르게 적용하는 주된 이유는 ( ㉢ )이다. ㉠, ㉡, ㉢ 안에 들어갈 내용은? (단, 2012년도 콘크리트 구조기준을 적용한다)

㉠ ㉡ ㉢

압축철근의 역할 중 옳지 않은 것은?

강도설계법에 관한 내용 중 옳지 않은 것은?

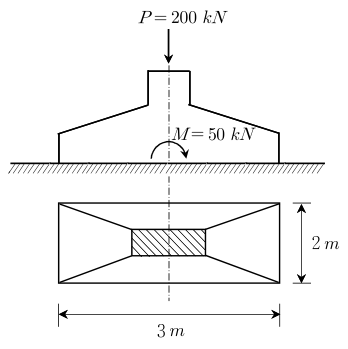

그림과 같은 연직하중과 모멘트가 작용하는 철근 콘크리트 확대기초의 최대 지반응력[$\mathrm{kN}/m^2$]은? (단, 기초의 자중은 무시한다)

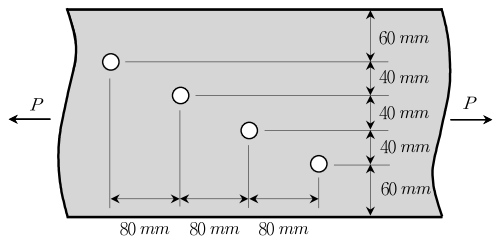

다음 그림과 같이 인장력이 작용하는 강판의 최소 순단면적[$m{m}^2$]은? (단, 볼트이음으로 볼트구멍의 지름은 20 $mm$이며, 강판의 두께는 10 $mm$이다)

프리스트레스트 콘크리트에서 발생되는 프리스트레스의 손실에 대한 설명으로 옳은 것은?

보통중량콘크리트에서 압축을 받는 이형철근 D25를 정착시키기 위해 소요되는 기본정착길이 $l{}_{db}[mm]$는? (단, 콘크리트의 설계기준압축강도 $f_{ck}=25\mathrm{MPa}$, 철근의 설계기준항복강도 $f_y=300\mathrm{MPa}$, 이형철근 D25의 직경($d_b$)은 25 $mm$로 고려하고, 2012년도 콘크리트 구조기준을 적용한다)

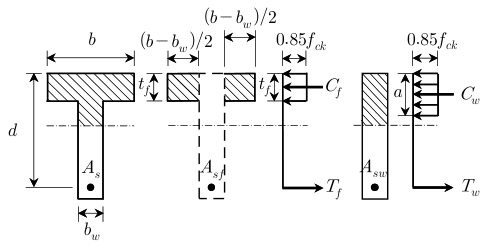

다음 그림과 같은 단철근 T형보의 공칭휨강도 $M_n$ 및 철근량 $A_{sf}$를 구하는 식으로 옳은 것은? (단, 중립축은 복부에 위치하고, $A_{sw}=A_s-A_{sf}$, $f_{ck}$ : 콘크리트의 설계기준압축강도, $f_y$ : 철근의 설계기준항복강도이다)

보통중량콘크리트를 사용한 휨부재인 철근콘크리트 직사각형보가 폭이 600 $mm$, 유효깊이가 800 $mm$일 때 전단철근을 배치하지 않으려고 한다. 이 때 위험단면에 작용하는 계수전단력$(V_u)$은 최대 얼마 이하의 값$[\mathrm{kN}]$인가? (단, 직사각형보는 슬래브, 기초판, 장선구조, 판부재에 해당되지 않으며, 콘크리트의 설계기준압축강도 $f_{ck}=25\mathrm{MPa}$, 철근의 설계기준항복강도 $f_y=300\mathrm{MPa}$, 2012년도 콘크리트 구조기준을 적용한다)

인장지배 단면인 직사각형보의 공칭휨강도 $M_n$은 320 $\mathrm{kN}\cdot m$이다. 이 직사각형보에 고정하중으로 인한 휨모멘트 $M_d=160\mathrm{kN}\cdot m$가 작용할 때, 연직 활하중에 의한 휨모멘트 $M_l$의 허용 가능한 최대값[$\mathrm{kN}\cdot m$]은? (단, 보에는 고정하중과 활하중만 작용하며, 2012년도 콘크리트 구조기준을 적용한다)

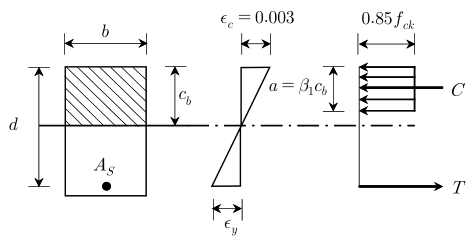

다음 그림과 같은 휨부재 단철근 직사각형보에 대한 내용으로 옳지 않은 것은? (단, $c_b$ : 균형보의 중립축거리, ${\rho }_b$ : 균형철근비, ${\rho }_{\max }$ : 최대철근비, ${ϵ}_{t\min }$ : 최소 허용변형률, ${ϵ}_y$ : 철근의 항복변형률, $M_n$ : 공칭휨강도, $f_{ck}$ : 콘크리트의 설계기준압축강도($\mathrm{MPa}$), $f_y$ : 철근의 설계기준항복강도($\mathrm{MPa}$), $E_s$ : 철근의 탄성계수($=2.0\times 10^5\mathrm{MPa}$), 2012년도 콘크리트 구조기준을 적용한다)
