[7급 국가직 자동제어 2012년 2번]

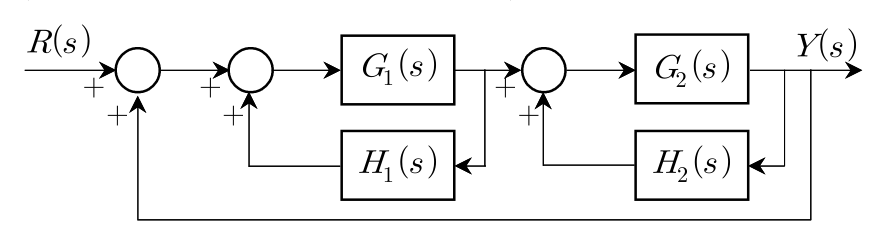

다음 블록선도에서 전체 시스템의 전달함수

\frac{Y ( s )}{R ( s )}

는?

(단, 보기에서는 전달함수를 표시할 때, 복소수 변수 s를 생략한다)

자동제어

① $\frac{Y ( s )}{R ( s )} = \frac{G _{1} G _{2}}{1 - G _{1} H _{1} - G _{2} H _{2} - G _{1} G _{2} + G _{1} H _{1} G _{2} H _{2}}$
② $\frac{Y ( s )}{R ( s )} = \frac{G _{1} G _{2}}{1 + G _{1} H _{1} + G _{2} H _{2} + G _{1} G _{2} + G _{1} H _{1} G _{2} H _{2}}$
③ $\frac{Y ( s )}{R ( s )} = \frac{G _{1} G _{2}}{1 - G _{1} H _{1} - G _{2} H _{2} - G _{1} G _{2}}$
④ $\frac{Y ( s )}{R ( s )} = \frac{G _{1} G _{2}}{1 + G _{1} H _{1} + G _{2} H _{2} + G _{1} G _{2}}$

선지를 골라 바로 채점해 보세요.

정답 ①
