9급 지방직 기계설계 2014년 기출문제

시행 2014-06-21 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2014 9급 지방직 전과목

한국공업규격(KS)에서 기계부문과 수송기계부문의 분류기호는?

기계설계

①KS A, KS E
②KS B, KS R
③KS C, KS W
④KS D, KS X

정답 보기

정답 ② · 해설 보기

SI 기본단위가 아닌 것은?

기계설계

①rad
②s
③m
④kg

정답 보기

정답 ① · 해설 보기

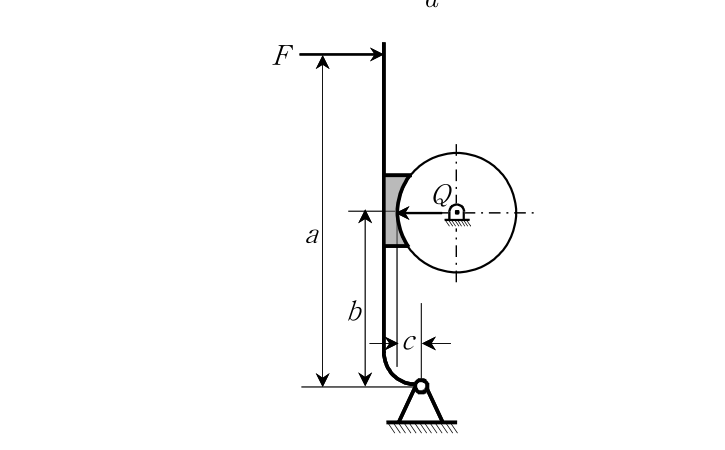

그림과 같은 단식 블록 브레이크에서 드럼의 회전방향에 관계없이 레버 끝에 가하는 조작력이

F = \frac{Q b}{a}

가 되려면 c의 값은?

기계설계

①－1
②1
③ $\frac{1}{2}$
④0

정답 보기

정답 ④ · 해설 보기

피로파손 이론에서 조더버그선(Soderberg line) 기준에 의한 응력 관계식은? (단,

σ_{a}

는 교번응력,

σ_{m}

은 평균응력,

S_{e}

는 피로강도,

S_{u}

는 극한강도,

S_{f}

는 파괴강도,

S_{y}

는 항복강도이다)

기계설계

① $\frac{σ _{a}}{S _{u}} + \frac{σ _{m}}{S _{y}} = 1$
② $\frac{σ _{a}}{S _{e}} + \frac{σ _{m}}{S _{y}} = 1$
③ $\frac{σ _{a}}{S _{e}} + \frac{σ _{m}}{S _{u}} = 1$
④ $\frac{σ _{a}}{S _{u}} + \frac{σ _{m}}{S _{e}} = 1$

정답 보기

정답 ② · 해설 보기

볼 베어링의 수명시간을 125배로 증가시키려면 베어링 하중은 몇 배가 되어야 하는가?

기계설계

① $\frac{1}{3}$
② $\frac{1}{4}$
③ $\frac{1}{5}$
④ $\frac{1}{6}$

정답 보기

정답 ③ · 해설 보기

단판 클러치에서 축 방향으로 미는 힘

500 N

을 가해 토크

6, 000 N \cdot mm

를 전달하고자 한다. 마찰면의 바깥지름이 150 mm일 때 안지름의 최소 크기[mm]는? (단, 마찰계수는 0.2이고, 마모량은 일정하다)

기계설계

①90
②100
③120
④130

정답 보기

정답 ① · 해설 보기

300 N

의 베어링 하중을 받고

600 rpm

으로 회전하는 축에 끝저널(end journal) 베어링이 설치되어 있다. 이 베어링의 허용압력속도계수가

\frac{π}{10} N/ m m^{2} \cdot m/s

일 때, 끝저널 베어링의 길이[mm]는?

기계설계

①10
②20
③30
④40

정답 보기

정답 ③ · 해설 보기

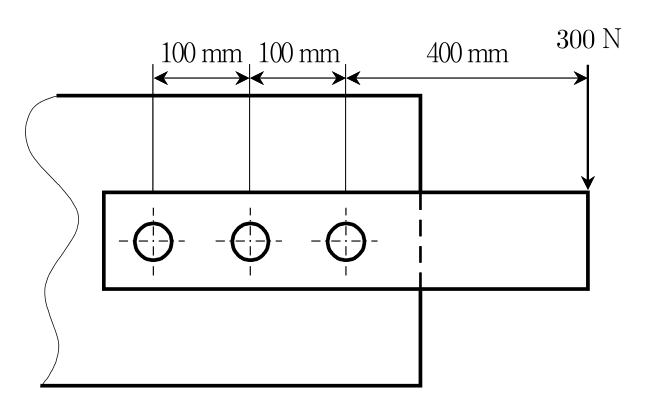

그림과 같은

300 N

의 편심하중을 받는 리벳이음에서 리벳에 생기는 최대 전단력의 크기[

N

]는?

기계설계

①650
②750
③850
④950

정답 보기

정답 ③ · 해설 보기

나사의 피치가

p

, 유효지름이

d_{2}

, 바깥지름이

d

인 1줄 사각나사를 조일 때의 효율은? (단, 마찰각은

ρ

이고, 자리면 마찰은 무시한다)

기계설계

① $\frac{\frac{p}{π d _{2}}}{t a n ( ρ + t a n ^{- 1} ( \frac{p}{π d _{2}} ))}$
② $\frac{\frac{p}{π d _{2}}}{t a n ( ρ - t a n ^{- 1} ( \frac{p}{π d _{2}} ))}$
③ $\frac{\frac{p}{π d}}{t a n ( ρ + t a n ^{- 1} ( \frac{p}{π d} ))}$
④ $\frac{\frac{p}{π d}}{t a n ( ρ - t a n ^{- 1} ( \frac{p}{π d} ))}$

정답 보기

정답 ① · 해설 보기

10.

지름

D

인 원통을 판재 위에 놓고 접합 부위의 둘레를 용접크기

f

로 필렛 용접한 후, 굽힘 모멘트

M

을 작용시켰을 때 용접 부위에 발생하는 최대 굽힘응력의 크기는?

기계설계

① $\frac{32 M ( D + 2 f )}{π { ( D + 2 f ) ^{4} - D ^{4} }}$
② $\frac{64 M ( D + 2 f )}{π { ( D + 2 f ) ^{4} - D ^{4} }}$
③ $\frac{64 M ( D + 2 f )}{π { ( D + 2 f ) ^{4} - D ^{4} }}$
④ $\frac{32 M ( D + 2 f )}{π { ( D + 2 f ) ^{4} - D ^{4} }}$

정답 보기

정답 ① · 해설 보기

11.

원통코일 스프링 전체의 평균지름이

D

, 소선의 지름이

d

일 때, 스프링지수를 나타내는 식은?

기계설계

① $\frac{d}{D}$
② $\frac{D}{d}$
③ $\frac{d}{D + d}$
④ $\frac{D}{D + d}$

정답 보기

정답 ② · 해설 보기

12.

전위기어의 사용 목적으로 옳은 것은?

기계설계

①물림률을 감소시키고자 할 때 사용한다.
②기어의 최소 잇수를 증가시키고자 할 때 사용한다.
③두 기어 사이의 중심거리를 일정하게 유지하고자 할 때 사용한다.
④언더컷을 방지하고자 할 때 사용한다.

정답 보기

정답 ④ · 해설 보기

13.

벨트 전동장치에서 유효장력을

T_{e}

, 긴장측의 장력을

T_{t}

, 이완측의 장력을

T_{s}

, 풀리와 벨트 사이의 접촉각을

θ

, 마찰계수를

μ

라 할 때, 옳은 식은? (단, 원심력의 영향은 무시한다)

기계설계

① $T_{s} = (e^{μ θ} - 1) T_{e}$
② $T_{s} = \frac{e ^{μ θ}}{e ^{μ θ} - 1} T_{e}$
③ $T_{t} = \frac{1}{e ^{μ θ} - 1} T_{e}$
④ $T_{t} = \frac{e ^{μ θ}}{e ^{μ θ} - 1} T_{e}$

정답 보기

정답 ④ · 해설 보기

14.

기어 A의 잇수가 150, 기어 B의 잇수가 50인 서로 맞물려 회전하는 한 쌍의 기어가 있다. 두 기어 사이의 중심거리가 1,000 mm일 때, 기어 A의 피치원지름[mm]은?

기계설계

①1,000
②1,500
③2,000
④2,500

정답 보기

정답 ② · 해설 보기

15.

비틀림 모멘트만 받고 있는 중실축의 강도설계에서 전달 토크를 8배로 증가시키려면, 축지름은 몇 배로 증가되어야 하는가? (단, 다른 조건은 모두 동일하다)

기계설계

①2배
②4배
③8배
④16배

정답 보기

정답 ① · 해설 보기

16.

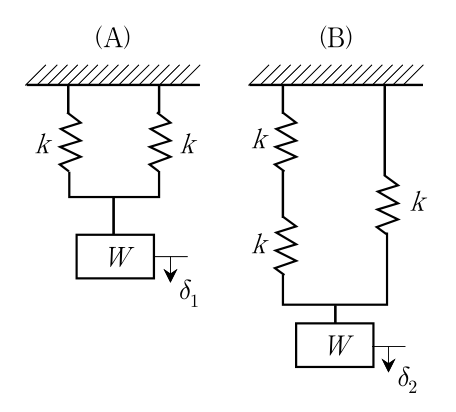

그림 (A), (B)와 같이 동일한 스프링 상수 k를 갖는 스프링의 연결에 동일 하중 W가 작용하고 있다. (A)의 처짐량을

δ_{1}

, (B)의 처짐량을

δ_{2}

라 할 때

δ_{1}

δ_{2}

는? (단, 스프링의 자중은 무시한다)

기계설계

①1 : 2
②2 : 3
③3 : 4
④4 : 5

정답 보기

정답 ③ · 해설 보기

17.

1줄 사각나사에서 마찰각을

ρ

, 리드각을

λ

, 마찰계수를

μ

라 할 때, 나사의 자립상태를 유지하기 위한 조건은? (단, 나사가 저절로 풀리다가 어느 지점에서 정지하는 경우도 자립상태로 본다)

기계설계

① $ρ \geq λ$
② $ρ \leq λ$
③ $ρ \geq μ$
④ $ρ \leq μ$

정답 보기

정답 ① · 해설 보기

18.

잇수

Z

, 압력각

α

인 표준 평기어에서 원주피치

p

와 기초원지름

D_{g}

의 관계식은?

기계설계

① $p = \frac{π D _{g} c o s α}{Z}$
② $p = \frac{π D _{g}}{Z c o s α}$
③ $p = \frac{π D _{g}}{Z}$
④ $p = \frac{π Z}{D _{g}}$

정답 보기

정답 ② · 해설 보기

19.

벨트전동에서 원동풀리의 지름이

D_{1}

, 종동풀리의 지름이

D_{2}

이고, 풀리의 중심 간 거리가

C

이다. 벨트를 평행걸기할 때, 원동풀리에서 벨트와 풀리 사이의 접촉각[°]은? (단,

D_{1} < D_{2}

)

기계설계

① $θ = 180 - sin^{- 1} (\frac{D _{2} - D _{1}}{2 C})$
② $θ = 180 + sin^{- 1} (\frac{D _{2} - D _{1}}{2 C})$
③ $θ = 180 + 2 sin^{- 1} (\frac{D _{2} - D _{1}}{2 C})$
④ $θ = 180 - 2 sin^{- 1} (\frac{D _{2} - D _{1}}{2 C})$

정답 보기

정답 ④ · 해설 보기

20.

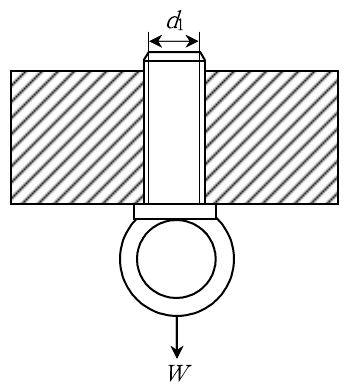

무게

W = 1, 000 N

의 물체가 볼트에 매달려 있고, 볼트의 허용인장응력이

10 MPa

일 때, 필요한 볼트의 최소 골지름 d₁[mm]은?

기계설계

① $\frac{200}{π}$
② $\frac{400}{π}$
③ $\frac{600}{π}$
④ $\frac{800}{π}$

정답 보기

정답 ② · 해설 보기
