9급 지방직 기계설계 2021년 기출문제

축이음에 대한 설명으로 옳지 않은 것은?

보기의 키 중 전달 가능한 토크가 가장 큰 키와 가장 작은 키를 올바르게 짝 지은 것은? (단, 키의 종류 및 키 홈의 모양 외 나머지 조건은 동일하다)

ㄱ. 묻힘키 ㄴ. 접선키

ㄷ. 평키 ㄹ. 안장키

리벳에 대한 설명으로 옳지 않은 것은?

용접이음에 대한 설명으로 옳지 않은 것은?

안쪽 반지름이 2 m이며 두께가 얇은 원통형 압력 용기에서 원통 벽면의 원주방향 허용응력이 80 MPa이다. 다음 중 1,000 kPa의 내압이 작용할 때, 원주방향 허용응력을 넘지 않는 조건에서 최소 벽 두께[mm]에 가장 가까운 값은?

길이 50 mm, 지름 20 mm, 포아송비($\nu$) 0.3인 봉에 1,200 kN의 인장하중이 작용하여 봉의 횡방향 압축변형률(${ϵ}_d$)이 0.006이 되었을 때, 이 봉의 세로탄성계수 $E$ [GPa]는? (단, $\pi$ ＝ 3이고 봉의 변형은 비례한도 내에 있다)

벨트의 장력비 $1$.$6$, 벨트의 이완측 장력 $500\mathrm{N}$, 벨트의 허용응력 $1\mathrm{MPa}$, 벨트의 폭 $10\mathrm{cm}$, 벨트의 이음효율 $80$ %일 때, 필요한 벨트의 최소 두께[mm]는? (단, 벨트의 원심력 및 굽힘응력은 무시한다)

원동차와 종동차의 지름이 각각 200 mm, 600 mm이며 서로 외접하는 원통마찰차가 있다. 원동차가 1,200 rpm으로 회전하면서 종동차를 10 kN으로 밀어붙여 접촉한다면 최대 전달동력[kW]은? (단, 마찰계수는 $\mu$ ＝ 0.2이다)

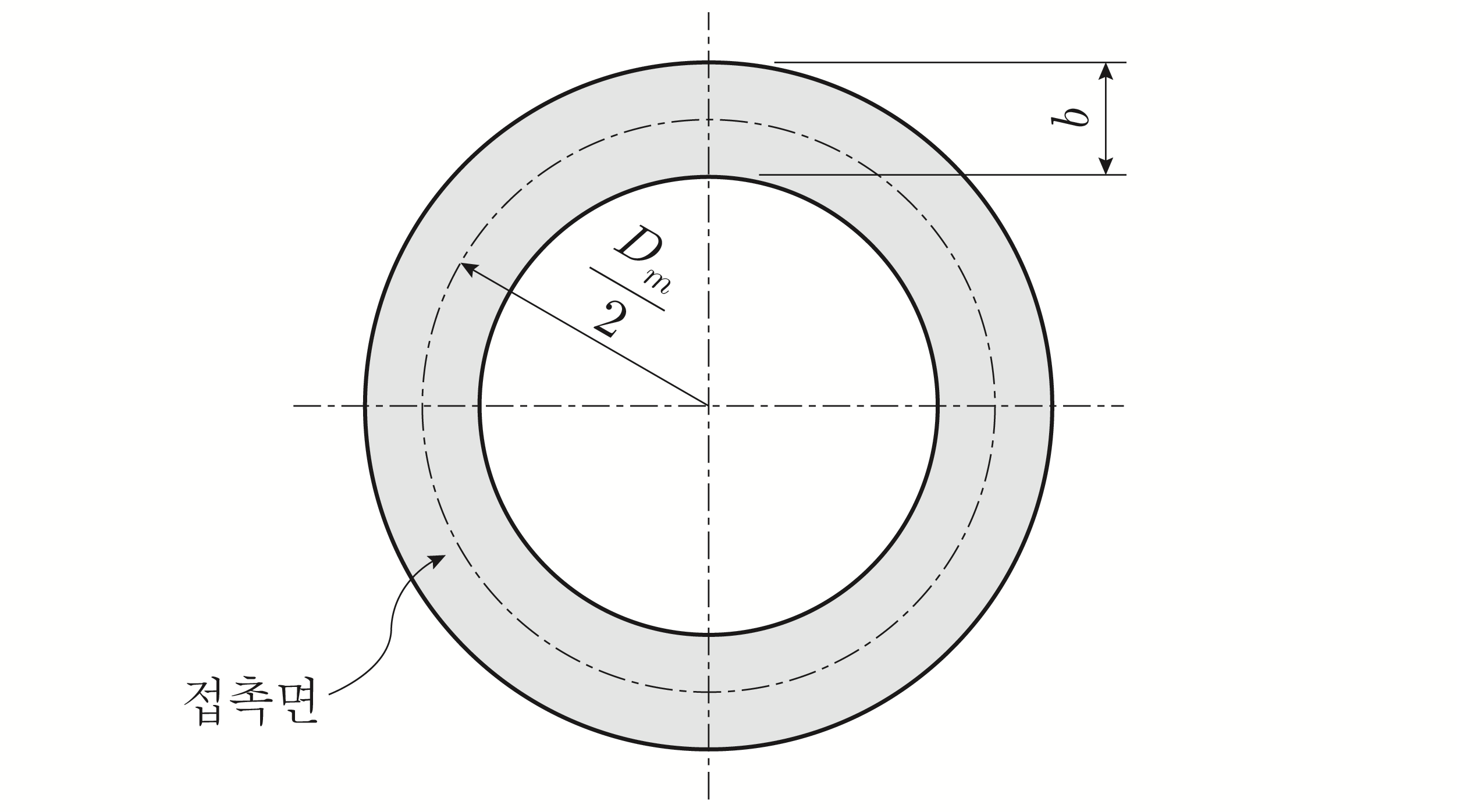

접촉면 평균지름($D_m$)이 200 mm, 면압이 0.2 N/mm²인 단판 마찰클러치가 80$\pi$ N·m의 토크를 전달하기 위해 필요한 접촉면의 최소 폭($b$)[mm]은? (단, 접촉면의 마찰계수는 $\mu$ ＝ 0.2이고, 축방향 힘은 균일 압력조건, 토크는 균일 마모조건으로 한다)

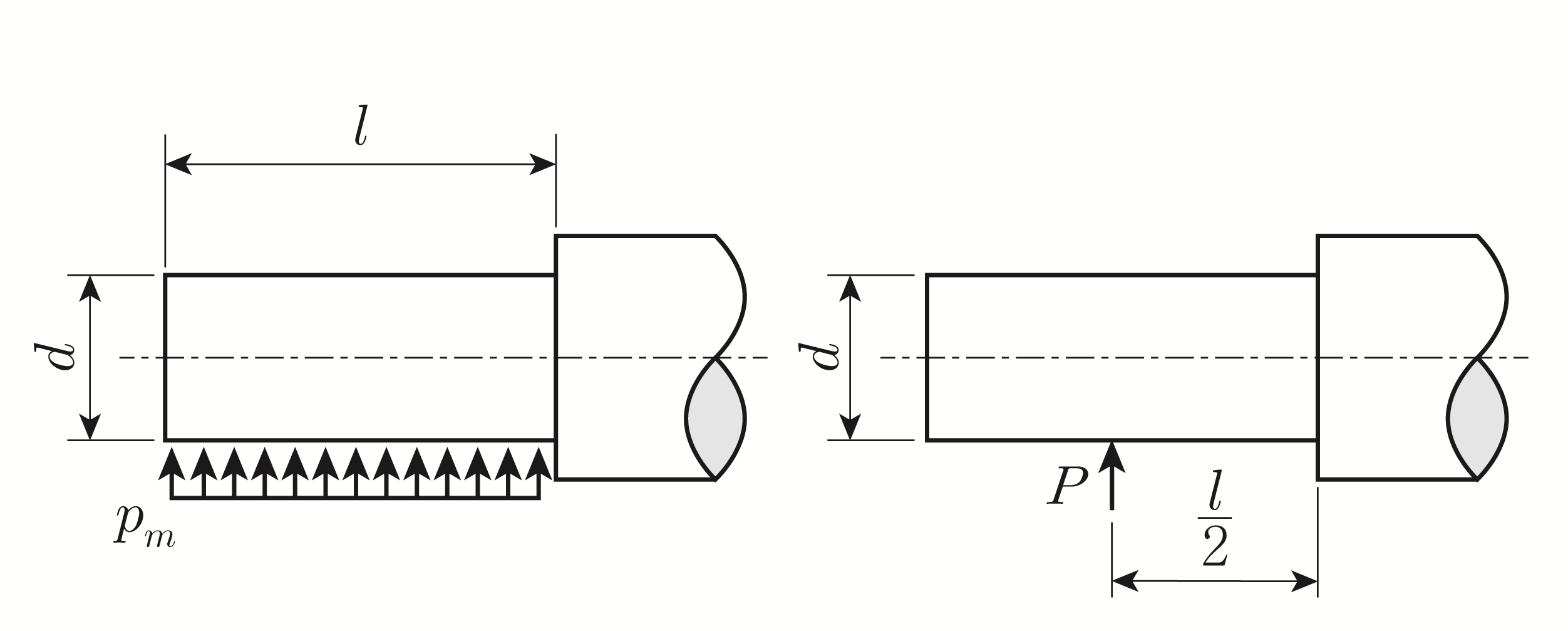

강도를 고려하여 지름 $d$인 끝저널(엔드저널)을 설계하기 위해 베어링 폭이 $l$인 미끄럼베어링 내의 평균압력 $p_m$을 길이 $l$인 저널 중앙지점에 작용하는 집중하중 $P$ 로 대체하고 저널을 외팔보로 취급하여 설계한다면 $\frac{l}{d}$은? (단, 저널의 허용굽힘응력은 ${\sigma }_a$이다)

외접하는 표준 스퍼기어 두 개의 잇수가 각각 40, 60개이고 원주피치가 $3\pi$ mm일 때, 두 축 사이의 중심거리[mm]는?

클러치의 종류에 관한 설명으로 옳지 않은 것은?

전위기어의 사용 목적으로 옳지 않은 것은?

원통 또는 원뿔의 플러그를 90 ° 회전시켜 유체의 흐름을 개폐시킬 수 있는 밸브는?

짝 지어진 두 개의 물리량을 SI 기본단위($\mathrm{m}$, $\mathrm{kg}$, $\mathrm{s}$)로 환산할 경우, 동일한 단위로 연결되지 않은 것은?

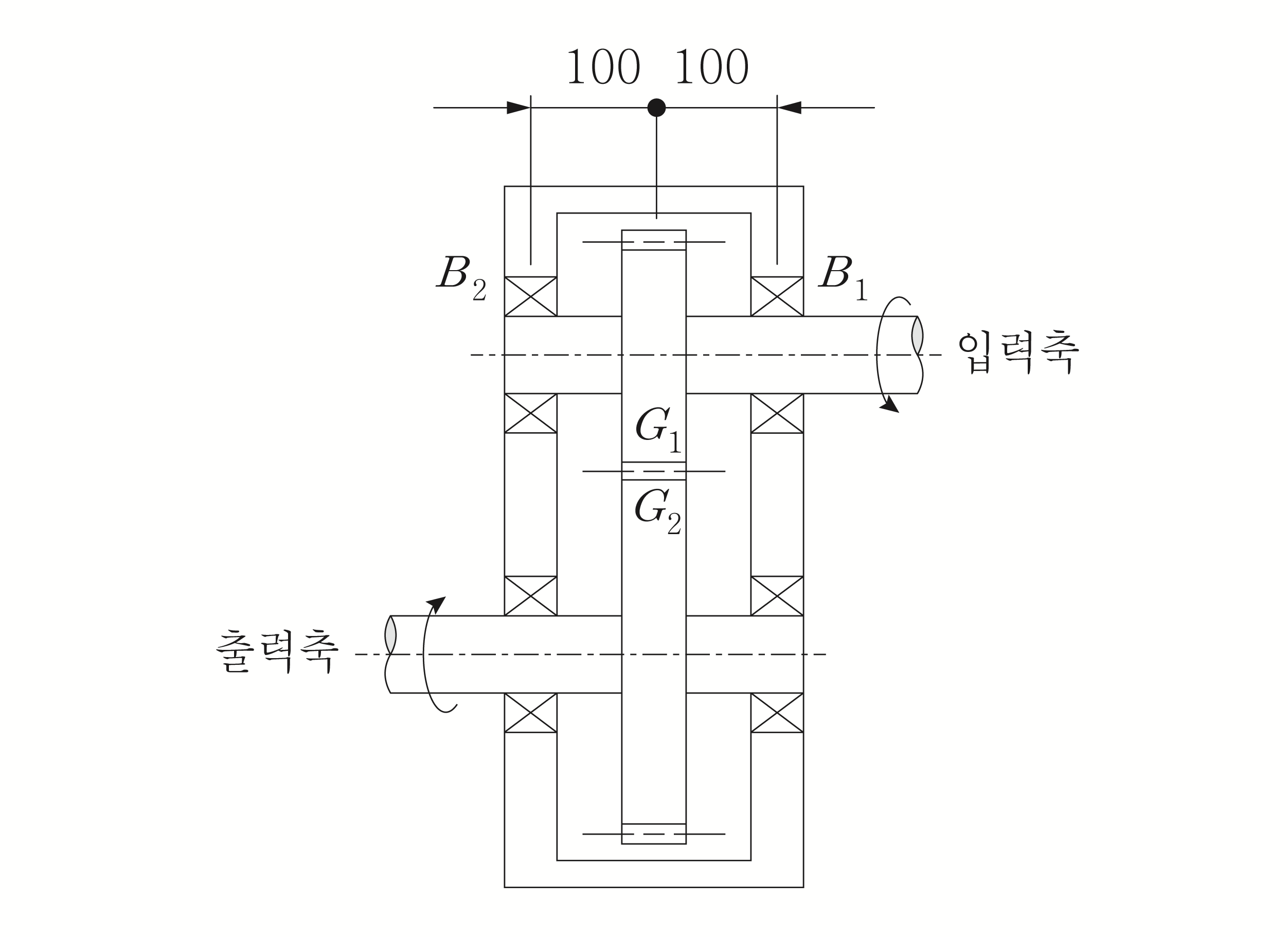

다음 그림은 두 개의 기어로 이루어진 감속장치 개념도이다. 입력축은 10 rad/s의 각속도로 10 kW의 동력을 받아 모듈 5 mm, 압력각 30 °인 두 개의 표준 스퍼기어($G_1$, $G_2$)를 통하여 출력축으로 내보낸다. 입력축에서 $G_1$ 기어와 $B_1$, $B_2$ 베어링 사이의 수평거리가 각각 100 mm일 때, $B_1$ 베어링에 작용하는 하중[N]은? (단, 입력축 $G_1$ 기어의 잇수는 40개이다)

동일 재료로 제작된 길이 $l$, 지름 $d$ 인 중실축과 길이 $2l$, 지름 $2d$ 인 중실축이 각각 $T_1$과 $T_2$의 비틀림 모멘트를 받아 동일한 비틀림각이 발생하였다면 $\frac{T_1}{T_2}$은?

나사산 높이가 2 mm이고 바깥지름이 40 mm이며, 2회전할 때 축 방향으로 8 mm 이동하는 한 줄 사각나사가 있다. 나사를 조일 때 나사 효율은? (단, 마찰각은 $\rho$이며, 자리면 마찰은 무시한다)

질량 40 kg인 원판형 플라이휠이 장착된 절단기는 강판을 한 번 절단할 때 플라이휠의 회전속도가 2,000 rpm에서 1,000 rpm으로 줄어들어 30 kJ의 운동에너지가 소모된다. 이 플라이휠의 반지름[m]은? (단, $\pi$ ＝ 3이고, 플라이휠의 재료는 균일하다)

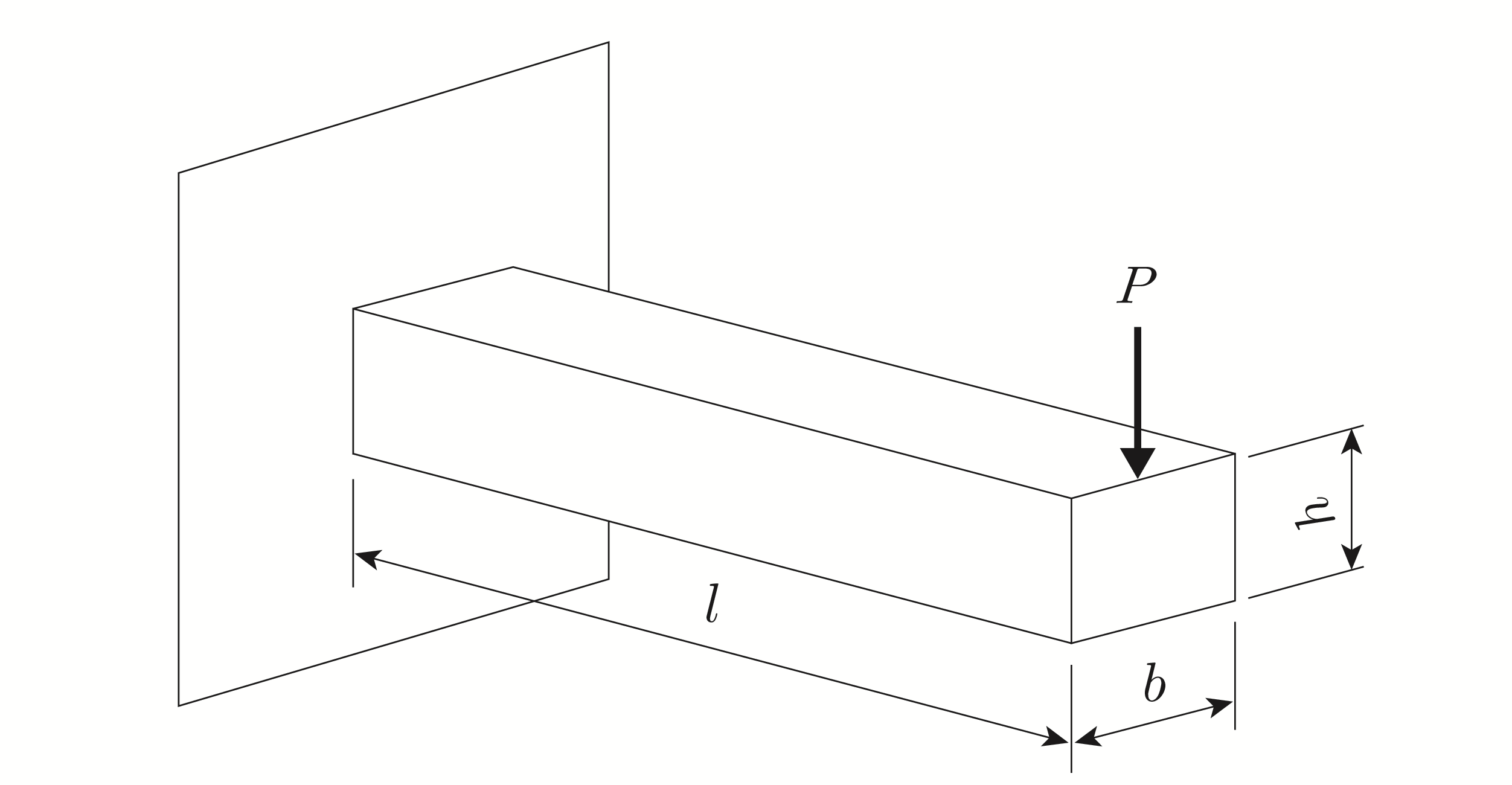

다음 그림과 같이 길이가 $l$이며 폭, 높이가 각각 $b$, $h$인 직사각형 단면으로 한쪽 끝이 고정된 단판스프링이 있다. 다른 한쪽 끝에 수직하중 $P$ 가 작용할 때, 단판스프링에 작용하는 최대굽힘응력 ${\sigma }_{\max }$와 끝단 처짐에 따른 등가 스프링상수 $k$는? (단, $E$는 단판스프링 재료의 세로탄성계수이다)

${\sigma }_{\max }$ $k$
