9급 국가직 전기이론 2026년 기출문제

이상적인 전압원과 전류원에 대한 설명으로 옳은 것은?

RLC 직렬회로에 전압 $v(t)$ ＝ $\sin \omega t$ [V]를 인가할 때, 유도성 리액턴스 $X_L$[Ω]은 용량성 리액턴스 $X_C$[Ω]의 2배이다. 동일한 회로의 전압을 $v(t)$ ＝ $\sin 3\omega t$ [V]로 변경하면, 유도성 리액턴스와 용량성 리액턴스는 각각 $X_{L1}$[Ω]과 $X_{C1}$[Ω]이 된다. 이때 리액턴스의 비 $\frac{X_{L1}}{X_{C1}}$는?

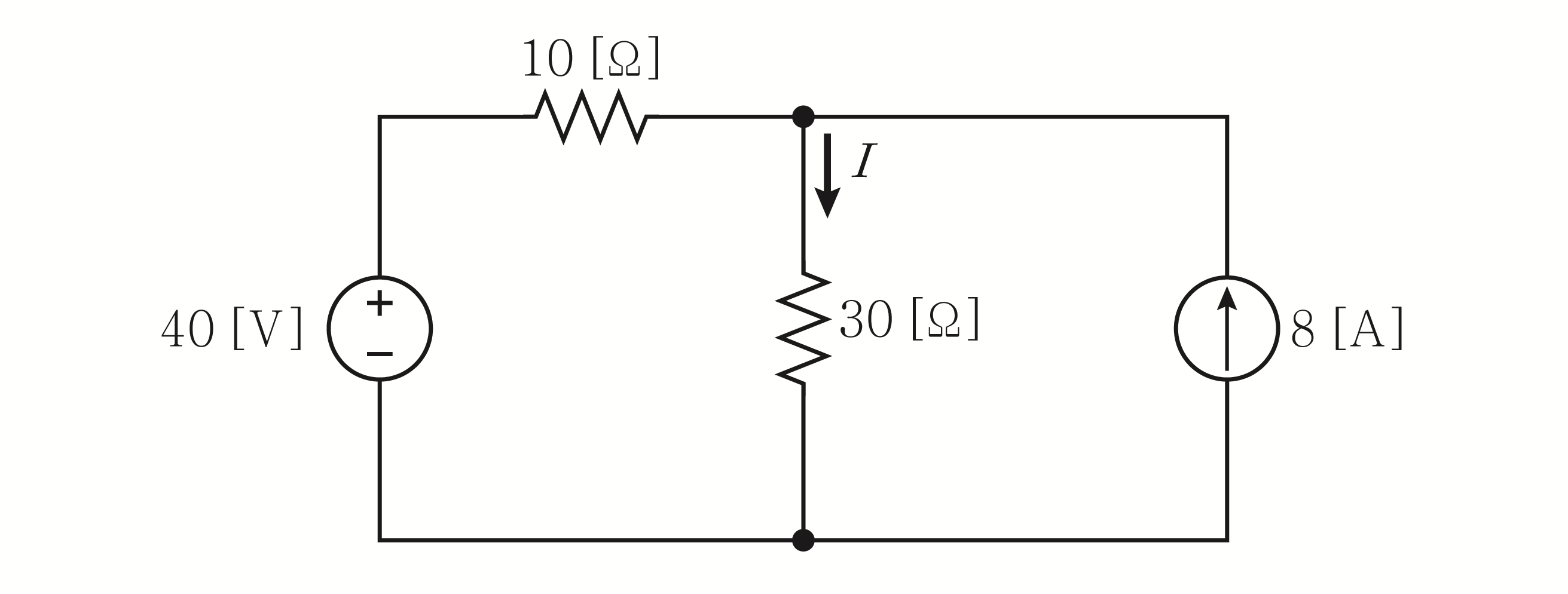

그림의 회로에서 전류 $I$[A]는?

자유공간에서 반지름이 1 [m]인 원형 루프에 1 [A]의 전류가 흐를 때, 루프의 중심점에서 자속밀도의 크기[Wb/m²]는? (단, ${\mu }_0$는 자유공간의 투자율이다)

무한 직선 도선에 4 [A]의 전류가 흐를 때, 이 도선으로부터 2 [m] 떨어진 점에서 자계의 크기[A/m]는?

내부 임피던스 $Z_g$ ＝ 0.5 ＋ $j$1.5 [Ω]인 전원과 임피던스 $Z_l$ ＝ 1.5 ＋ $j$0.5 [Ω]인 선로에 부하를 직렬로 연결하였다. 최대 평균전력을 공급하기 위한 부하 임피던스[Ω]는?

평형 3상회로에서 유효전력에 대한 설명으로 옳지 않은 것은?

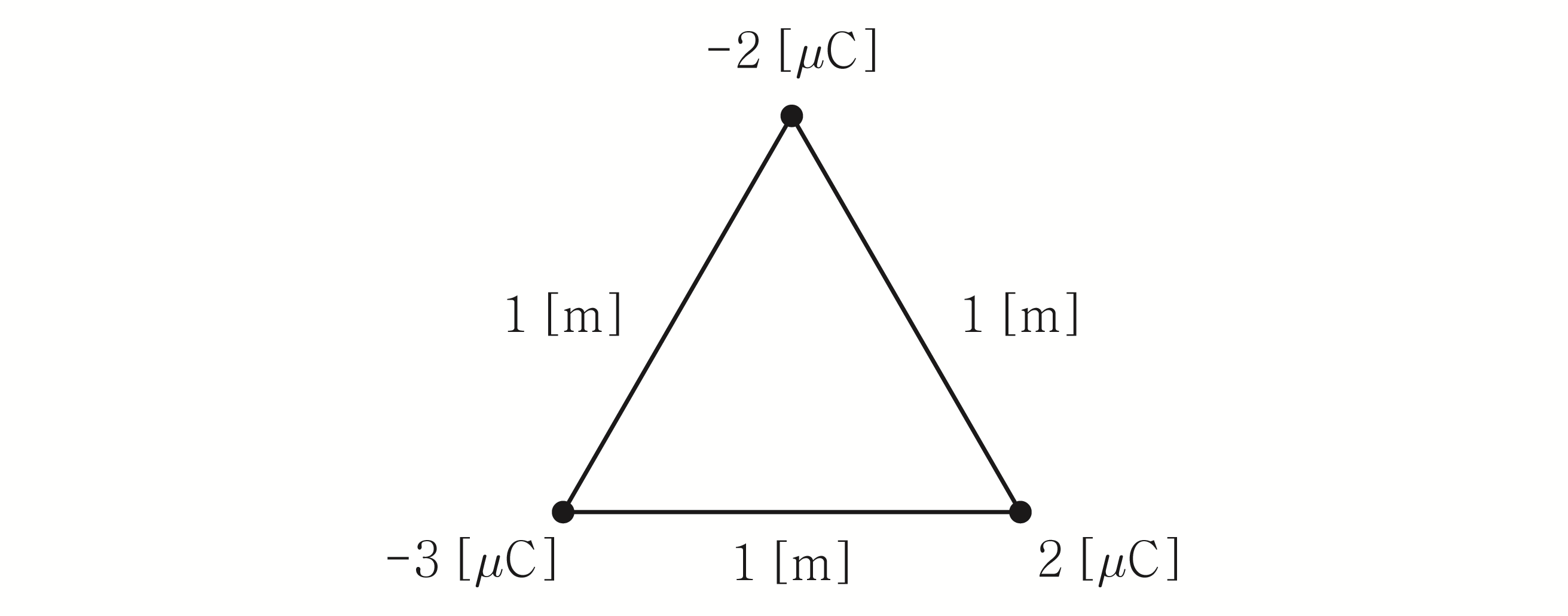

그림과 같이 자유공간에서 한 변의 길이가 1 [m]인 정삼각형의 꼭짓점에 3개의 점전하가 놓여 있을 때, 점전하 －3 [$\mu \mathrm{C}$]에 작용하는 힘의 크기[N]는? (단, ${\epsilon }_0$는 자유공간의 유전율이다)

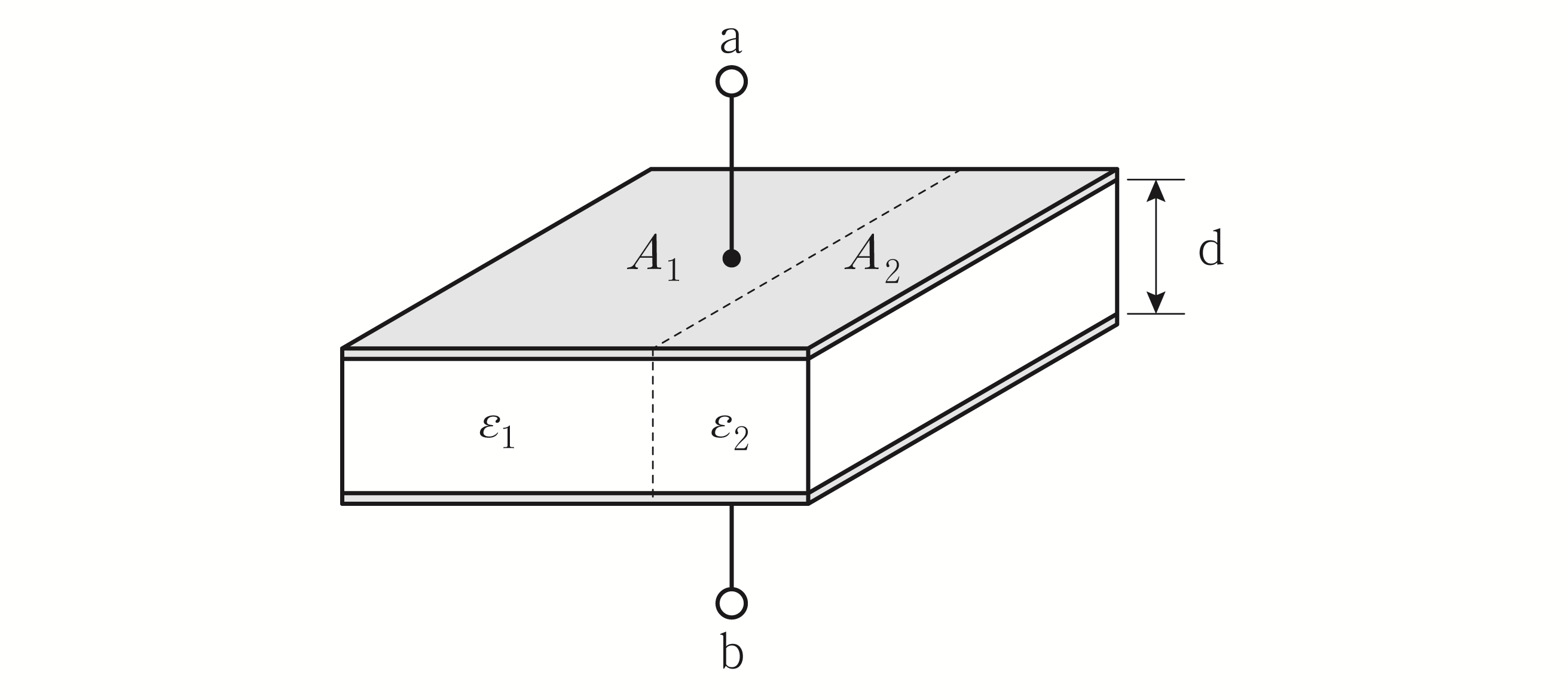

그림과 같이 평행한 극판 사이에 서로 다른 유전체를 가진 2개의 커패시터가 결합되어 있을 때, 단자 $\mathrm{a}$－$\mathrm{b}$의 합성 정전용량[F]은? (단, $d$는 극판 사이의 길이$[\mathrm{m}]$, $A_1$과 $A_2$는 유전체의 단면적[m²], ${\epsilon }_1$과 ${\epsilon }_2$는 유전체의 유전율[F/m]이고, $A_1$ ＝ $2A_2$, ${\epsilon }_1$ ＝ $4{\epsilon }_2$이다)

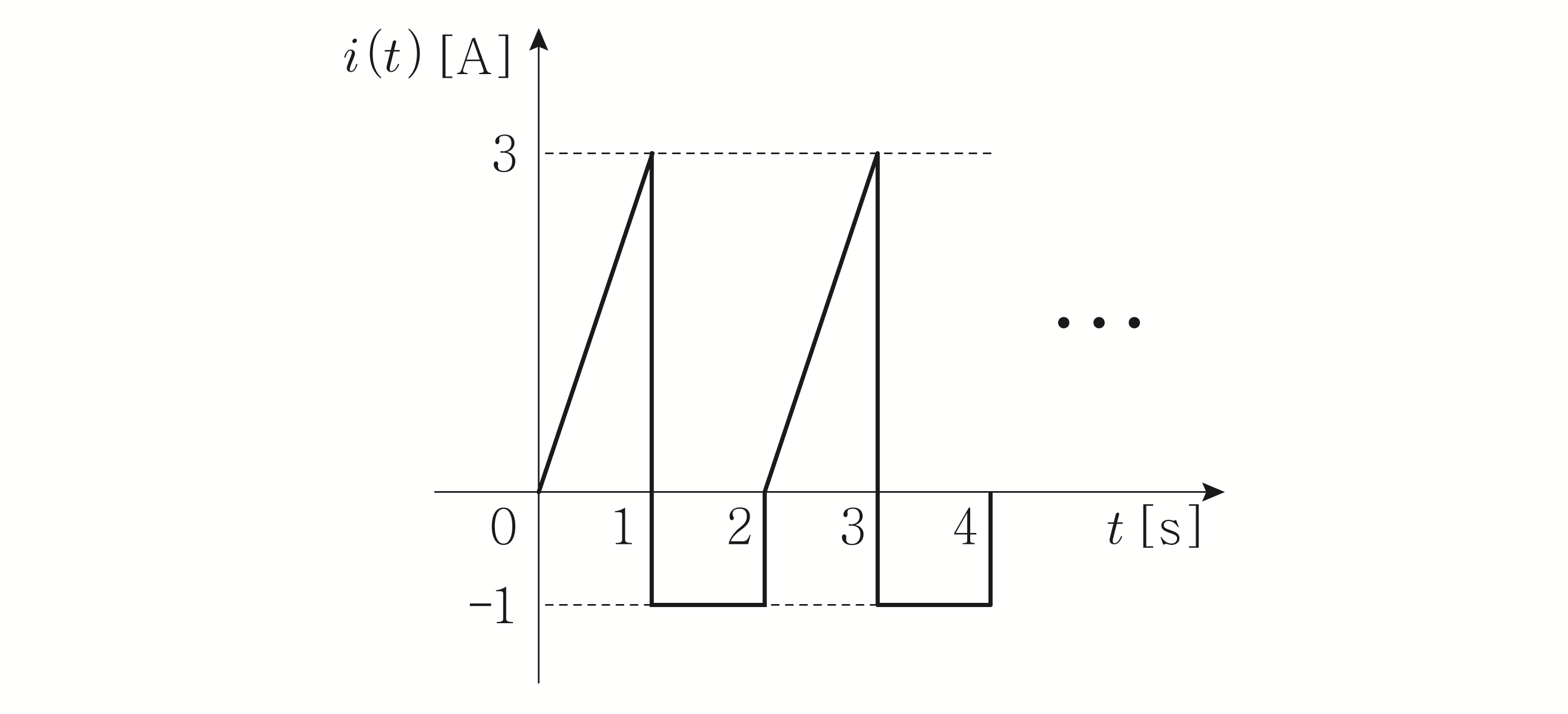

그림과 같이 주기적으로 변하는 전류 $i(t)$의 실횻값[A]은?

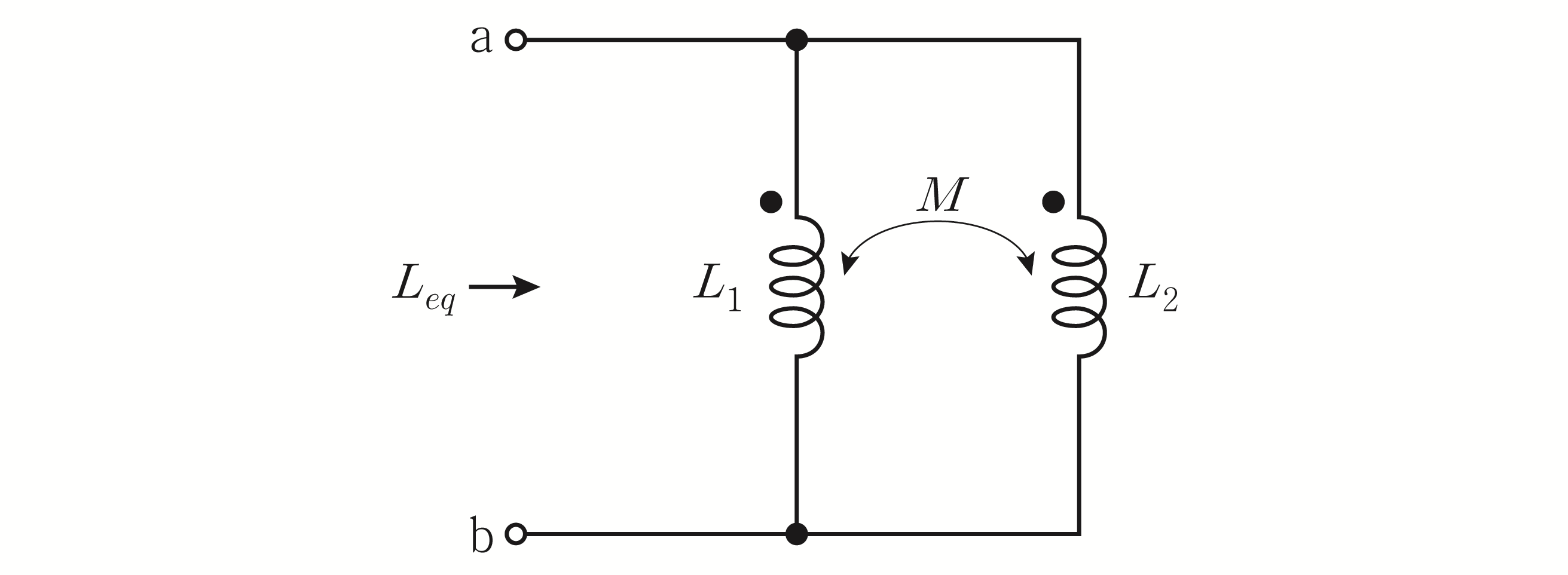

그림의 회로에서 단자 $\mathrm{a}$－$\mathrm{b}$의 등가 인덕턴스 $L_{eq}$[H]는?

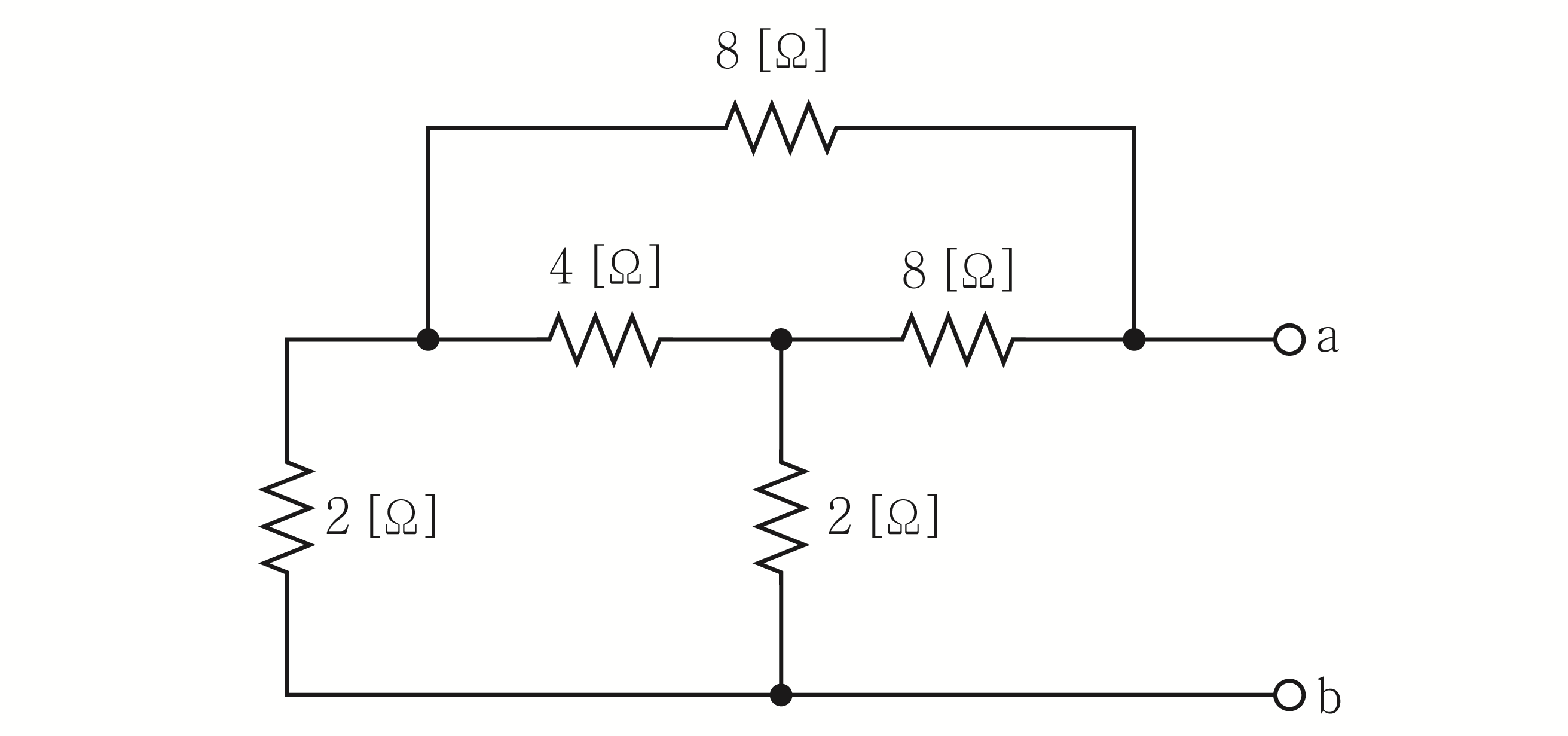

그림의 회로에서 단자 $\mathrm{a}$－$\mathrm{b}$의 등가저항[Ω]은?

RC 병렬회로에 직류전압 10 [V]를 인가 시 정상상태에서 회로의 전체 직류전류는 5 [A]이고, 교류전압 10 [V]를 인가 시 정상상태에서 회로의 전체 교류전류는 15 [A]이다. 이때 저항 $R$[Ω]과 용량성 리액턴스 $X_C$[Ω]는? (단, 교류전압과 교류전류는 실횻값이다)

$R$[Ω] $X_C$[Ω]

그림의 회로에서 단자 $\mathrm{a}$－$\mathrm{b}$의 테브난 등가저항 $R_{\mathrm{Th}}$[Ω]는?

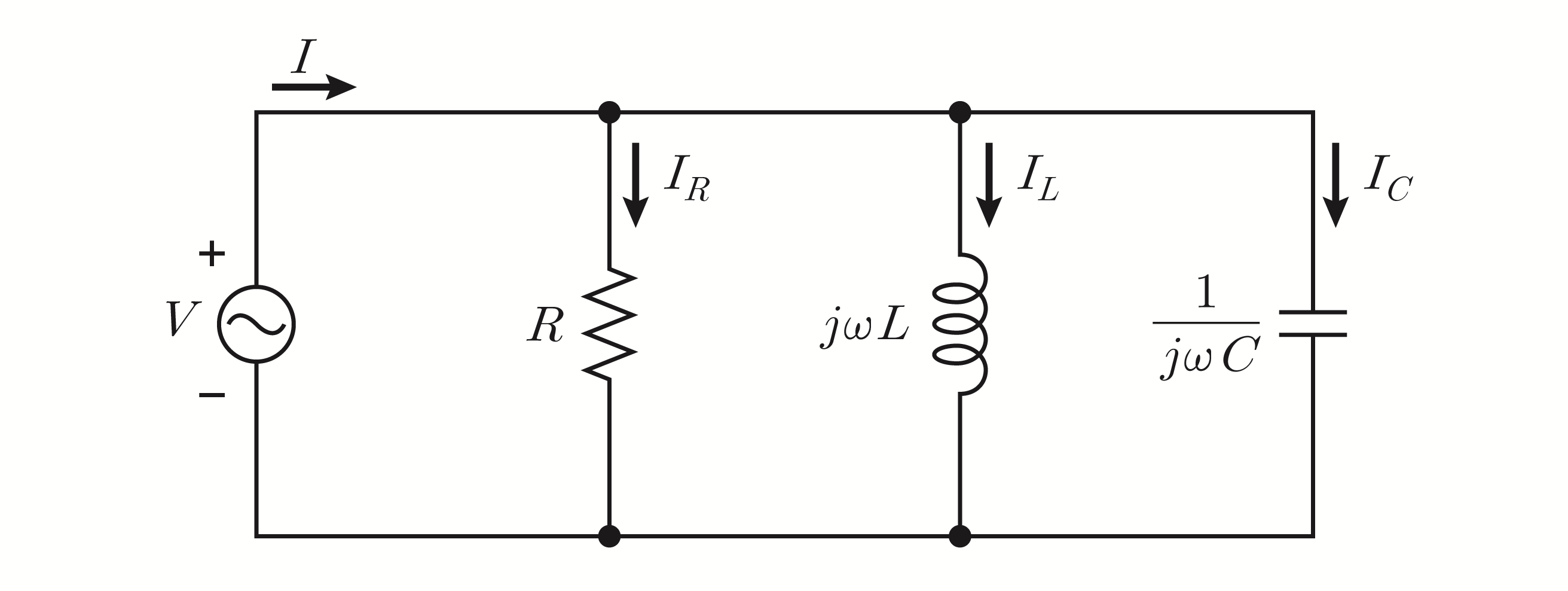

그림의 RLC 병렬회로에 대한 설명으로 옳지 않은 것은?

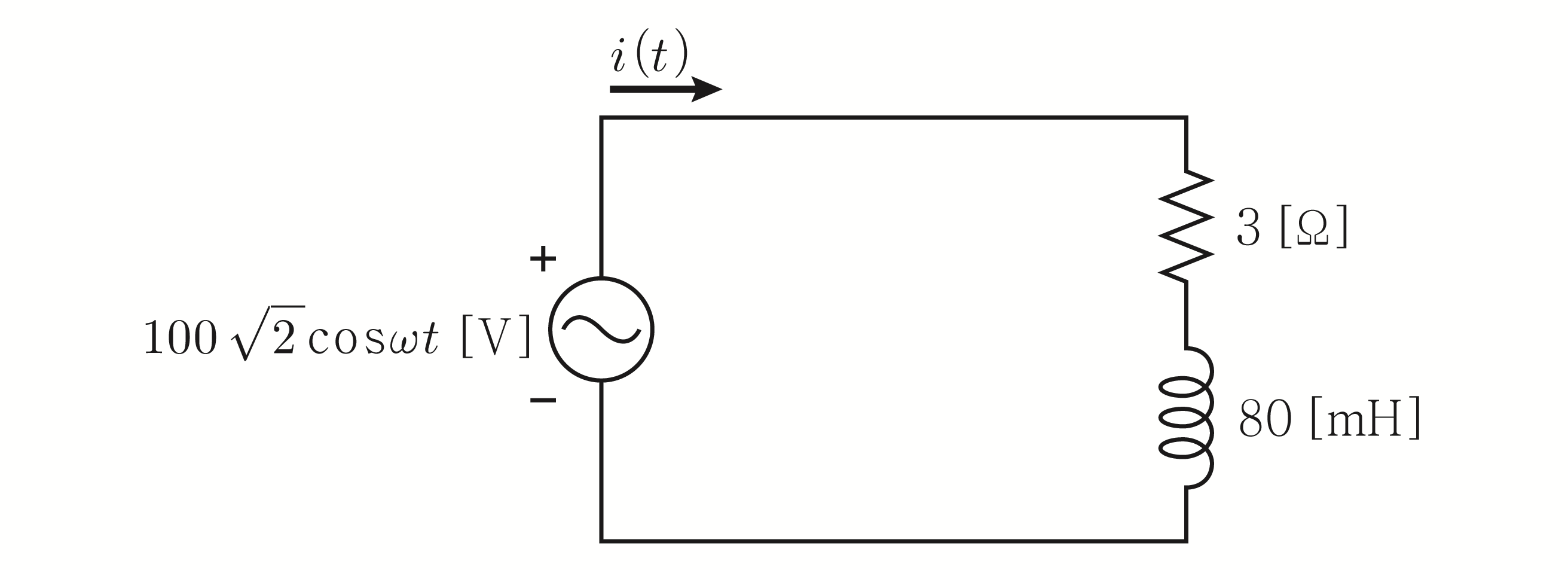

그림의 회로에서 전류 $i(t)$의 실횻값 $I$[A]와 저항의 평균전력 $P$[W]는? (단, 각주파수 $\omega$는 50 [rad/s]이다)

$I$[A] $P$[W]

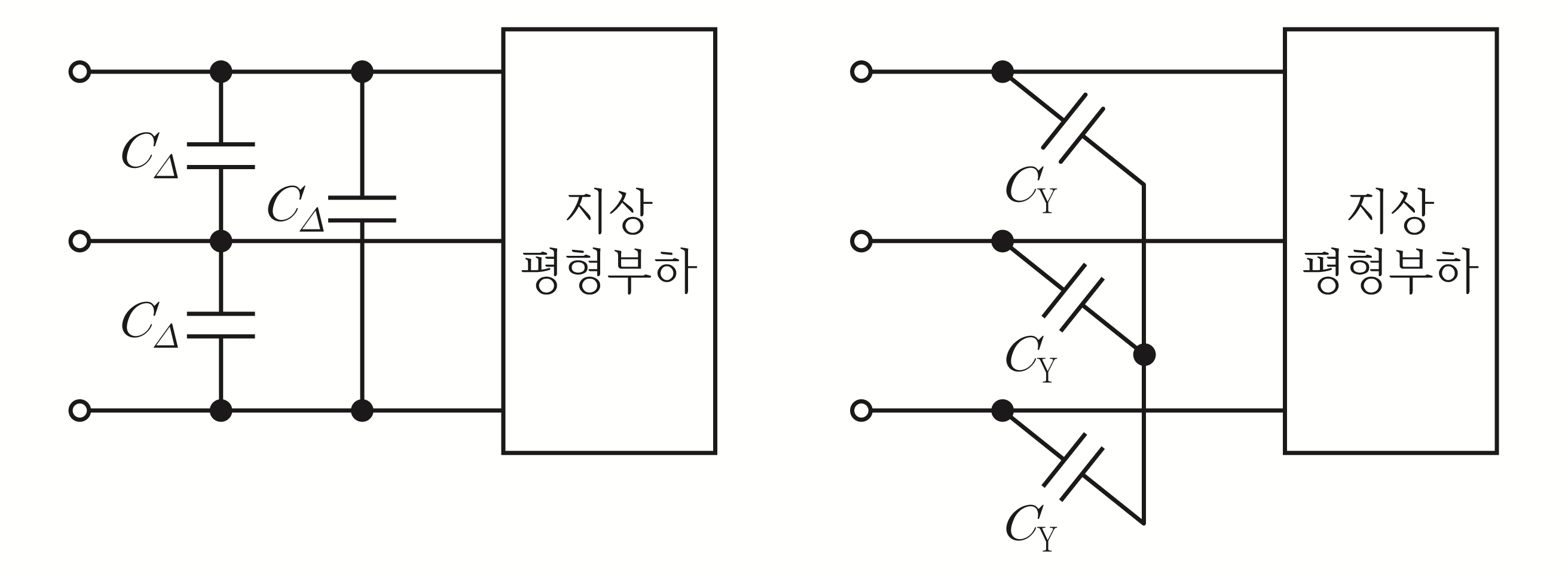

평형 3상회로에서 지상 평형부하에 커패시터 $C_{\Delta }$와 $C_{\mathrm{Y}}$를 그림과 같이 각각 $\Delta$와 $\mathrm{Y}$결선으로 연결하여 동일한 역률이 되도록 개선한다. 이때 커패시터 정전용량의 비 $\frac{C_{\Delta }}{C_{\mathrm{Y}}}$는?

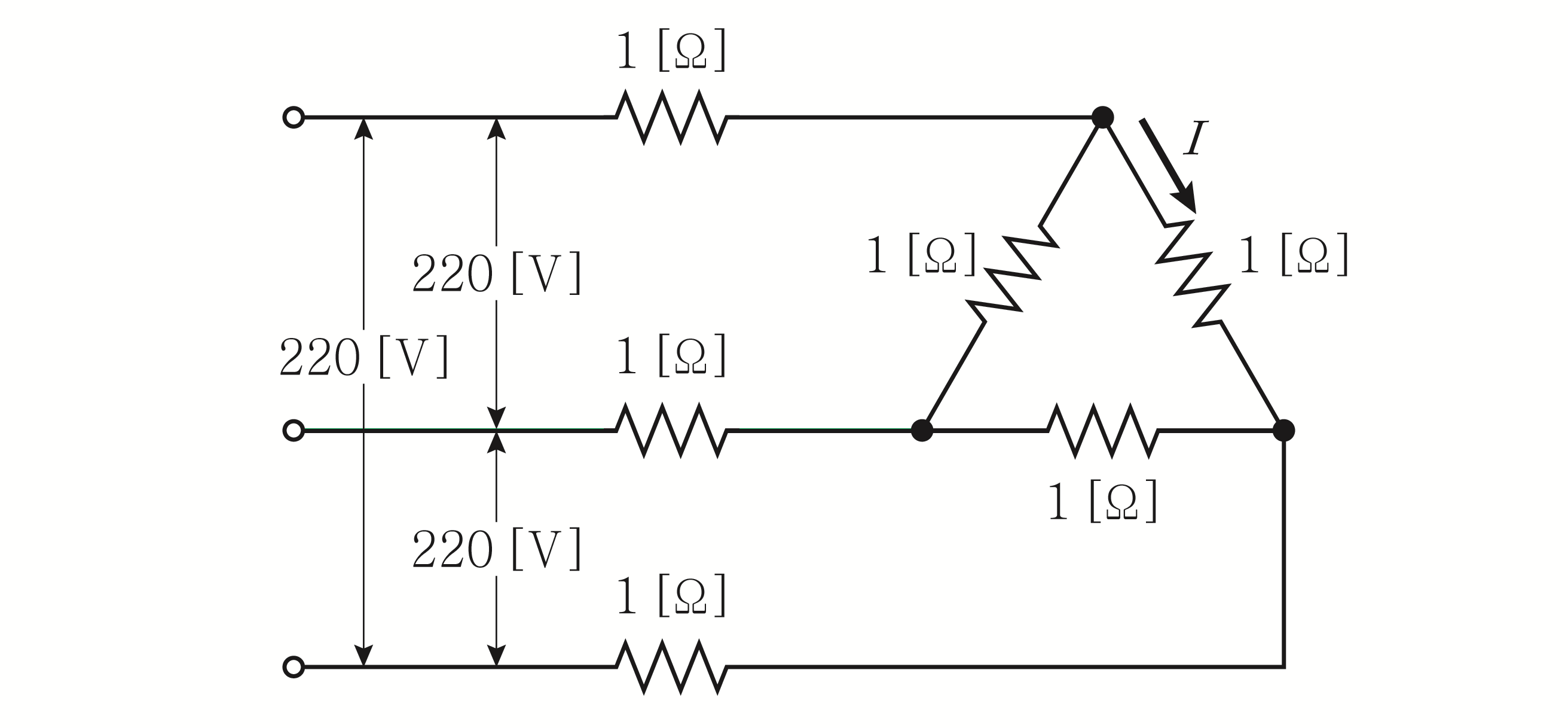

그림의 평형 3상회로에서 상전류 $I$[A]는? (단, 전압과 전류는 실횻값이다)

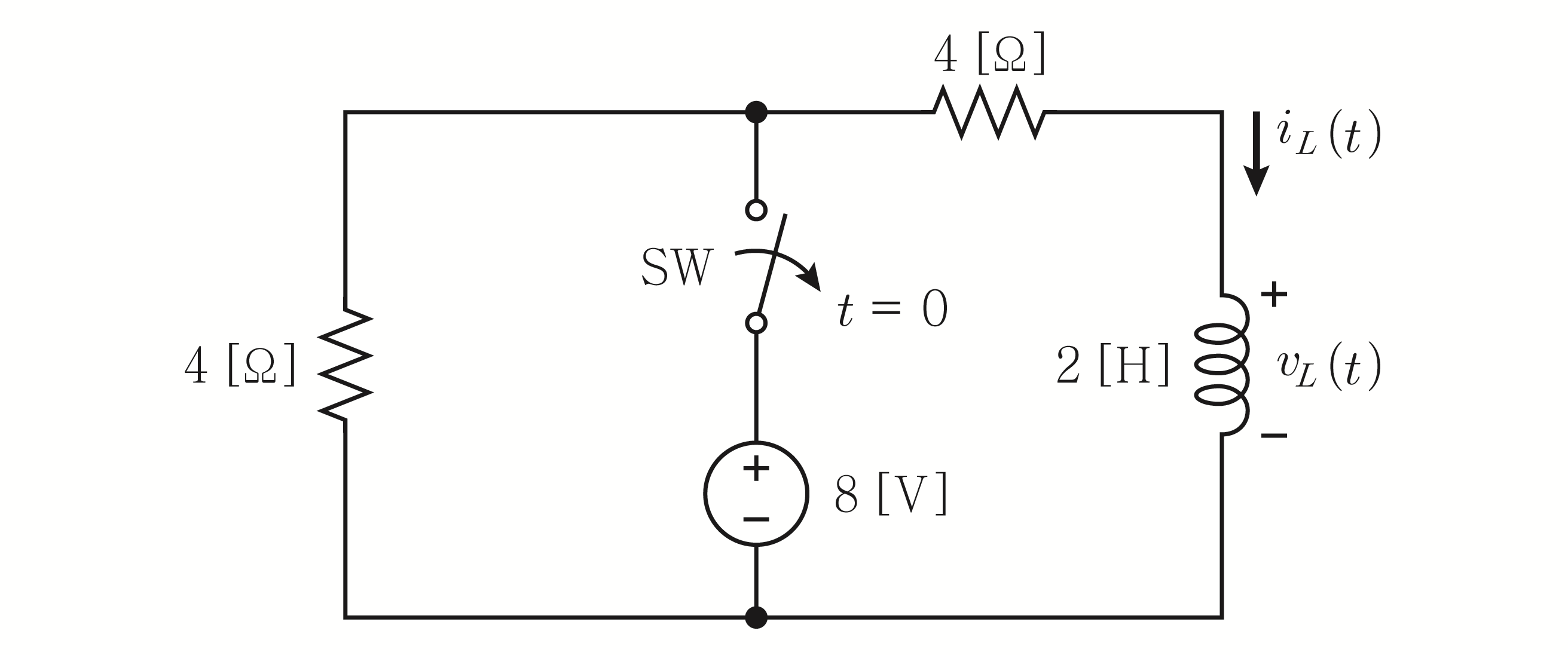

그림의 회로에서 스위치 SW가 충분히 긴 시간 동안 닫혀 있다가 $t=0$에서 개방되었다. $t>0$에서 인덕터 전압 $v_L(t)$[V]는?

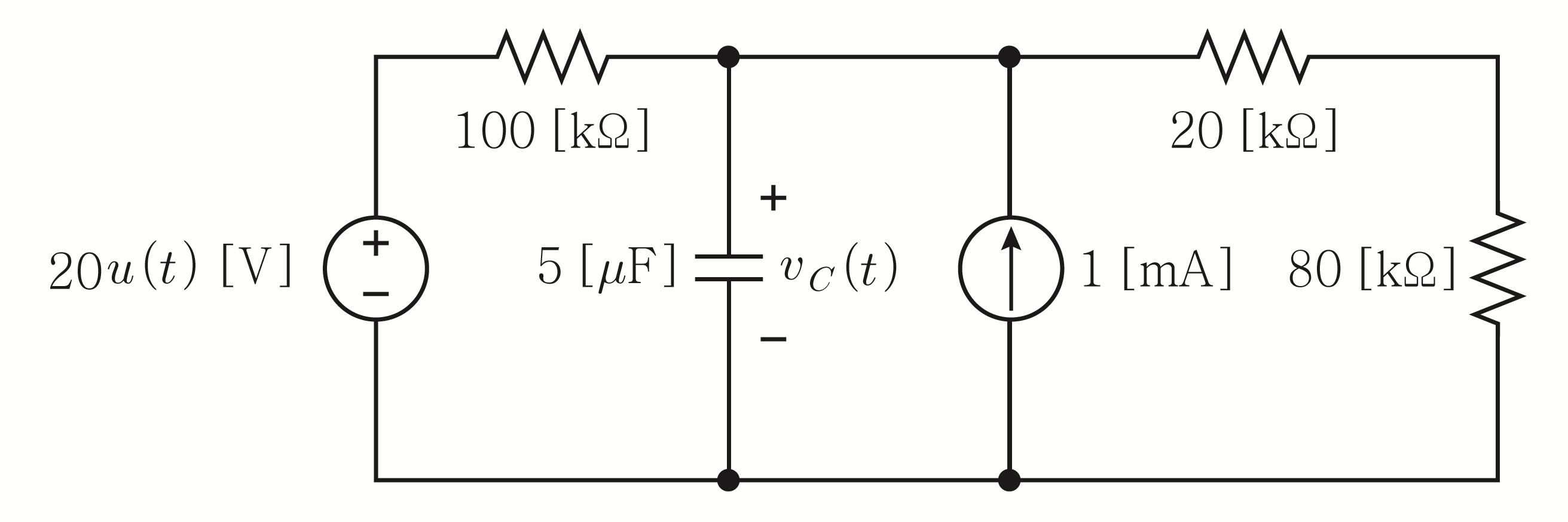

그림의 회로에서 $t=0$일 때 커패시터 전압 $v_C(0)$[V]와 $t=\infty$일 때 $v_C(\infty )$[V]는? (단, $u(t)$는 단위계단함수이다)

$v_C(0)$[V] $v_C(\infty )$[V]
